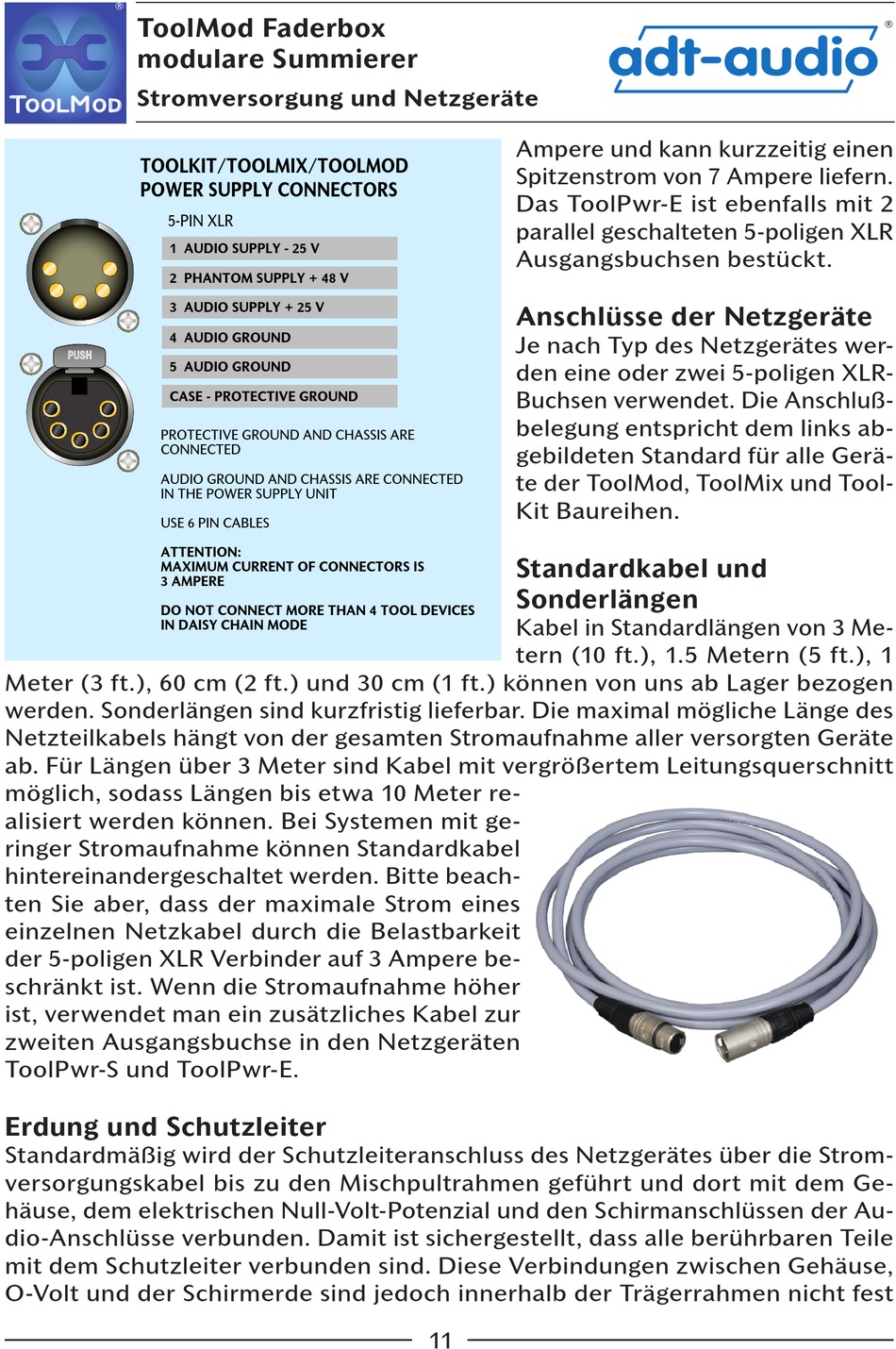

ToolMod Faderbox
modulare Summierer
Stromversorgung und Netzgeräte
TOOLKIT/TOOLMIX/TOOLMOD
POWER SUPPLY CONNECTORS
5-PIN XLR
1 AUDIO SUPPLY - 25 V
2 PHANTOM SUPPLY + 48 V
3 AUDIO SUPPLY + 25 V
4 AUDIO GROUND
5 AUDIO GROUND
CASE - PROTECTIVE GROUND
PROTECTIVE GROUND AND CHASSIS ARE
CONNECTED
AUDIO GROUND AND CHASSIS ARE CONNECTED
IN THE POWER SUPPLY UNIT
USE 6 PIN CABLES
ATTENTION:
MAXIMUM CURRENT OF CONNECTORS IS
3 AMPERE
DO NOT CONNECT MORE THAN 4 TOOL DEVICES
IN DAISY CHAIN MODE
Meter (3 ft.), 60 cm (2 ft.) und 30 cm (1 ft.) können von uns ab Lager bezogen
werden. Sonderlängen sind kurzfristig lieferbar. Die maximal mögliche Länge des
Netzteilkabels hängt von der gesamten Stromaufnahme aller versorgten Geräte
ab. Für Längen über 3 Meter sind Kabel mit vergrößertem Leitungsquerschnitt
möglich, sodass Längen bis etwa 10 Meter re-
alisiert werden können. Bei Systemen mit ge-
ringer Stromaufnahme können Standardkabel
hintereinandergeschaltet werden. Bitte beach-
ten Sie aber, dass der maximale Strom eines
einzelnen Netzkabel durch die Belastbarkeit
der 5-poligen XLR Verbinder auf 3 Ampere be-
schränkt ist. Wenn die Stromaufnahme höher
ist, verwendet man ein zusätzliches Kabel zur
zweiten Ausgangsbuchse in den Netzgeräten
ToolPwr-S und ToolPwr-E.
Erdung und Schutzleiter
Standardmäßig wird der Schutzleiteranschluss des Netzgerätes über die Strom-
versorgungskabel bis zu den Mischpultrahmen geführt und dort mit dem Ge-
häuse, dem elektrischen Null-Volt-Potenzial und den Schirmanschlüssen der Au-
dio-Anschlüsse verbunden. Damit ist sichergestellt, dass alle berührbaren Teile
mit dem Schutzleiter verbunden sind. Diese Verbindungen zwischen Gehäuse,
O-Volt und der Schirmerde sind jedoch innerhalb der Trägerrahmen nicht fest
Ampere und kann kurzzeitig einen
Spitzenstrom von 7 Ampere liefern.
Das ToolPwr-E ist ebenfalls mit 2
parallel geschalteten 5-poligen XLR
Ausgangsbuchsen bestückt.
Anschlüsse der Netzgeräte
Je nach Typ des Netzgerätes wer-
den eine oder zwei 5-poligen XLR-
Buchsen verwendet. Die Anschluß-
belegung entspricht dem links ab-
gebildeten Standard für alle Gerä-
te der ToolMod, ToolMix und Tool-
Kit Baureihen.
Standardkabel und
Sonderlängen
Kabel in Standardlängen von 3 Me-
tern (10 ft.), 1.5 Metern (5 ft.), 1
11
