• Achten
Sie auf die
Höchstgeschwindigkeit.
• Stellen Sie sicher, dass die verwendeten Teile den Empfehlungen
des Herstellers entsprechen.
• Wenn die Säge mit einem Laser ausgestattet ist, darf sie nicht
durch einen anderen Lasertyp ersetzt werden, und Reparaturen
sollten von einem Kundendienstzentrum durchgeführt werden.
• Vergewissern Sie sich vor dem Anschließen der Kettensäge an
eine Steckdose immer, dass die Netzspannung mit der auf dem
Typenschild der Maschine
übereinstimmt.
• Überprüfen Sie vor dem Anschließen der Säge immer das
Netzkabel und lassen Sie es von einer autorisierten Werkstatt
austauschen, wenn es beschädigt ist.
• Das Netzkabel der Kettensäge sollte immer auf der sicheren Seite
liegen, damit es nicht durch das laufende Elektrowerkzeug
beschädigt werden kann.
• Erlauben Sie Unbeteiligten, insbesondere Kindern, nicht, das
Elektrowerkzeug oder das Stromkabel zu berühren und halten Sie
sie aus dem Arbeitsbereich fern.
ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen
vorgesehen. Trotz der inhärent sicheren Konstruktion, der
Verwendung von Sicherheitsvorkehrungen und zusätzlichen
Schutzmaßnahmen besteht während des Betriebs immer ein
Restrisiko von Verletzungen.

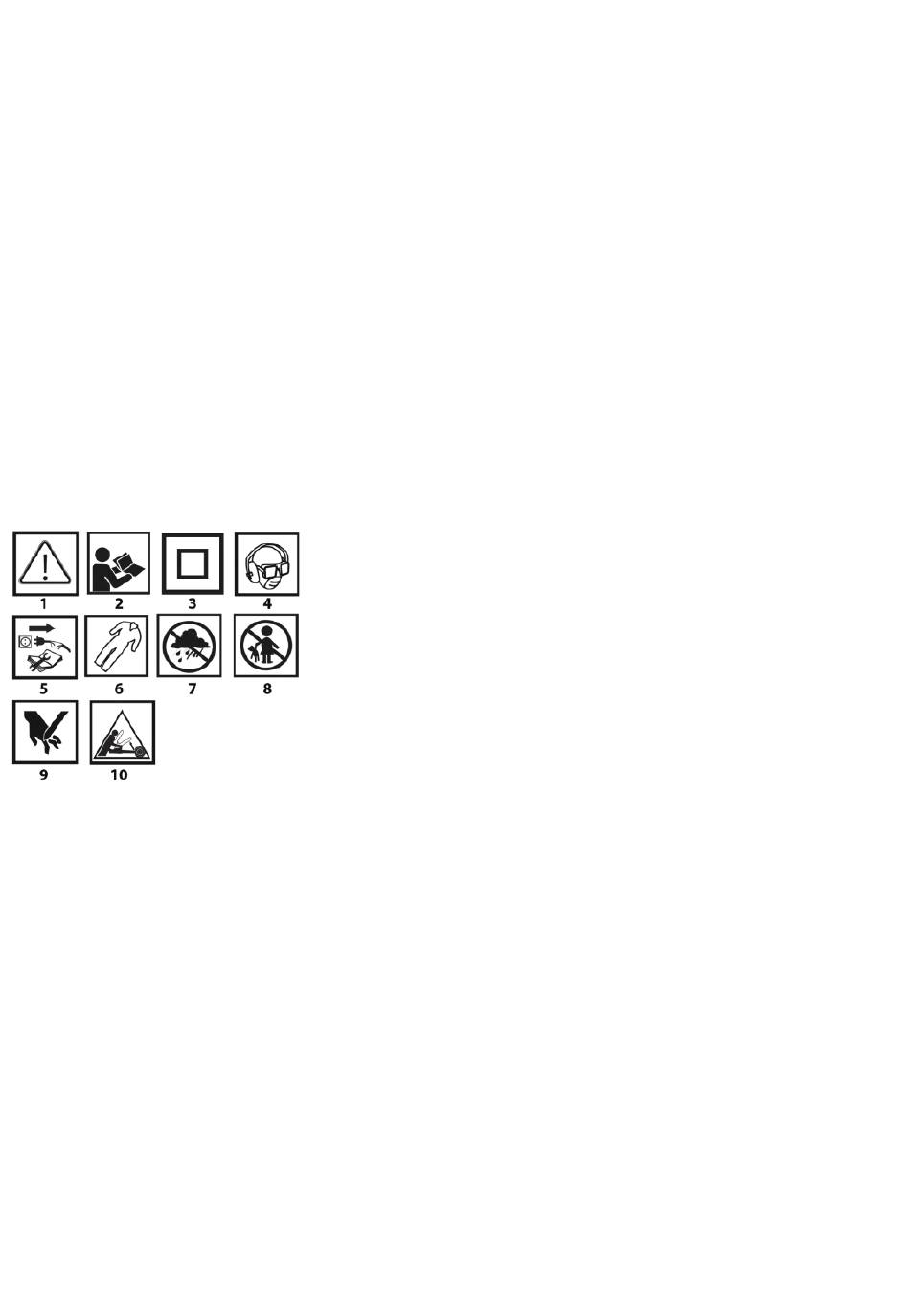

Erläuterung der verwendeten Piktogramme
1.Hinweis: Besondere Vorsichtsmaßnahmen treffen!
2 Lesen Sie die Betriebsanleitung, beachten Sie die darin
enthaltenen Warnungen und Sicherheitsbedingungen!
3.zweite Schutzklasse.
4 Persönliche Schutzausrüstung tragen (Schutzbrille, Gehörschutz,
Staubmaske).
5. vor Reparaturen das Gerät vom Netz trennen.
6 Schutzkleidung tragen.
7.das Gerät vor Feuchtigkeit schützen.
8.halten Sie Kinder vom Gerät fern.
9.Vorsicht Verletzungsgefahr der Hand, Abschneiden der Finger
10.Gefahr durch Rückschlag.

AUFBAU UND ZWECK

Die Kreissäge ist ein handgehaltenes Elektrowerkzeug mit
Isolierstoffklasse II. Die Maschine wird von einem Einphasen-
Kommutatormotor angetrieben, dessen Drehzahl über ein Getriebe
reduziert wird. Mit dem entsprechenden Zubehör kann sie zum
Längs- und Querschneiden von Holz, Möbelspanplatten, Paneelen,
Sperrholz usw. verwendet werden. Dieses Werkzeug kombiniert
teilweise die Funktionen
Einstechmaschine, so dass Einstechschnitte bis zu einer bestimmten
Tiefe in den oben genannten Materialien ausgeführt werden können.
Dank der Möglichkeit, mit Führungsleisten zu arbeiten, kann diese Art
von Elektrowerkzeug für den Zuschnitt entlang gerader Linien
verwendet werden.
Seine Einsatzgebiete umfassen umfangreiche Nacharbeiten. Die
Möglichkeit, mit einem Staubsauger staubfrei zu arbeiten, erleichtert
die Arbeit in bereits bearbeiteten Bereichen.
auf der Mähscheibe angegebene
angegebenen
einer Kreissäge und
Die Maschine ist nur zum Schneiden und für Trockenarbeiten
geeignet. Verwenden Sie keine Korund- oder Diamantscheiben mit
der Maschine. Das Elektrowerkzeug darf nicht missbraucht
werden.

BESCHREIBUNG DER GRAFISCHEN SEITEN

Die nachstehende
Komponenten des Geräts, die auf den Grafikseiten dieses
Handbuchs abgebildet sind.
Spannung
1. die Staubabsaugdüse
2.Grundhandgriff
3.Zusatzhandgriff
4.senkrechter Schnittlinienanzeiger
5.diagonaler Schnittlinienanzeiger
6.die Abdeckung ausschneiden
7.die Trennscheibe
8.Mähscheibenschutz
9.Verriegelungshebel
10.Verriegelungstaste
11.Schalter
12.Spindelverriegelungstaste
13.Betriebsleuchte
14.Arretierknopf für die Basisausrichtung
15.Geschwindigkeitsregelungsknopf
16.Basis
17.Winkelanzeige
18.Skala mit Winkeleinteilung
19.Schnitttiefenanschlagsknopf
20.Schnitttiefenskala
21.Schnitttiefenanschlag A, B
22.Feineinstellknöpfe
23.Führungsschiene
24.Anti-Rutsch-Schaumstoff
25.Kantengummi
26.Schiebedeckel
27.Liaison
28.Befestigungsrille
29.Druckbolzen
30.Klemmbügel
31.Führungsrille
32.Trennscheiben-Befestigungsschraube
* Es kann zu Abweichungen zwischen der Zeichnung und dem Produkt kommen.
AUSRÜSTUNG UND ZUBEHÖR
• Sechskant-Schlüssel
VORBEREITUNG FÜR DIE ARBEIT
STAUBABSAUGUNG
Die Kreissäge ist mit einem schwenkbaren Absaugstutzen (1) zum
Absaugen von Sägespänen und Stäuben, die beim Sägen entstehen,
ausgestattet. Ist eine effizientere Absaugung von krebserregenden
und besonders gesundheitsgefährdenden Stäuben erforderlich,
muss ein Absaugschlauch an den Absaugstutzen (1) angeschlossen
werden.
VERWENDUNG EINER FÜHRUNGSSCHIENE
Die Kreissäge kann auf der Führungsschiene (23) geführt werden
(Abb. A). Die Führungsschiene ist an der Unterseite mit einem
rutschfesten Schaumstoff (24) (Abb. B) versehen, um die Gefahr zu
verringern, dass sich die Schiene während des Betriebs bewegt. Die
Schnittkante ist mit einem Kantengummi (25) geschützt, um einen
splitterfreien Schnitt zu gewährleisten. Beim ersten Schnitt wird das
überschüssige Gummi an der Kante abgeschnitten und das
einer
Kantengummi somit genau auf die Schnittlinie ausgerichtet. Die
Kreissäge gleitet dank der Gleitschuhe (26) sanft über die Leiste. Zur
Erhöhung der Schnittgenauigkeit können die Streifen miteinander
verbunden und am Werkstück befestigt werden.
Die Führungsleisten (23) können mit einem Verbindungsstück (27)
miteinander verbunden werden (Abb. C).
• Die Verbinderhälfte (27) wird in die Aufnahmenut (28) einer der zu
verbindenden Führungsleisten eingeführt.
38
