• Prestare attenzione alla velocità massima indicata sul disco di
taglio.
• Assicurarsi
che le parti
raccomandazioni del produttore.
• Se la motosega è dotata di un laser, non è consentita la
sostituzione con un altro tipo di laser e le riparazioni devono essere
effettuate da un centro di assistenza.
• Prima di collegare la motosega alla presa di corrente, accertarsi
sempre che la tensione di rete corrisponda a quella indicata sulla
targhetta della macchina.
• Prima di collegare la motosega, controllare sempre il cavo di
alimentazione e, se danneggiato, farlo sostituire da un'officina
autorizzata.
• Il cavo di alimentazione della motosega deve sempre trovarsi sul
lato sicuro, non esposto a danni accidentali da parte dell'utensile
in funzione.
• Non permettere agli astanti, in particolare ai bambini, di toccare
l'elettroutensile o il cavo elettrico e tenerli lontani dall'area di
lavoro.
ATTENZIONE: Il dispositivo è destinato al funzionamento in
ambienti interni. Nonostante la struttura intrinsecamente sicura,
l'uso di misure di sicurezza e di misure di protezione aggiuntive,
esiste sempre il rischio di lesioni residue durante il funzionamento.

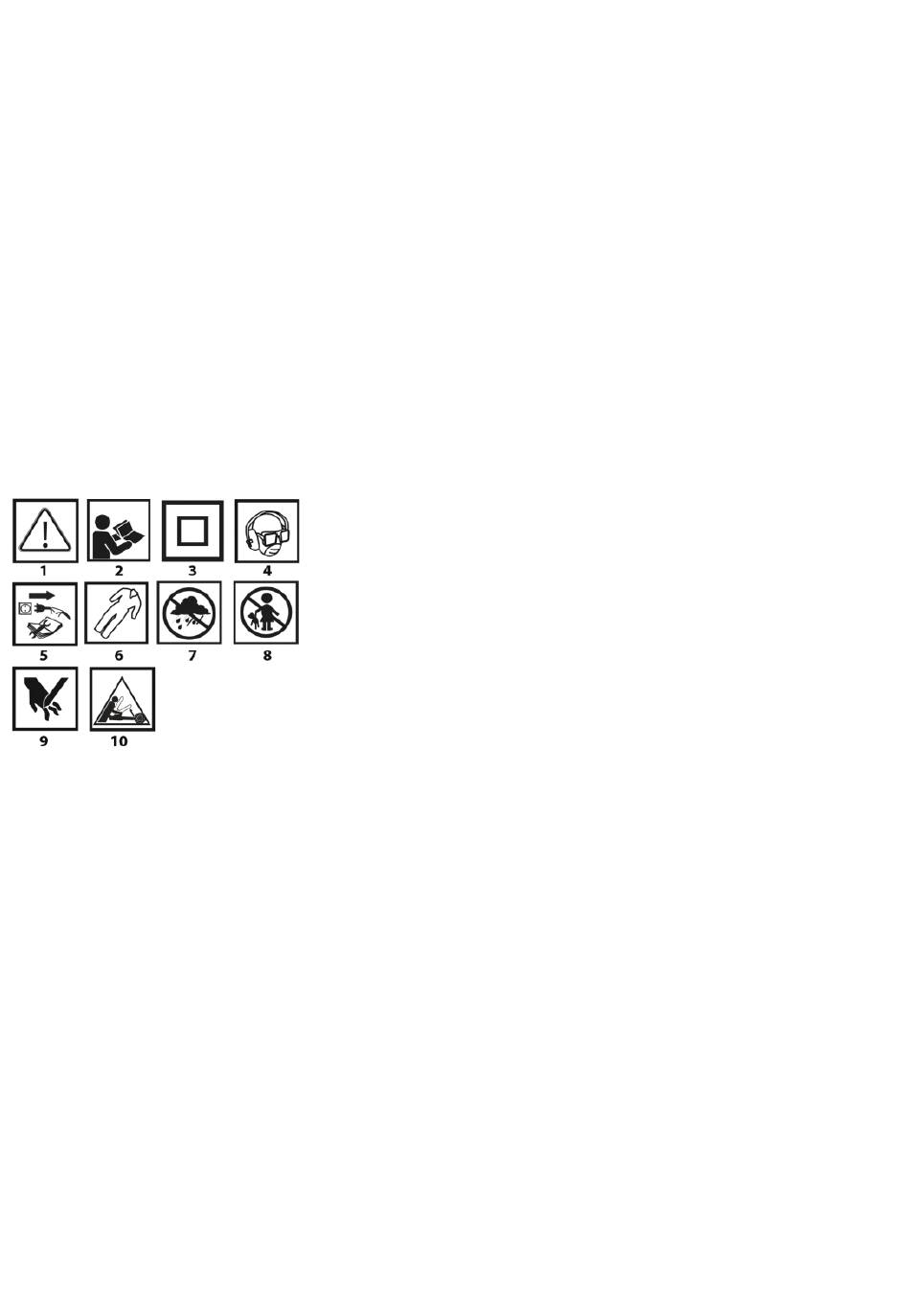

Spiegazione dei pittogrammi utilizzati
1.NOTA: adottare precauzioni particolari!
2.Leggere le istruzioni per l'uso, osservare le avvertenze e le
condizioni di sicurezza in esse contenute!
3.Seconda classe di protezione.
4.Indossare i dispositivi di protezione individuale (occhiali di
sicurezza, protezione per le orecchie, maschera antipolvere).
5.Scollegare l'unità prima della riparazione.
6.Utilizzare indumenti protettivi.
7.Proteggere l'unità dall'umidità.
8.Tenere i bambini lontani dallo strumento.
9.Attenzione al rischio di lesioni alle mani, taglio delle dita.
10.Pericolo dovuto al rinculo.
COSTRUZIONE E SCOPO
La sega circolare è un elettroutensile portatile con isolamento di
Classe II. La macchina è azionata da un motore monofase a
commutazione, la cui velocità viene ridotta tramite una trasmissione
a ingranaggi. Con gli accessori appropriati, può essere utilizzata per
il taglio longitudinale e trasversale di legno, pannelli di truciolato per
mobili, pannelli, compensato, ecc. Questo utensile combina in parte
le funzionalità di una sega circolare e di una macchina per il taglio a
tuffo, consentendo di eseguire tagli a tuffo a una profondità specifica
nei materiali di cui sopra. Questo tipo di elettroutensile può essere
utilizzato per tagliare a misura lungo linee rette grazie alla possibilità
di lavorare con strisce guida.
Le sue aree di utilizzo includono lavori di finitura estesi. La possibilità
di lavorare senza polvere con un aspirapolvere facilita il lavoro in aree
già finite.
utilizzate siano conformi
La macchina è progettata solo per il taglio e la lavorazione a secco.
Non utilizzare dischi al corindone o diamantati con la macchina.
alle
Non utilizzare in modo improprio l'elettroutensile.

DESCRIZIONE DELLE PAGINE GRAFICHE

La numerazione che segue si riferisce ai componenti dell'unità
illustrati nelle pagine grafiche del presente manuale.
1.Ugello di scarico della polvere
2.Impugnatura di base
3.Impugnatura ausiliaria
4.Indicatore della linea di taglio perpendicolare
5.Indicatore della linea di taglio diagonale
6.Taglio del coperchio
7.Disco di taglio
8.Protezione del disco di taglio
9.Leva di bloccaggio
10.Pulsante di bloccaggio
11.Interruttore
12.Pulsante di blocco del mandrino
13.Luce di alimentazione
14.Manopola di blocco dell'allineamento della base
15.Manopola di controllo della velocità
16.Base
17.Indicatore dell'angolo
18.Scala con graduazione dell'angolo
19.Manopola di arresto della profondità di taglio
20.Scala della profondità di taglio
21.Arresto della profondità di taglio A, B
22.Manopole di regolazione fine
23.Guida
24.Schiuma antiscivolo
25.Gomma per bordi
26.Coperchio scorrevole
27.Collegamento
28.Scanalatura di montaggio
29.Bulloni di spinta
30.Morsetto di serraggio
31.Scanalatura di guida
32.Vite di fissaggio della ruota di taglio
* Potrebbero esserci differenze tra il disegno e il prodotto.
ATTREZZATURA E ACCESSORI
• Chiave esagonale
PREPARAZIONE AL LAVORO
ASPIRAZIONE DELLA POLVERE
La sega circolare è dotata di una bocca di aspirazione (1) girevole
per l'estrazione dei trucioli e della polvere generati durante il taglio.
Se è necessario un metodo più efficiente per estrarre la polvere
cancerogena e particolarmente pericolosa per la salute, è necessario
collegare un tubo flessibile per l'aspirazione della polvere alla
bocchetta di aspirazione (1).
UTILIZZO DI UNA GUIDA
La sega circolare può essere guidata sulla barra di guida (23) (fig.
A). La barra di guida è dotata di schiuma antiscivolo (24) (fig. B) sul
lato inferiore della barra per ridurre il rischio di spostamento della
barra durante il funzionamento. Il bordo di taglio è protetto da una
gomma per bordi (25) per garantire un taglio senza schegge. Con il
primo taglio, la gomma in eccesso sul bordo viene tagliata e la
gomma del bordo viene allineata con precisione alla linea di taglio.
La sega circolare scivola dolcemente sul nastro grazie ai pattini di
scorrimento (26). Le strisce possono essere unite e fissate al pezzo
per aumentare la precisione di taglio.
Le strisce di guida (23) possono essere collegate tra loro mediante
un connettore (27) (fig. C).
• Il mezzo di fissaggio (27) deve essere inserito nella scanalatura di
montaggio (28) di una delle strisce di guida da unire.
• Far scorrere la seconda striscia di guida sulla metà sporgente del
connettore.
• Spingere le lamelle tra loro (Fig. D).
29
- 1 pz.
