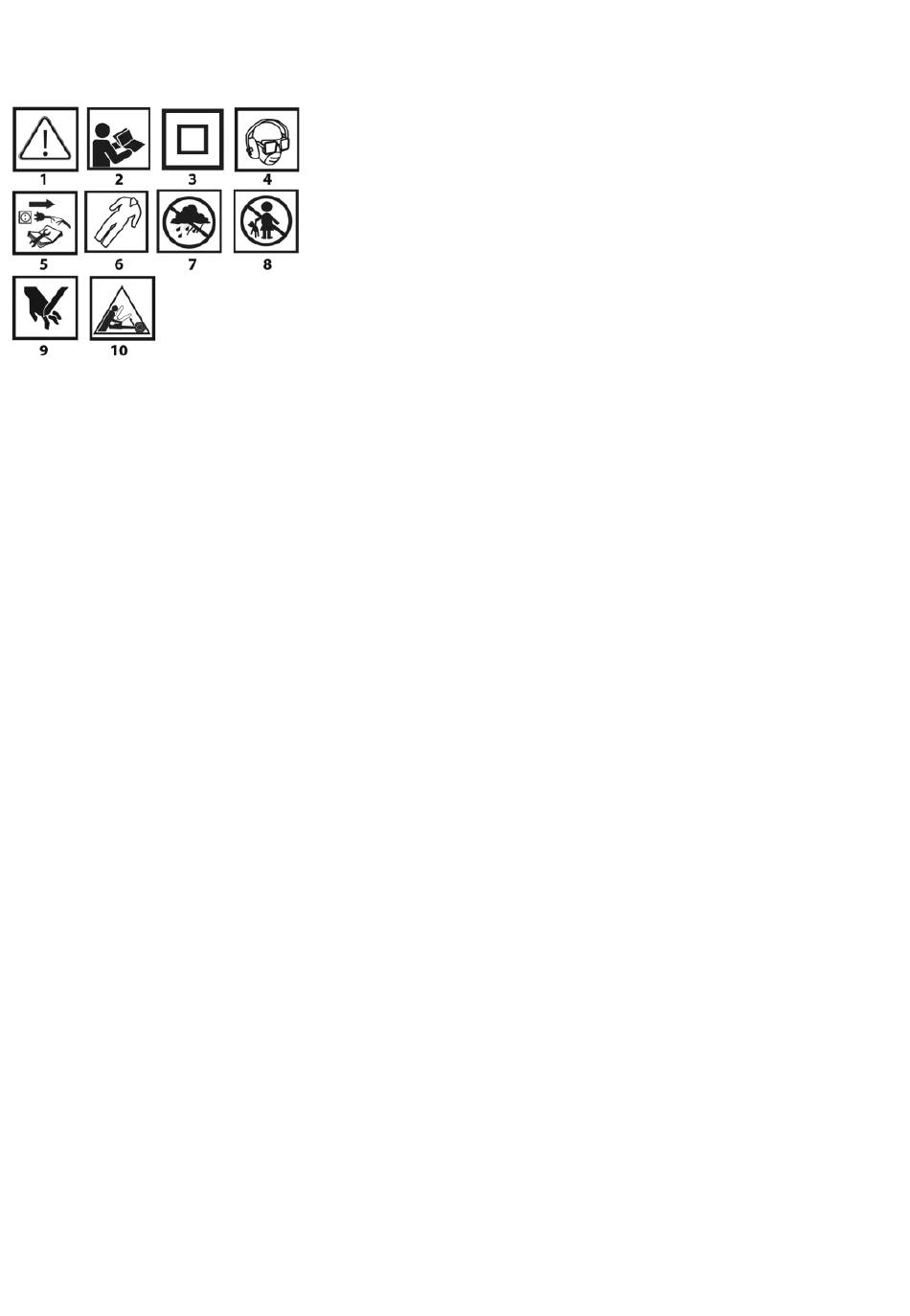

Verklaring van de gebruikte pictogrammen
1.LET OP: Neem speciale voorzorgsmaatregelen!
2.Lees de gebruiksaanwijzing, neem de waarschuwingen en
veiligheidsvoorschriften in acht!
3.Tweede beschermingsklasse.
4.Draag persoonlijke beschermingsmiddelen
gehoorbescherming, stofmasker).
5.Koppel het apparaat los vóór reparatie.
6.Gebruik beschermende kleding.
7.Bescherm het apparaat tegen vocht.
8.Houd kinderen uit de buurt van het apparaat.
9.Voorzichtig risico op handverwondingen, afsnijden van vingers.
10.Gevaar door terugslag.
CONSTRUCTIE EN DOEL
De cirkelzaag is een handgereedschap met isolatieklasse II. De
machine wordt aangedreven door een eenfasige commutatormotor,
waarvan de snelheid
tandwieloverbrenging. Met de juiste accessoires kan het worden
gebruikt voor het opdelen en afkorten van hout, meubelspaanplaat,
panelen, multiplex, enz. op hout gebaseerde materialen. Dit
gereedschap combineert gedeeltelijk de functionaliteit van een
cirkelzaag en een invalmachine, waardoor invalzaagsneden tot een
bepaalde diepte kunnen worden gemaakt in de bovengenoemde
materialen. Dit type elektrisch gereedschap kan worden gebruikt om
langs rechte lijnen op maat te zagen dankzij de mogelijkheid om met
geleidestrips te werken.
Het wordt onder andere
afwerkingswerkzaamheden. De mogelijkheid om stofvrij te werken
met een stofzuiger vergemakkelijkt het werk in reeds afgewerkte
gebieden.
De machine is alleen ontworpen voor snijden en droog werken.
Gebruik geen korund- of diamantschijven met de machine. Het
elektrische gereedschap niet verkeerd gebruiken.
BESCHRIJVING VAN DE GRAFISCHE PAGINA'S
De nummering hieronder verwijst naar de onderdelen van het
apparaat die op de grafische pagina's van deze handleiding staan
afgebeeld.
1.Stofafvoermondstuk
2.Basis handgreep
3.Hulphandgreep
4.Indicator loodrechte zaaglijn
5.Diagonale snijlijn indicator
6.Deksel uitsnijden
7.Maaischijf
8.Snijschijf bescherming
9.Vergrendelingshendel
10.Vergrendelingsknop
11.Schakelaar
12.Knop voor spilvergrendeling
13.Stroomlampje
14.Vergrendelknop voor uitlijnen basis
15.Snelheidsregelknop
16.Basis
(veiligheidsbril,
wordt gereduceerd via
gebruikt voor uitgebreide
17.Hoekindicator
18.Schaal met hoekverdeling
19.Knop voor zaagdiepteaanslag
20.Schaalverdeling zaagdiepte
21.Zaagdiepteaanslag A, B
22.Knoppen voor fijnafstelling
23.Geleiderail
24.Antislip schuim
25.Randrubber
26.Schuifdeksel
27.Verbinding
28.Montagegroef
29.Stuwbouten
30.Klemklem
31.Geleidingsgroef
32.Bevestigingsschroef doorslijpschijf
* Er kunnen verschillen zijn tussen de tekening en het product.
UITRUSTING EN ACCESSOIRES
• Inbussleutel
VOORBEREIDING VAN HET WERK
STOFAFZUIGING
De cirkelzaag is uitgerust met een draaibaar gemonteerde
stofafzuigaansluiting (1) voor het afzuigen van zaagspanen en stof
dat tijdens het zagen ontstaat. Als een efficiëntere methode voor het
afzuigen van kankerverwekkend stof, dat bijzonder gevaarlijk is voor
de gezondheid, vereist is, moet een stofafzuigslang worden
aangesloten op de stofafzuigaansluiting (1).
GEBRUIK VAN EEN GELEIDERAIL
De cirkelzaag kan worden geleid op het zaagblad (23) (afb. A). Het
zaagblad is voorzien van antislipschuim (24) (afb. B) aan de
onderkant van het zaagblad om het risico te verminderen dat het
een
zaagblad verschuift tijdens het gebruik. De snijkant wordt beschermd
door randrubber (25) om een splintervrije snede te garanderen. Bij
de eerste zaagsnede wordt het overtollige rubber op de rand
afgesneden en het randrubber wordt zo precies uitgelijnd met de
zaaglijn. De cirkelzaag glijdt soepel over de strook dankzij de
glijschoenen (26). De strips kunnen aan elkaar worden gekoppeld en
op het werkstuk worden bevestigd voor een grotere zaagprecisie.
De geleidingsstrips (23) kunnen met elkaar verbonden worden met
behulp van een verbindingsstuk (27) (afb. C).
• De verbindingshelft (27) wordt in de montagegroef (28) van een
van de samen te voegen geleidestrippen gestoken.
• Schuif de tweede geleidestrip op de uitstekende helft van het
verbindingsstuk.
• Schuif de lamellen in elkaar (afb. D).
• Draai de lamellen naar de andere kant en lijn indien nodig het
verbindingsstuk uit
• (27) en draai vervolgens de aanslagbouten (29) (afb. E) met
gevoel vast. Met de bevestigingsklem (30) (fig. F) kunnen de
geleidingslamellen aan het materiaal worden bevestigd.
• Schuif de bevestigingsklem (30) in de montagegroef (28).
• Pas de positie van de strip op het materiaal en de positie van de
klem aan.
• Draai de bevestigingsklem (30) vast zodat de strip niet verschuift.
• Gebruik voor een stabiele positie van het zaagblad twee
bevestigingsklemmen (30) aan tegenovergestelde zijden van het
zaagblad en het materiaal. Voor het geleiden van de cirkelzaag op
het zaagblad (23), de rand van de basis (16) in de geleidingsgroef
(31) (afb. A) van het zaagblad steken.
• Schuif de basis van de cirkelzaag in het zaagblad.
• Door aan de excentrisch geplaatste instelknoppen (22) te draaien,
eventuele speling tussen de basis van de cirkelzaag (16) en het
zaagblad (23) instellen om precies te kunnen zagen (afb. A).
Geleidestrips met connector en bevestigingsklemmen zijn niet bij
de uitrusting inbegrepen. Ze kunnen apart worden aangeschaft.
BEDIENING / INSTELLINGEN
AAN/UIT
