• Nie wolno używać pilarki bez osłony lub, gdy jest ona
zablokowana.
• Podłoga w okolicy pracy maszyną powinna być dobrze utrzymana
bez luźnych materiałów i wystających elementów.
• Należy zapewnić adekwatne oświetlenie miejsca pracy.
• Pracownik obsługujący maszynę powinien być odpowiednio
przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
• Stosować jedynie ostre tarcze tnące.
• Zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy
tnącej.
• Upewnić się, że zastosowane części są zgodne z zaleceniami
wytwórcy.
• Jeżeli pilarka jest wyposażona w laser, wymiana na inny typ lasera
jest niedopuszczalna a naprawy powinny być przeprowadzone
przez serwis.
• Przed podłączeniem pilarki do gniazdka zasilania zawsze należy
upewnić się czy napięcie sieci jest zgodne z napięciem podanym
na tabliczce znamionowej urządzenia.
• Przed połączeniem pilarki ,każdorazowo
zasilający, w razie stwierdzenia uszkodzenia zlecić wymianę w
uprawnionym warsztacie.
• Przewód zasilający pilarki zawsze powinien znajdować się po
stronie bezpiecznej nie narażony na przypadkowe uszkodzenie
przez działające elektronarzędzie.
• Nie pozwalać osobom postronnym, a zwłaszcza dzieciom na
dotykanie elektronarzędzia
dopuszczać ich do miejsca pracy.
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo
zastosowania konstrukcji bezpiecznej z samego założenia,
stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów
podczas pracy.

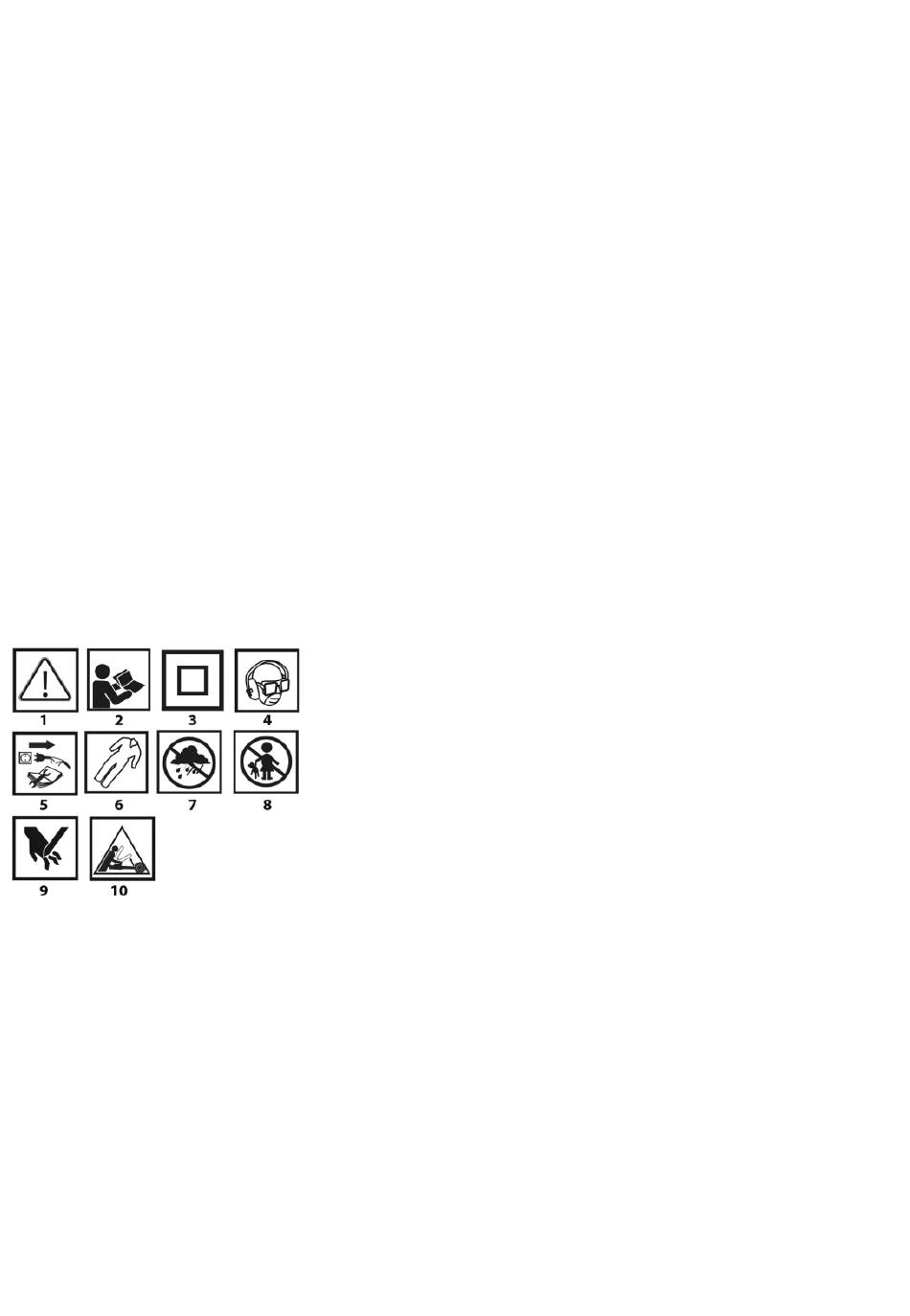

Objaśnienie zastosowanych piktogramów
1.UWAGA! Zachowaj szczególne środki ostrożności!
2.Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych!
3.Druga klasa ochronności.
4.Używaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu, maskę przeciwpyłową).
5.Odłącz urządzenie przed naprawą.
6.Używaj odzieży ochronnej.
7.Chroń urządzenie przed wilgocią.
8.Nie dopuszczać dzieci do narzędzia.
9.Uwaga ryzyko skaleczenia dłoni, odcięcia palców
10.Zagrożenie na skutek odrzutu.
BUDOWA I PRZEZNACZENIE
Pilarko-zagłębiarka jest ręcznym elektronarzędziem z izolacją II
klasy. Urządzenie jest
komutatorowym, którego prędkość obrotowa jest redukowana za
pośrednictwem przekładni
odpowiedniego osprzętu może ona służyć do cięcia wzdłużnego i
poprzecznego drewna, meblowych płyt wiórowych, paneli, sklejki itp.
materiałów drewnopochodnych. Urządzenie to łączy w sobie po
części funkcjonalność pilarki tarczowej i zagłębiarki, pozwalając na
sprawdzać przewód
lub przewodu elektrycznego i nie
napędzane jednofazowym
zębatej. Przy zastosowaniu
wykonywanie cięć wgłębnych na określoną głębokość w w/w
materiałach. Tego typu elektronarzędzie może być stosowane przy
cięciu na wymiar wzdłuż linii prostej dzięki możliwości współpracy z
listwami prowadzącymi.
Obszary jej
wykończeniowe. Możliwość bezpyłowej pracy z wykorzystaniem
odkurzacza ułatwia pracę w wykończonych już pomieszczeniach.
Urządzenie przeznaczone jest wyłącznie do cięcia i do pracy na
sucho. Nie stosować z urządzeniem tarcz korundowych lub
diamentowych. Nie wolno używać elektronarzędzia niezgodnie z
jego przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1.Króciec odprowadzania pyłu
2.Rękojeść zasadnicza
3.Rękojeść pomocnicza
4.Wskaźnik linii cięcia prostopadłego
5.Wskaźnik linii cięcia pod skosem
6.Wycięcie osłony
7.Tarcza tnąca
8.Osłona tarczy tnącej
9.Dźwignia blokady
10.Przycisk blokady
11.Włącznik
12.Przycisk blokady wrzeciona
13.Kontrolka zasilania
14.Pokrętło blokady ustawienia podstawy
15.Pokrętło regulacji prędkości obrotowej
16.Podstawa
17.Wskaźnik kąta
18.Skala z podziałką kątową
19.Pokrętło ogranicznika głębokości cięcia
20.Skala głębokości cięcia
21.Ogranicznik głębokości cięcia A, B
22.Pokrętła precyzyjnej regulacji
23.Listwa prowadząca
24.Pianka antypoślizgowa
25.Guma krawędziowa
26.Nakładka ślizgowa
27.Łącznik
28.Rowek montażowy
29.Śruby oporowe
30.Zacisk mocujący
31.Rowek prowadzący
32.Śruba mocująca tarczę tnącą
* Mogą występować różnice między rysunkiem a wyrobem.
WYPOSAŻENIE I AKCESORIA
• Klucz sześciokątny
PRZYGOTOWANIE DO PRACY
ODPROWADZANIE PYŁU
Pilarko - zagłębiarka wyposażona jest w obrotowo zamocowany
króciec odprowadzania pyłu (1) umożliwiający odprowadzanie
powstających przy cięciu wiórów i pyłu. Jeśli zachodzi potrzebna
zastosowania
niebezpiecznych dla zdrowia pyłów rakotwórczych to należy do
króćca odprowadzania
odsysającego.
STOSOWANIE LISTWY PROWADZĄCEJ
Pilarko - zagłębiarka może być prowadzona po listwie prowadzącej
silnikiem
(23) (rys. A). Listwa prowadząca wyposażona jest w piankę
antypoślizgową (24) (rys. B) na spodzie listwy, która zmniejsza
ryzyko przesunięcia listwy podczas pracy. Krawędź cięcia chroni
guma krawędziowa (25) aby cięcie było bez odprysków. Pierwszym
cięciem odcinany jest nadmiar gumy na krawędzi i tym samym guma
krawędziowa zostaje dopasowana precyzyjnie do linii cięcia. Pilarko
- zagłębiarka przesuwa się po listwie gładko dzięki nakładkom
8
użytkowania to szeroko
- 1 szt.
wydajniejszej metody odsysania
pyłu (1) podłączyć
rozumiane prace
szczególnie
wąż urządzenia
