TÄHELEPANU: Seade on mõeldud kasutamiseks siseruumides.
Vaatamata loomupäraselt
turvameetmete ja täiendavate kaitsemeetmete kasutamisele, on
töö ajal alati olemas jääkvigastuste oht.

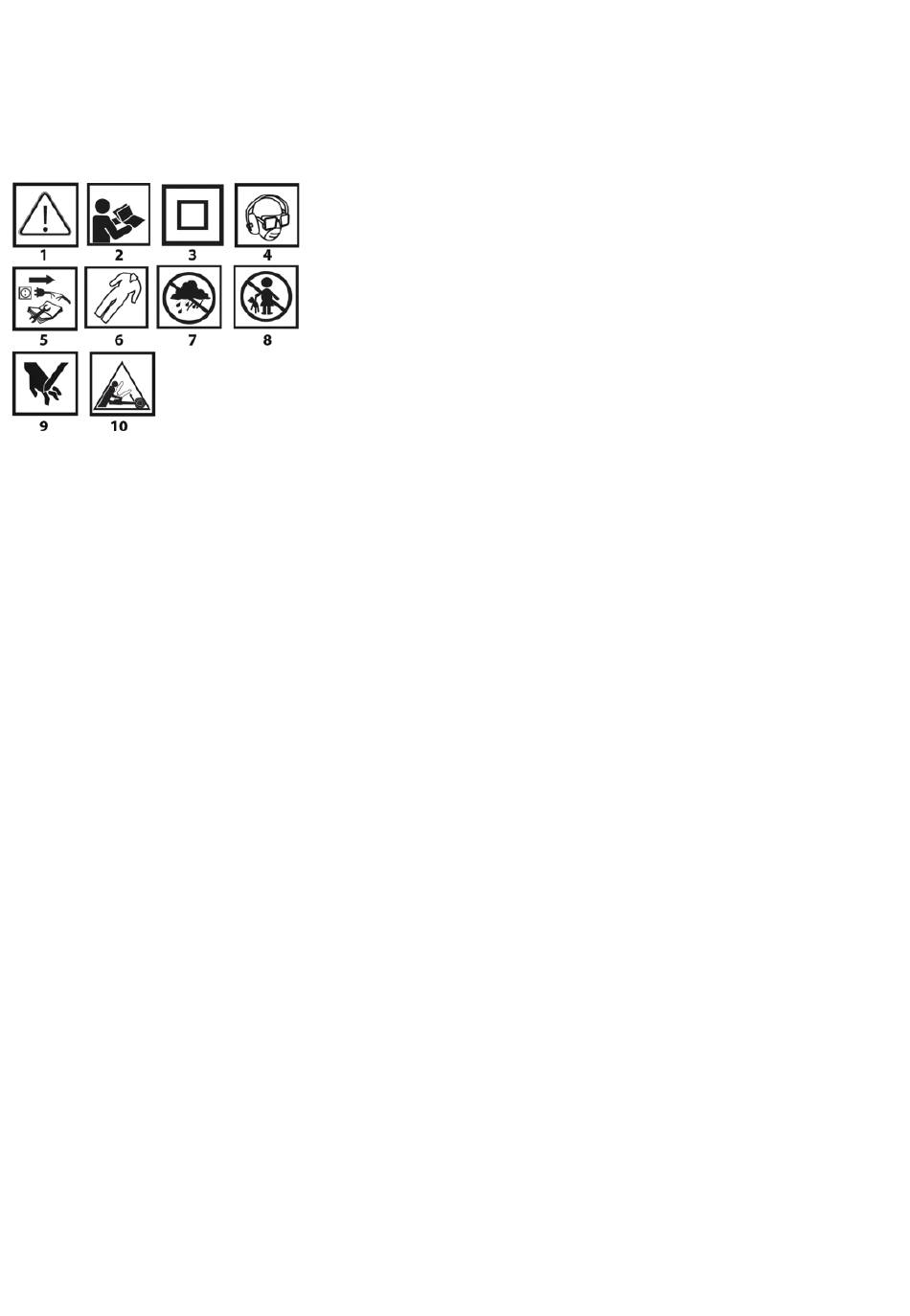

Kasutatud piktogrammide selgitus
1.MÄRKUS: Võtke erilisi ettevaatusabinõusid!
2.Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja
ohutustingimusi!
3.Teine kaitseklass.
4.Kandke isikukaitsevahendeid
tolmumask).
5.Ühendage seade enne remonti lahti.
6.Kasutage kaitseriietust.
7.Kaitske seadet niiskuse eest.
8.Hoidke lapsed tööriistast eemal.
9.Ettevaatust käevigastuse, sõrmede ära lõikamise oht
10.Tagasilöögist tulenev oht.
KONSTRUKTSIOON JA OTSTARVE
Ketassaag on II klassi isolatsiooniga käeshoitav elektriline tööriist.
Masinat ajab ühefaasiline
vähendatakse käigukasti kaudu. Koos sobivate lisaseadmetega saab
seda kasutada puidu, mööblilaastplaadi, paneelide, vineeri jne
puidupõhiste materjalide lõhestamiseks ja ristlõikamiseks. See
tööriist ühendab osaliselt
funktsionaalsuse, võimaldades teha süvistatud lõikeid eespool
nimetatud materjalides kindlaksmääratud sügavuseni. Seda tüüpi
elektrilist tööriista saab kasutada sirgete joonte lõikamiseks tänu
võimalusele töötada juhtribadega.
Selle kasutusvaldkondade hulka kuuluvad ulatuslikud viimistlustööd.
Võimalus töötada tolmuvabalt tolmuimejaga hõlbustab tööd juba
viimistletud aladel.
Masin on mõeldud ainult lõikamiseks ja kuivtöötlemiseks. Ärge
kasutage masinaga korund- või teemantkettaid. Ärge kasutage
elektritööriista vääralt.
GRAAFILISTE LEHTEDE KIRJELDUS
Alljärgnev numeratsioon
graafilistel lehekülgedel kujutatud seadme komponentidele.
1.Tolmuväljastusotsik
2.Põhiline käepide
3.lisakäepide
4.Ristkülikukujuline lõikeliini näidik
5.Diagonaalse lõikeliini indikaator
6.Kaane väljalõikamine
7.Lõikeketas
8.lõikeketta kaitse
9.Lukustushoob
10.Lukustusnupp
11.Lüliti
12.Spindliluku nupp
13.Toitetuli
14.Aluse joondamise lukustusnupp
15.Kiiruse reguleerimise nupp
ohutule konstruktsioonile,
(kaitseprillid, kõrvakaitse,
kommutaatormootor, mille
ketassae ja süvistatud
viitab käesoleva kasutusjuhendi
16.Alus
17.Nurga indikaator
18.Skaala koos nurga astmestikuga
19.Lõikesügavuse stoppnupp
20.Lõikesügavuse skaala
21.Lõikesügavuse stopper A, B
22.Peenreguleerimisnupud
23.Juhtsiin
24.Libisemiskindel vaht
25.Servakumm
26.Libistatav kate
27.Sidekate
28.Paigaldussoon
29.Tugipoldid
30.Kinnitusklamber
31.Juhtsooned
32.Lõiketera kinnituskruvi
* Joonise ja toote vahel võib olla erinevusi.
SEADMED JA TARVIKUD
• Kuuekantvõtmed
ETTEVALMISTUS TÖÖKS
TOLMUEEMALDUS
Ketassaag on varustatud pöörleva tolmueemalduspesaga (1)
saepuru ja lõikamisel tekkiva tolmu eemaldamiseks. Kui on vaja
tõhusamat meetodit tervisele eriti ohtliku kantserogeense tolmu
väljatõmbamiseks,
tolmueemaldusava (1) külge.
JUHTRAUA KASUTAMINE
Ketassaagi saab juhtida juhtrajal (23) (joonis A). Juhtsahk on
varustatud libisemisvastase vahuga (24) (joonis B) selle alumisel
küljel, et vähendada ohtu, et sahk töö ajal liigub. Lõikeserv on kaitstud
servakummiga (25), et tagada killuvaba lõikamine. Esimese lõikega
lõigatakse serva üleliigne kummi ära ja servakumm on seega täpselt
lõikeliiniga joondatud. Ketassaag libiseb sujuvalt üle riba tänu
kiirust
libisevatele kingadele (26). Ribasid saab ühendada ja kinnitada
töödeldava detaili külge, et suurendada lõiketäpsust.
Juhtribasid (23) saab ühendada omavahel ühenduskohaga (27)
(joonis C).
sae
• Kinnituspoolik (27) tuleb sisestada ühe ühendatava juhtsriba
kinnitusse soonde (28).
• Libistage teine juhtsriba ühendaja väljaulatuvale poolele.
• Lükake liistud kokku (joonis D).
• Keerake liistud teisele poole ja joondage vajadusel ühenduskohti
• (27) ja seejärel pingutage tunnetusega stopperpoldid (29) (joonis
E). Juhtribasid saab kinnitada materjali külge klambriga (30)
(joonis F).
• Lükake kinnitusklamber (30) kinnituslihvale (28).
• Reguleerige riba asendit materjalil ja klambri asendit.
• Pingutage kinnitusklambrit (30) nii, et riba ei liiguks.
• Juhtsriba stabiilseks asendiks kasutage kahte kinnitusklambrit (30)
riba ja materjali vastaskülgedel. Ketassae juhtimiseks juhtribal (23)
sisestage aluse (16) serva juhtribal asuvasse juhtsoonesse (31)
(joonis A).
• Libistage ketassae alus juhtrauale.
• Pöörates ekstsentriliselt paiknevaid reguleerimisnuppe (22),
reguleerige täpse lõikamise tagamiseks (joonis A) ketassae aluse
(16) ja juhtraua (23) vahelist võimalikku mängu.
Juhtribad koos liitmikuga, samuti kinnitusklambrid ei kuulu
varustuse juurde. Neid saab osta eraldi.
TÖÖ / SEADISTUSED
ON/OFF
Võrgupinge peab vastama ketassae andmesildil olevale pingele.
Käivitamisel hoidke masinat mõlema käega , kasutades mõlemat
käepidet, kuna mootori pöördemoment võib põhjustada elektrilise
tööriista kontrollimatut pöörlemist. Pange tähele, et pärast ketassae
väljalülitamist jätkavad selle liikuvad osad veel mõnda aega pöörlemist.
97
- 1 tk.
tuleb tolmueemaldusvoolik ühendada
