FIGYELMEZTETÉS: A készüléket beltéri használatra szánták. Az
eredendően biztonságos kialakítás, a biztonsági intézkedések és a
további védőintézkedések alkalmazása ellenére a működés során
mindig fennáll a maradék sérülés veszélye.

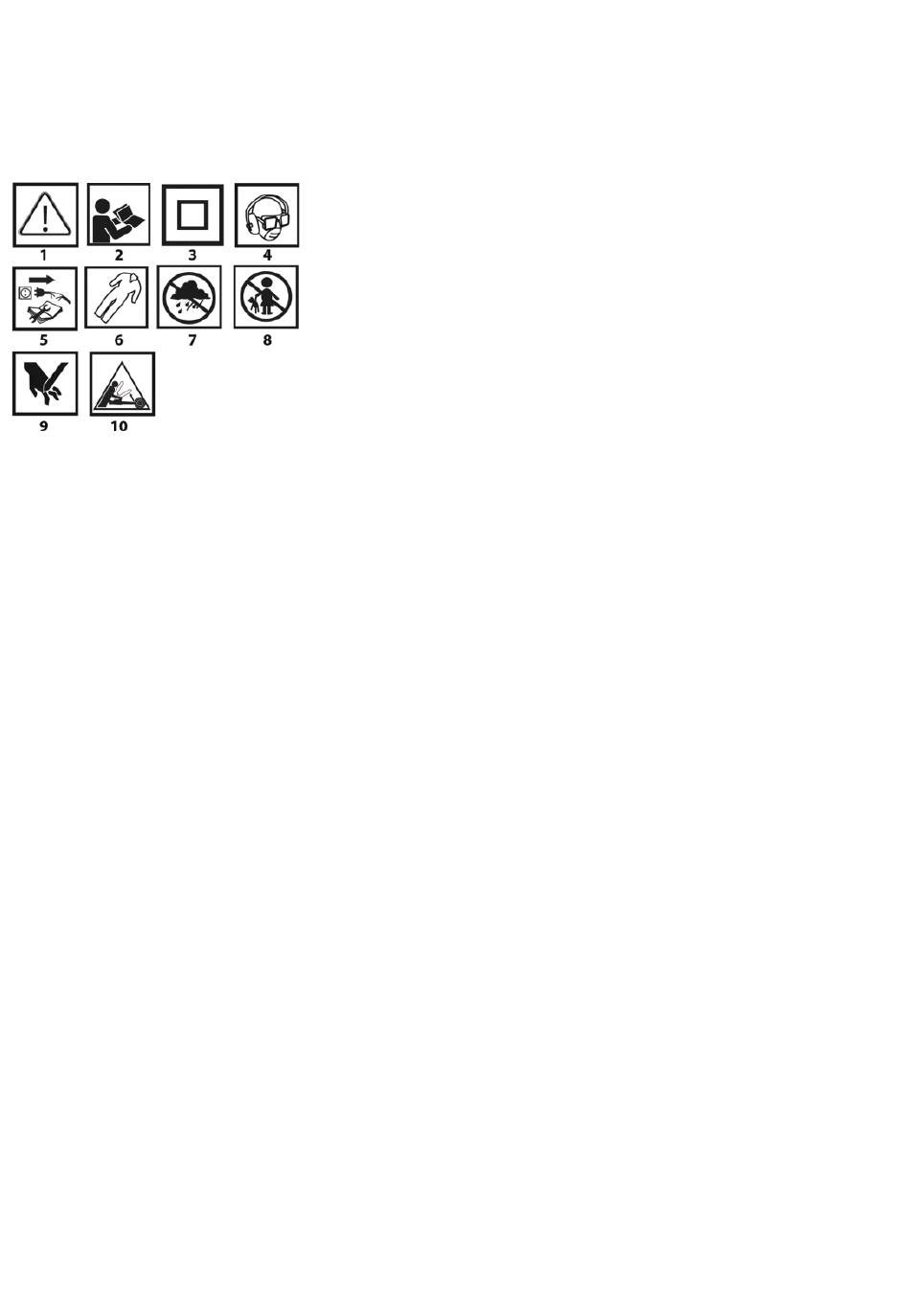

A használt piktogramok magyarázata
1.MEGJEGYZÉS: Különleges óvintézkedéseket kell tenni!
2.Olvassa el a használati utasítást, tartsa be az abban szereplő
figyelmeztetéseket és biztonsági feltételeket!
3.Második védelmi osztály.
4.Viseljen egyéni védőfelszerelést (védőszemüveg, fülvédő, porvédő
maszk).
5.Javítás előtt kapcsolja ki a készüléket.
6.Használjon védőruházatot.
7.Védje a készüléket a nedvességtől.
8.Tartsa távol a gyermekeket a szerszámtól.
9.Vigyázat kézsérülés, ujjak levágásának veszélye.
10.Visszarúgás miatti veszély.
FELÉPÍTÉS ÉS RENDELTETÉS
A körfűrész egy II. osztályú szigeteléssel ellátott kézi erőgép. A gépet
egyfázisú kommutátoros motor hajtja, amelynek fordulatszámát
fogaskerék-hajtáson keresztül csökkentik. Megfelelő tartozékokkal
fa, bútorlap, bútorforgácslap, lemezek, rétegelt lemezek stb. faalapú
anyagok hasító- és keresztvágására használható. Ez a szerszám
részben egyesíti a körfűrész és a merülővágó funkcióit, lehetővé téve
a merülővágások meghatározott mélységű elvégzését a fenti
anyagokban. Ez a típusú elektromos szerszám használható egyenes
vonalak mentén történő méretre vágásra a vezetőszalagokkal való
munkavégzés lehetőségének köszönhetően.
Felhasználási területei közé tartoznak a kiterjedt befejező munkák. A
porszívóval történő pormentes
megkönnyíti a munkát a már elkészült területeken.
A gépet kizárólag vágásra és száraz megmunkálásra tervezték. A
géppel ne használjon korund- vagy gyémántkorongokat. Ne
használja vissza az elektromos szerszámot.
A GRAFIKUS OLDALAK LEÍRÁSA
Az alábbi számozás a készüléknek a jelen kézikönyv grafikus
oldalain látható alkatrészeire utal.
1.Porelszívó fúvóka
2.Alapfogantyú
3.kiegészítő fogantyú
4.Merőleges vágási vonaljelző
5.Átlós vágási vonaljelző
6.A fedél kivágása
7.Vágótárcsa
8.Vágótárcsa védőburkolat
9.Rögzítő kar
10.Rögzítő gomb
11.Kapcsoló
12.Orsó reteszelő gomb
13.Táplálólámpa
14.Alap beállítási zárógomb
15.Sebességszabályozó gomb
munkavégzés lehetősége
16.Alap
17.Szögjelző
18.Skála szögbeosztással
19.Vágási mélység megállító gomb
20.Vágási mélység skála
21.Vágási mélység megálló A, B
22.Finombeállító gombok
23.Vezetősín
24.Csúszásmentes hab
25.Élgumi
26.Csúszó fedél
27.Összekötő
28.Szerelési horony
29.Tolócsavarok
30.Rögzítő bilincs
31.Vezető horony
32.Vágókorong rögzítő csavar
* A rajz és a termék között eltérések lehetnek.
FELSZERELÉS ÉS TARTOZÉKOK
• Hatszögletű villáskulcs
ELŐKÉSZÍTÉS A MUNKÁHOZ
PORELSZÍVÁS
A körfűrész fel van szerelve egy elforgatható porelszívó nyílással (1)
a fűrészforgács és a vágás során keletkező por elszívására. Ha az
egészségre különösen veszélyes, rákkeltő por hatékonyabb
elszívására van szükség, akkor a porelszívó fúvókához (1) porelszívó
tömlőt kell csatlakoztatni.
VEZETŐSÍN HASZNÁLATA
A körfűrész a vezetősínen (23) vezethető (A ábra). A vezetősín alján
csúszásgátló habszivaccsal (24) (B ábra) van ellátva, hogy
csökkentse a sín működés közbeni elmozdulásának veszélyét. A
vágóél peremgumi (25) védi a szálkamentes vágás érdekében. Az
első vágásnál a peremen lévő felesleges gumi levágásra kerül, és az
élgumi így pontosan a vágási vonalhoz igazodik. A körfűrész a
csúszócipőknek (26) köszönhetően simán siklik a szalag felett. A
csíkok egymáshoz illeszthetők és a munkadarabhoz rögzíthetők a
nagyobb vágási pontosság érdekében.
A vezetősávok (23) egy csatlakozóval (27) összekapcsolhatók (C
ábra).
• A kötőelem felét (27) az egyik összekapcsolandó vezetőcsík
rögzítő hornyába (28) kell behelyezni.
• Csúsztassa a második vezetőszalagot a csatlakozó kiálló felére.
• Tolja össze a léceket (D ábra).
• Fordítsa a léceket a másik oldalra, és igazítsa ki a csatlakozót, ha
szükséges.
• (27), majd húzza meg érzéssel az ütközőcsavarokat (29) (E ábra).
A vezetőléceket a szorítóbilinccsel (30) lehet az anyaghoz
rögzíteni (F ábra).
• Csúsztassa a rögzítő bilincset (30) a rögzítő horonyba (28).
• Állítsa be a csík helyzetét az anyagon és a bilincs helyzetét.
• Húzza meg a rögzítő bilincset (30) úgy, hogy a szalag ne
mozduljon el.
• A vezetősáv stabil helyzetéhez használjon két rögzítőbilincset (30)
a sáv és az anyag ellentétes oldalain. A körfűrész vezetéséhez a
vezetőrúdra (23) helyezze a talp (16) élét a vezetőrúd vezető
hornyába (31) (A ábra).
• Csúsztassa a körfűrész talpát a vezetőrúdba.
• Az excentrikusan ülő állítógombok (22) elforgatásával állítsa be a
körfűrész (16) alapja és a vezető rúd (23) közötti esetleges játékot
a pontos vágás érdekében (A ábra).
A csatlakozóval ellátott vezetősávok, valamint a rögzítő bilincsek
nem tartoznak a felszereléshez. Ezek külön megvásárolhatók.
MŰKÖDÉS / BEÁLLÍTÁSOK
ON/OFF
A hálózati feszültségnek
teljesítménytábláján feltüntetett feszültségnek. A gép indításakor
mindkét kézzel tartsa a gépet mindkét fogantyúval, mivel a motor
25
- 1 db.
meg kell felelnie a körfűrész
