Netzlaststeuerung
Workstation 1

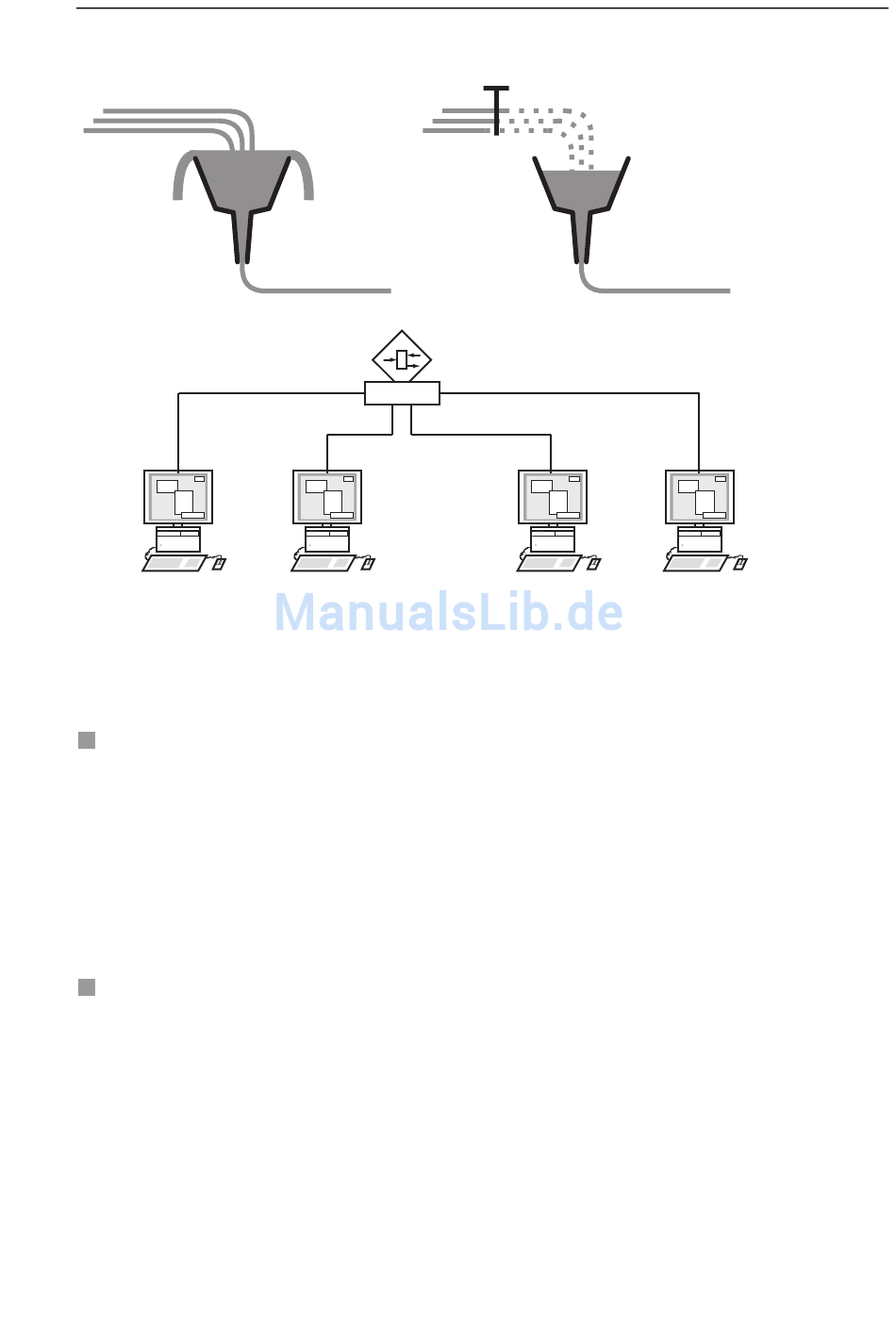

Abb. 35: Beispiel für Flusskontrolle

Flusskontrolle bei Vollduplex-Verbindung

Im Beispiel (siehe Abb. 35)
Gerät eine Vollduplex-Verbindung.
Bevor die Sende-Warteschlange von Port 2 überläuft, sendet das Gerät
eine Aufforderung an Workstation 2, beim Senden eine kleine Pause ein-
zulegen.

Flusskontrolle bei Halbduplex-Verbindung

Im Beispiel (siehe Abb. 35)
Gerät eine Halbduplex-Verbindung.
Bevor die Sende-Warteschlange von Port 2 überläuft, sendet das Gerät
Daten zurück, damit die Workstation 2 eine Kollision erkennt und somit
den Sendevorgang unterbricht.
Grundkonfiguration L2E
Release 5.0 04/09
Port 1 Port 4
Switch
Port 2 Port 3
Workstation 2
sei zwischen der Workstation 2 und dem
sei zwischen der Workstation 2 und dem
Workstation 3 Workstation 4
8.5 Flusskontrolle
