Netzlaststeuerung
Workstation 1

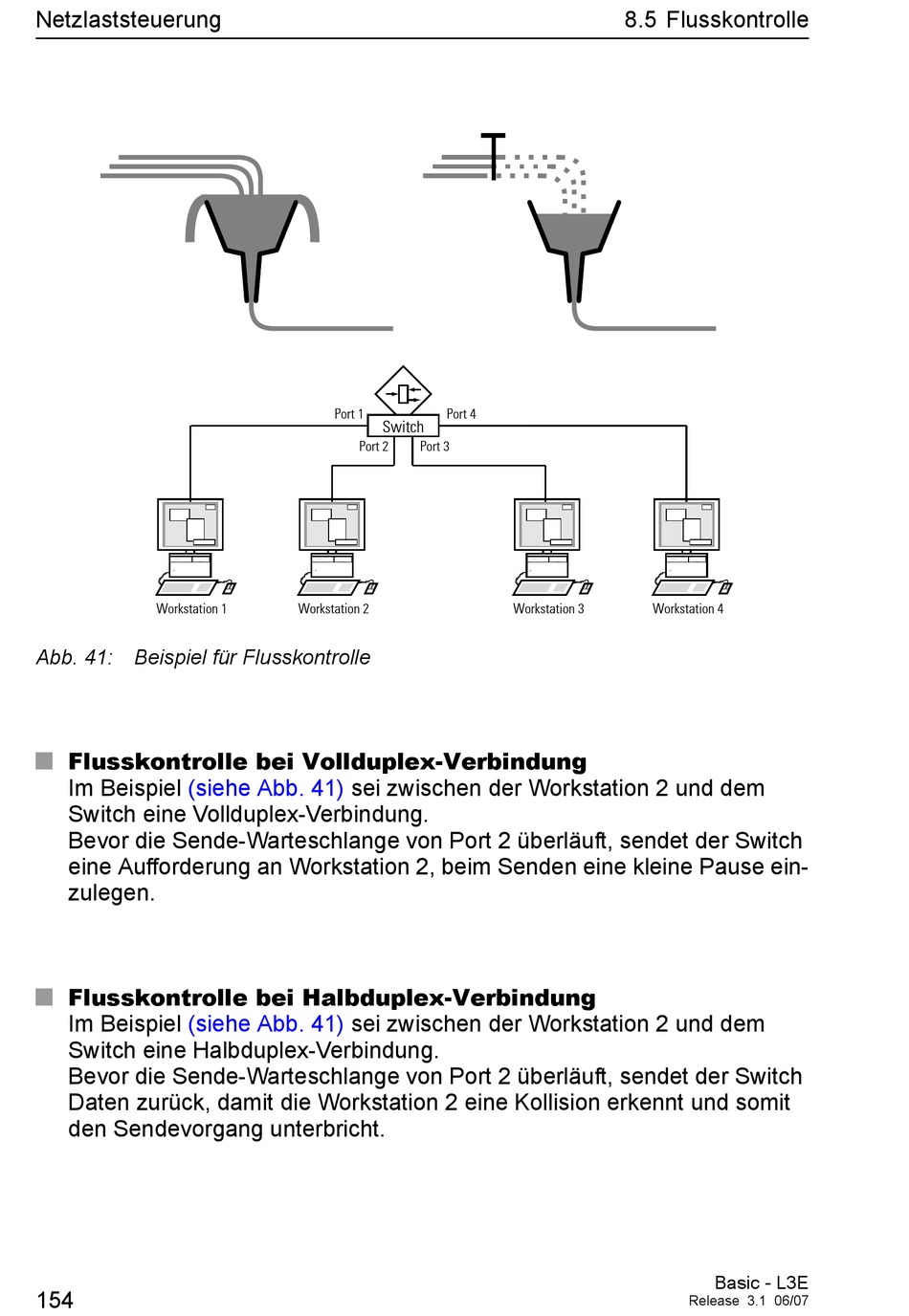

Abb. 41: Beispiel für Flusskontrolle

Flusskontrolle bei Vollduplex-Verbindung

U
Im Beispiel (siehe Abb. 41)
Switch eine Vollduplex-Verbindung.
Bevor die Sende-Warteschlange von Port 2 überläuft, sendet der Switch
eine Aufforderung an Workstation 2, beim Senden eine kleine Pause ein-
zulegen.

Flusskontrolle bei Halbduplex-Verbindung

U
Im Beispiel (siehe Abb. 41)
Switch eine Halbduplex-Verbindung.
Bevor die Sende-Warteschlange von Port 2 überläuft, sendet der Switch
Daten zurück, damit die Workstation 2 eine Kollision erkennt und somit
den Sendevorgang unterbricht.
154
Port 1 Port 4
Switch
Port 2 Port 3
Workstation 2
sei zwischen der Workstation 2 und dem
sei zwischen der Workstation 2 und dem
8.5 Flusskontrolle
Workstation 3 Workstation 4
Basic - L3E
Release 3.1 06/07
