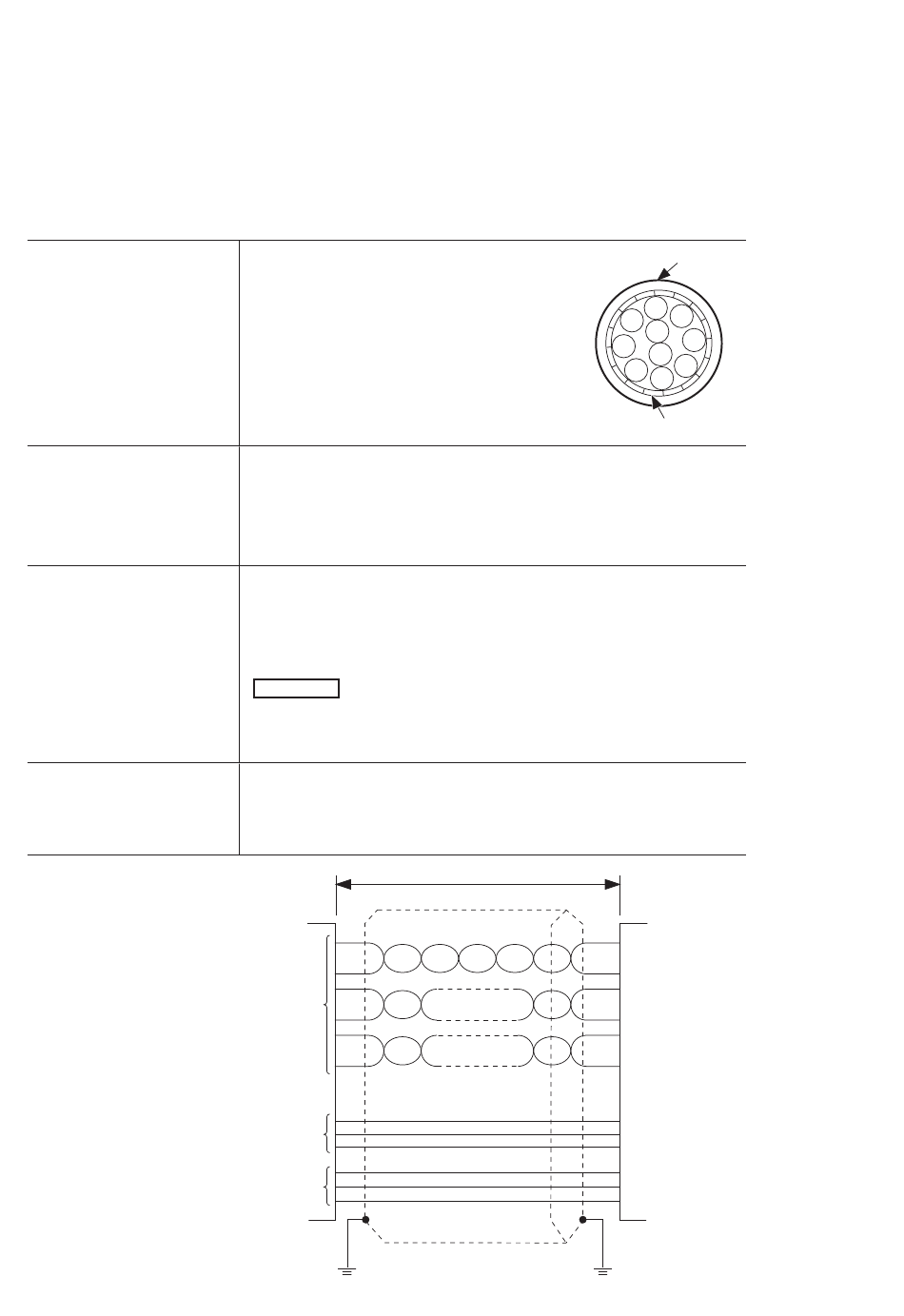

4-5. Ausgangskabel-Spezifi kationen

In der nachstehenden Tabelle sind die Spezifi kationen für die an den Ausgangsanschluss
anzuschließenden Ausgangskabel aufgeführt. Die Ausgangskabel sind vom Kunden
bereitzustellen.
Kabelausführung
Versorgungsspannung
Kabellänge
Anschluss
Ausgabe: A/B-Quadratursignale,
Bezugspunktsignale,
Alarmsignale
8
(G)
• Verwenden Sie ein abgeschirmtes
Kabel.
• Die Ausgangssignale verwenden
einen Spannungsdifferenz-
Leitungstreiberausgang.
Verwenden Sie eine verdrillte
Doppelleitung mit einer Dicke von
mindestens 28 AWG.
Stellen Sie die Versorgungsspannung so ein, dass sie
den vorgeschriebenen Wert im Stromversorgungs-
Eingangsanschlussteil (Ausgangsanschlussteil des MJ632
oder Kabelteil) einhält.
Vorgeschriebener Wertbereich: 4,75 V bis 5,25 V Gleichstrom
• Halten Sie die Kabellänge so kurz wie möglich, um
Rauscheinstreuungen zu verhindern.
• Bei Verwendung einer verdrillten Doppelleitung mit einer
Dicke von 28 AWG oder höher darf die Kabellänge 30 m
nicht überschreiten.
Hinweis
Die maximale Kabellänge kann je nach dem verwendeten
Kabel (Ausführung, Dicke und andere Faktoren)
unterschiedlich sein.
• Verbinden Sie die abgeschirmten Drähte des Kabels mit
einem Anschlussgehäuse.
• Verbinden Sie die abgeschirmten Drähte mit der
Rahmenmasse.
MJ632
(28 AWG oder dicker)
+5 V
0 V
maximal 30 m
Verdrillte
Doppelleitung
Mantel
Geflechtschirm
Empfänger
MJ632
