CH33 / CH34

Signalspezifi kationen von CH33 / CH34

Kabelfarbe
Vollduplex
Braun 0 V
Schwarz 0 V
Grün +5 V
Violett +5 V
Blau CNT
Gelb N.C.
Orange SD
Grau –SD
Rot RQ
Weiß –RQ
(Hinweis 1) Bei Verwendung eines CH33-Kabels mit unterminierten Enden ist darauf zu achten, dass das Kabel abgetrennt
und innerhalb des Steckverbinders abisoliert ist. Durch einen Anschluss des Kabels kann der Maßstab beschädigt
werden.
(Hinweis 2) Bei Verwendung eines CH33-Kabels mit unterminierten Enden ist darauf zu achten, dass das Kabel abgetrennt und
innerhalb des Steckverbinders abisoliert ist. Ein Anschluss des Kabels ist nicht erforderlich.
Hinweise
• Da immer jeweils zwei Kabel für +5 V und 0 V vorhanden sind, müssen diese Kabel paarweise
angeschlossen werden, wenn keine Stromversorgung mit Fernabtastfunktion verwendet wird.
Wenn nur ein Kabel angeschlossen wird, fällt die Kabelspannung ab, so dass der Maßstab möglicherweise
nicht funktioniert.
• Wenn eine Stromversorgung mit Fernabtastfunktion verwendet wird, verwenden Sie das schwarze und
das violette Kabel für die Fernabtastung.
Da immer jeweils zwei Kabel für +5 V und 0 V vorhanden sind, müssen diese Kabel paarweise angeschlossen
werden. Falls nur ein Kabel angeschlossen wird, funktioniert der Maßstab aufgrund des Spannungsabfalls
im Kabel möglicherweise nicht.
SR87, CH33 / CH34
Signalspezifi kationen
Halbduplex
0 V
0 V
+5 V
+5 V
(Hinweis 1) (Hinweis 1)
CNT
(Hinweis 2) N.C. (Hinweis 2)
N.C. (Hinweis 2)
(Hinweis 2)
N.C.
SD/RQ
–SD/–RQ

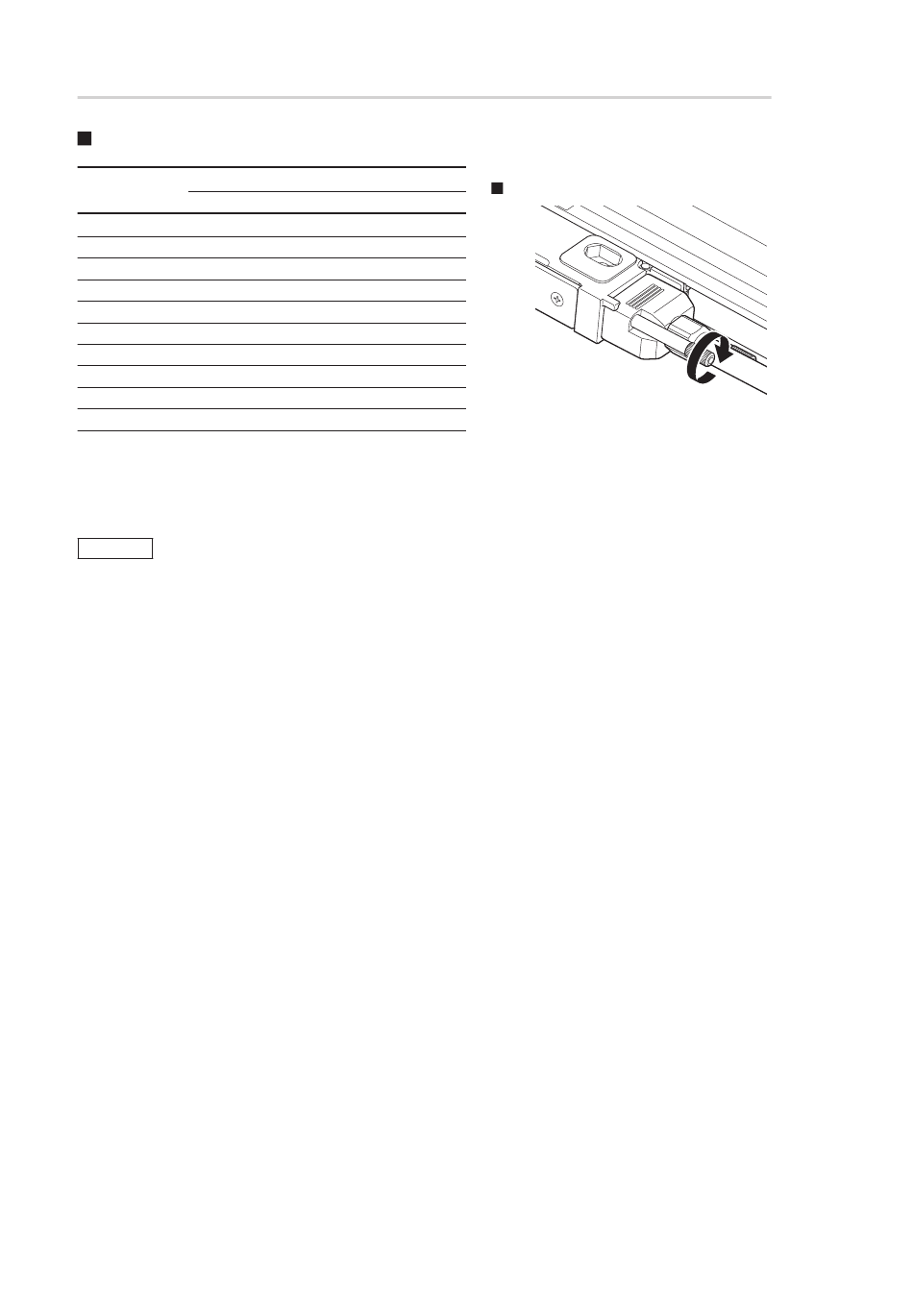

Sichern des Steckverbinders
Ziehen Sie die Stellschraube
des Steckverbinders fest auf ein
Anzugsmoment von 0,36 N·m an.
