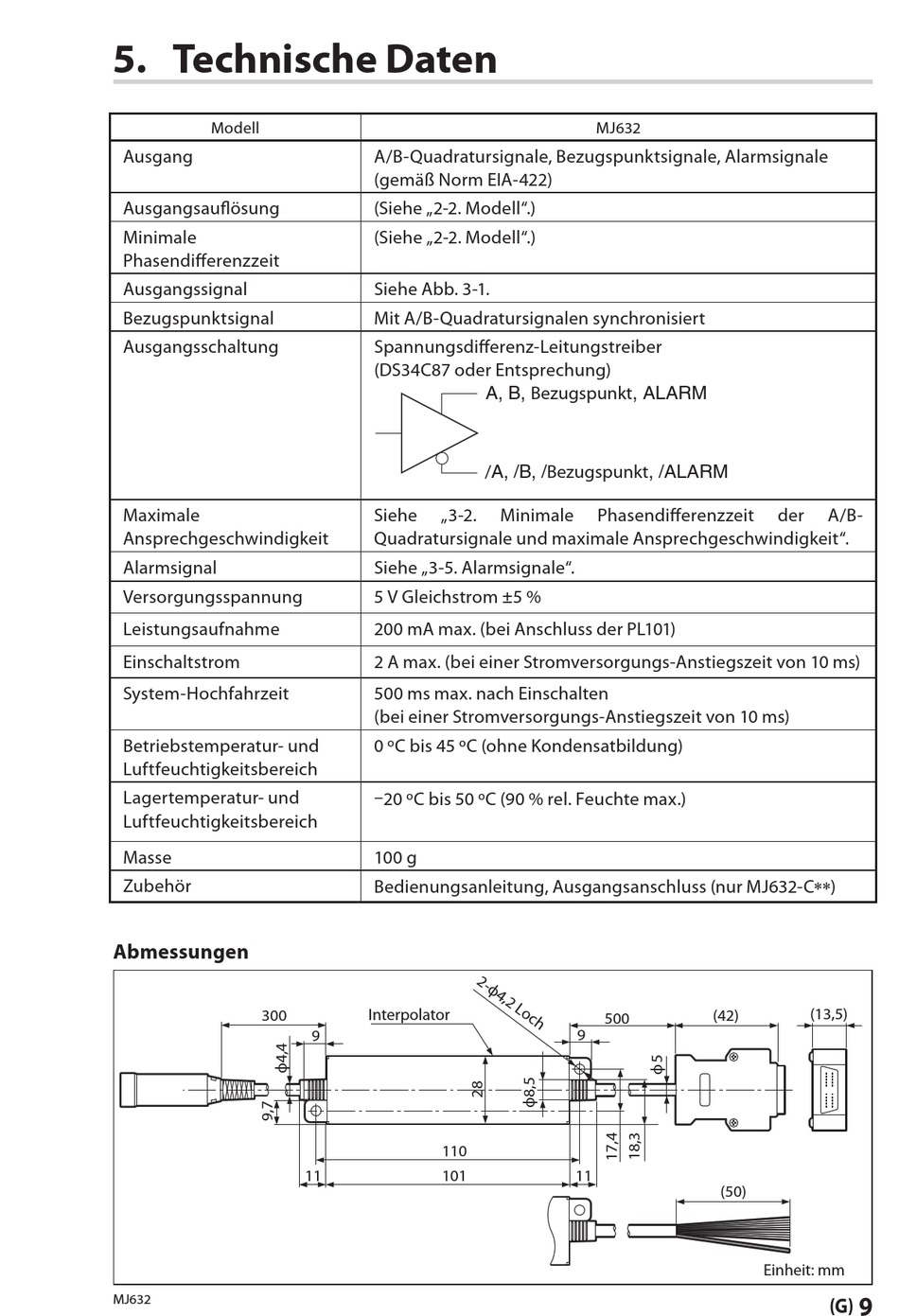

5. Technische Daten

Modell
Ausgang
Ausgangsaufl ösung
Minimale
Phasendiff erenzzeit
Ausgangssignal
Bezugspunktsignal
Ausgangsschaltung
Maximale
Ansprechgeschwindigkeit
Alarmsignal
Versorgungsspannung
Leistungsaufnahme
Einschaltstrom
System-Hochfahrzeit
Betriebstemperatur- und
Luftfeuchtigkeitsbereich
Lagertemperatur- und
Luftfeuchtigkeitsbereich
Masse
Zubehör
Abmessungen
300
MJ632
A/B-Quadratursignale, Bezugspunktsignale, Alarmsignale
(gemäß Norm EIA-422)
(Siehe „2-2. Modell".)
(Siehe „2-2. Modell".)
Siehe Abb. 3-1.
Mit A/B-Quadratursignalen synchronisiert
Spannungsdiff erenz-Leitungstreiber
(DS34C87 oder Entsprechung)
Siehe „3-2.
Quadratursignale und maximale Ansprechgeschwindigkeit".
Siehe „3-5. Alarmsignale".
5 V Gleichstrom ±5 %
200 mA max. (bei Anschluss der PL101)
2 A max. (bei einer Stromversorgungs-Anstiegszeit von 10 ms)
500 ms max. nach Einschalten
(bei einer Stromversorgungs-Anstiegszeit von 10 ms)
0 ºC bis 45 ºC (ohne Kondensatbildung)
‑20 ºC bis 50 ºC (90 % rel. Feuchte max.)
100 g
Bedienungsanleitung, Ausgangsanschluss (nur MJ632-C∗∗)
Interpolator
9
110
11 101
MJ632
A, B, Bezugspunkt, ALARM
/A, /B, /Bezugspunkt, /ALARM
Minimale Phasendiff erenzzeit
500
9
11
der A/B-
(13,5)
(42)
(50)
Einheit: mm
9
(G)
