3-3. 移動方向と出力の位相関係
A/B 相の位相関係は下表のとおりです。移動方向と極性によって、位相関係は異
なります。
極性は、ご購入の製品型名で確認することができます。(「2-2. 型名」参照 )

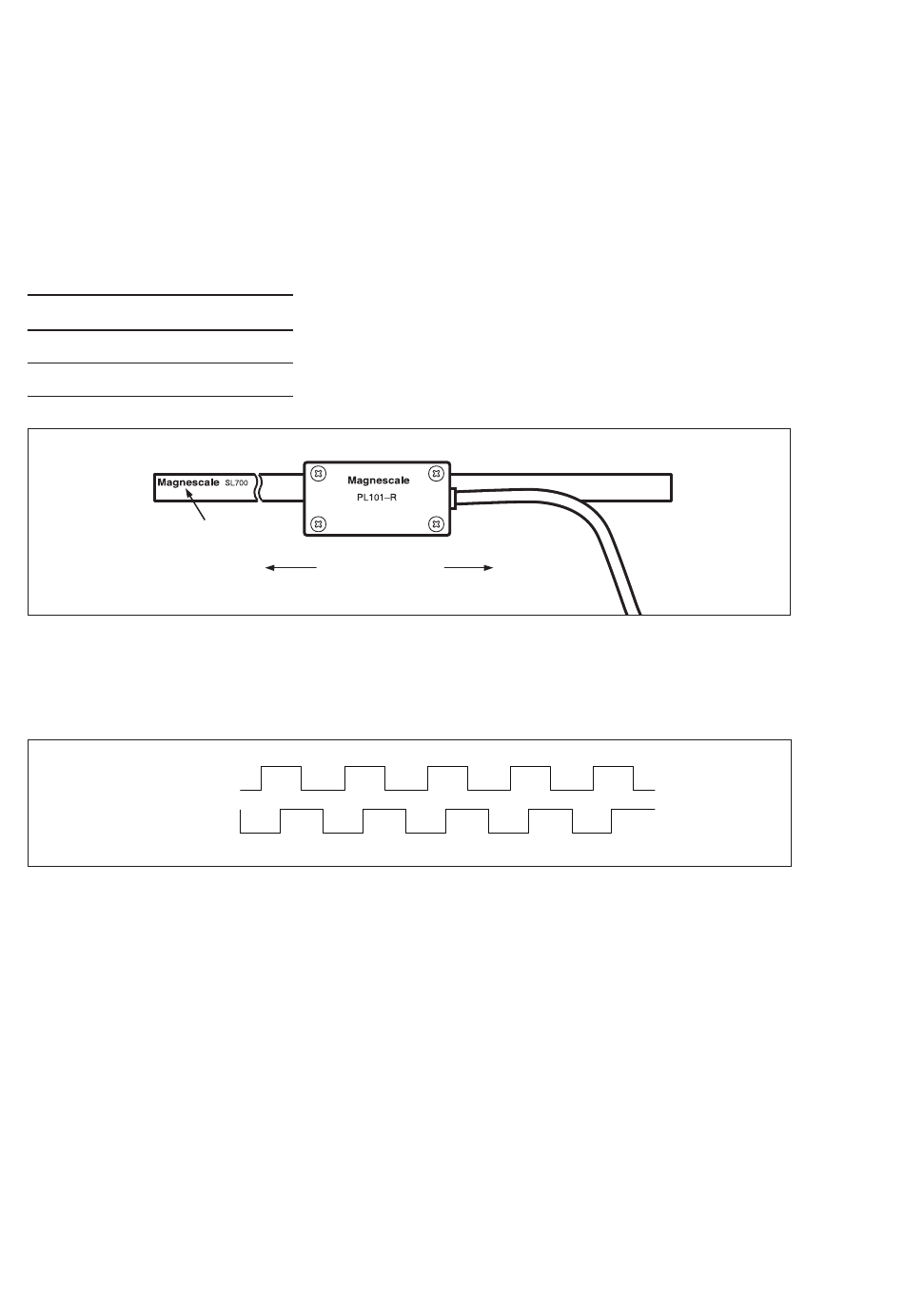

ヘッドユニットを右方向 ( 下図参照 ) に移動した場合
極性 位相進み
+ A 相位相進み
‑ B 相位相進み
Magnescaleマーク
出力信号
極性が +、移動方向が右の場合
A 相
B 相
3-4. 原点
MJ632 は、ヘッドユニットが検出した原点信号を A/B 相同期原点に変換して出
力します。
原点出力信号幅は A 相と B 相がともに Hi レベルの間、同期原点を出力します。
( 図 3-1 参照 )
4
(J)
左方向 右方向
図 3-2
図 3-3
MJ632
