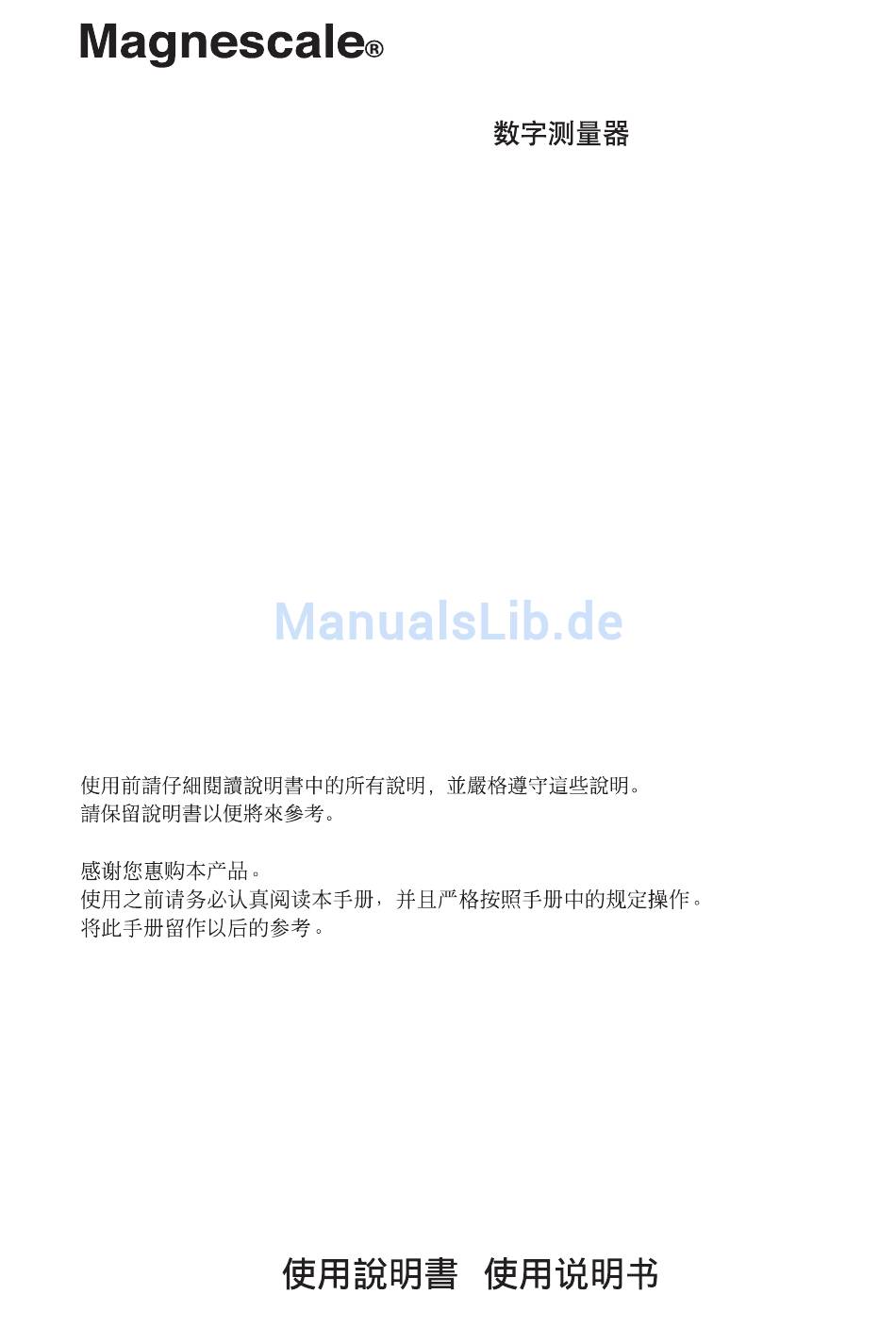

デジタルゲージ / 數位測量器 /
/

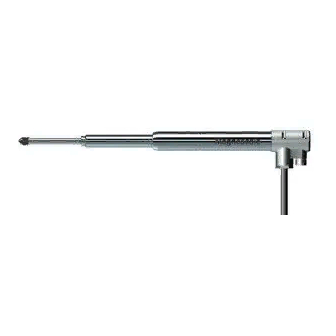

Digital Gauge / Digitale Messtaster
DK830SR / DK830SLR /
DK830SVR
お買い上げいただき、ありがとうございます。
ご使用の前に、この取扱説明書を必ずお読みください。
ご使用に際しては、この取扱説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
Read all the instructions in the manual carefully before use and strictly follow them.
Keep the manual for future references.
Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie beim
Betrieb des Geräts den Anweisungen. Bewahren Sie diese Bedienungsanleitung zum
späteren Nachlesen grif bereit auf.
取扱説明書 /
/
/
Instruction Manual / Bedienungsanleitung
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Magnescale DK830SR
Inhaltszusammenfassung für Magnescale DK830SR
- Seite 1 デジタルゲージ / 數位測量器 / Digital Gauge / Digitale Messtaster DK830SR / DK830SLR / DK830SVR お買い上げいただき、ありがとうございます。 ご使用の前に、この取扱説明書を必ずお読みください。 ご使用に際しては、この取扱説明書どおりお使いください。 お読みになった後は、後日お役に立つこともございますので、必ず保管してください。 Read all the instructions in the manual carefully before use and strictly follow them. Keep the manual for future references. Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie beim Betrieb des Geräts den Anweisungen.
-
Seite 13: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Bei dem Entwurf von Magnescale Co., Ltd. Produkten wird größter Wert auf die Sicherheit gelegt. Unsachgemäße Handhabung während des Betriebs oder der Installation ist jedoch gefährlich und kann zu Feuer, elektrischen Schlägen oder anderen Unfällen führen, die schwere Verletzungen oder Tod zur Folge haben können. Darüber hinaus kann falsche Behandlung die Leistung der Maschine verschlechtern. - Seite 14 Allgemeine Vorsichtsmaßnahmen Beachten Sie bei der Verwendung von Magnescale Co., Ltd. Produkten die folgenden allgemeinen sowie die in dieser Bedienungsanleitung besonders hervorgehobenen Vorsichtsmaßnahmen, eine sachgerechte Behandlung Produkte gewährleisten. • Vergewissern Sie sich vor und während des Betriebs, dass unsere Produkte einwandfrei funktionieren.
- Seite 15 Inhaltsverzeichnis 1. Zur besonderen Beachtung ..........1 2. Montageanleitung ............2 3. Teilebezeichnungen ............3 4. Technische Daten ............4 5. Messtaster-Ausgangssignale ......... 5 5-1. Ausgangssignal-Phasendif erenz................5 5-2. Ausgangssignalalarm ....................6 5-3. Empfänger ........................6 6. Sonderzubehör..............7 7. Abmessungen ..............8...
-
Seite 16: Zur Besonderen Beachtung
Modell DK830SLR einen der Schutzklasse IP67 gleichwertigen Schutz. Bei Verwendung des als Sonderzubehör erhältlichen Balgensatzes DZ830BV liefert das Modell DK830SVR einen der Schutzklasse IP67 gleichwertigen Schutz. Das Modell DK830SR kann nicht in Verbindung mit einem Balgensatz verwendet werden. • Bei Verwendung eines als Sonderzubehör erhältlichen Balgensatzes in Verbindung mit dem Modell DK830SLR oder DK830SVR können organische Lösungsmittel, Ozon,... -
Seite 17: Montageanleitung
2. Montageanleitung • Sicherstellen, dass der Schat des Messtasters für die Montage fest eingespannt ist. • Bei der Montage den Messtaster so sichern, dass die Montageschrauben nicht in direkten Kontakt mit dem Gerät kommen. • Zum Anbringen und Entfernen des Fühlers den mitgelieferten Schraubenschlüssel verwenden. -
Seite 18: Teilebezeichnungen
3. Teilebezeichnungen DK830SR Fühler (Austauschbar) Schaft DK830SLR Fühler (Austauschbar) Lufteinlassöf nung Schaft DK830SVR Fühler (Austauschbar) Lufteinlassöf nung Schaft Interpolationseinheit Kabel Stecker Abbildung: DK830SLR... -
Seite 19: Technische Daten
22 m Elektronikteil) Minimum 10 Lebensdauer Minimum 20 Millionen Hube ohne Schock Millionen Hube ohne Schock Ohne Interpolationseinheit und Stecker Bei Verwendung eines als Sonderzubehör erhältlichen Balgensatzes Ohne Kabel und Interpolationseinheit Abhängig von der von Magnescale Co., Ltd., festgelegten Auswertungsprüfung... -
Seite 20: Messtaster-Ausgangssignale
5. Messtaster-Ausgangssignale Bei den von diesem Messtaster ausgegebenen Signalen handelt es sich um A/B- Quadratursignale und Bezugspunkt-Ausgangssignale in Form einer Spannungsdif erential- Leitungstreiberausgabe gemäß EIA-422. Signal A Signal B Bezugspunkt- Ausgangssignal Der Bezugspunkt ist der synchronisierte Bezugspunkt, der sich auf H-Niveau bei ndet, wenn Signal A und Signal B sich auf H-Niveau bei nden. -
Seite 21: Ausgangssignalalarm
Bei Standardspezii kationen ist die minimale Phasendif erenz fest auf 50 ns eingestellt, doch stehen Sonderspezii kationen mit den in der nachstehenden Tabelle aufgelisteten minimalen Phasendif erenzen zur Verfügung. Minimale A/B- Signal A- Zulässige Zähler- Maximale Quadratursignal- Bemerkungen Zyklus frequenz Ansprechgeschwindigkeit Phasendif erenz 50 ns... -
Seite 22: Sonderzubehör
6. Sonderzubehör • Die Montagebuchse DZ-811 ist als Option erhältlich, um den Messtaster am Montagehalter DZ-501 anzubringen. • Balgensatz DZ830BL (für Modell DK830SLR) DZ830BV (für Modell DK830SVR) Balgen M2,5×0,45 M2,5×0,45 Verlängerungsspindel M2,5×0,45 M2,5×0,45 Einheit: mm • Verlängerungskabel CE22-01: 1 m, CE22-03: 3 m, CE22-05: 5 m, CE22-10: 10 m Blankdrahtfarben 55,5 Signal... -
Seite 23: Abmessungen
7. Abmessungen Änderungen der technischen Daten und des Aussehens jederzeit vorbehalten. DK830SR Einheit: mm 195,2 88,4 39,6 45,7 2-φ4,5 Bohrung Dicke: t=15,2 mm Kabellänge: 0,3 m (101) Kabellänge: 2 m DK830SLR 185,5 88,4 39,6 45,7 φ4,8 169,4 10,2 DK830SVR 154,5... - Seite 24 このマニュアルに記載されている事柄 Le matériel contenu dans ce manuel の著作権は当社にあり、説明内容は機 consiste en informations qui sont la 器購入者の使用を目的としています。 propriété de Magnescale Co., Ltd. et sont したがって、当社の許可なしに無断で destinées exclusivement à l'usage des 複写したり、説明内容 ( 操作、保守な acquéreurs de l'équipement décrit dans ど ) と異なる目的で本マニュアルを使 ce manuel.
