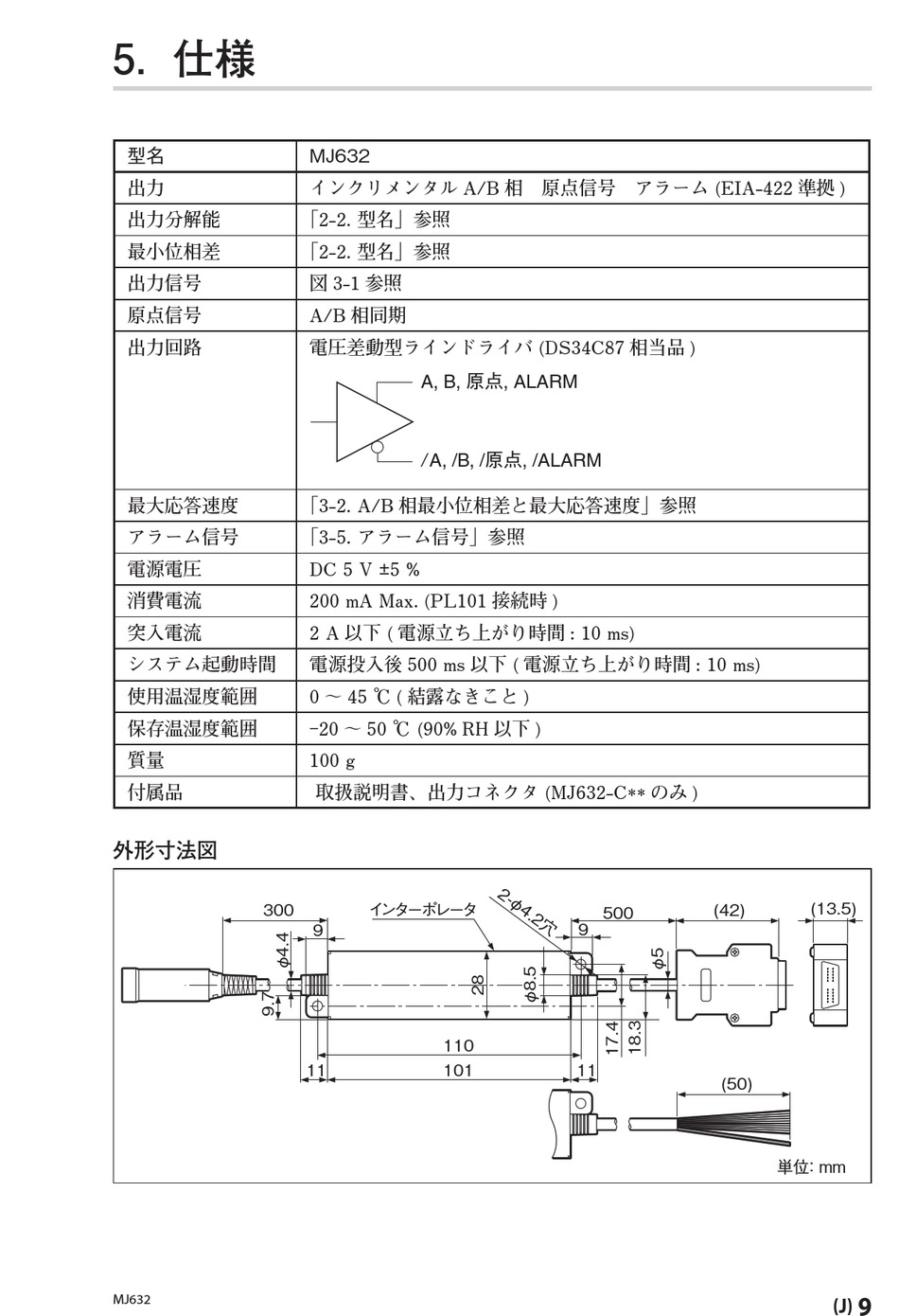

5. 仕様
型名
出力
出力分解能
最小位相差
出力信号
原点信号
出力回路
最大応答速度
アラーム信号
電源電圧
消費電流
突入電流
システム起動時間
使用温湿度範囲
保存温湿度範囲
質量
付属品
外形寸法図
300
MJ632
MJ632
インクリメンタル A/B 相 原点信号 アラーム (EIA-422 準拠 )
「2-2. 型名」参照
「2-2. 型名」参照
図 3-1 参照
A/B 相同期
電圧差動型ラインドライバ (DS34C87 相当品 )
A, B, 原点, ALARM
/A, /B, /原点, /ALARM
「3-2. A/B 相最小位相差と最大応答速度」参照
「3-5. アラーム信号」参照
DC 5 V ± 5 %
200 mA Max. (PL101 接続時 )
2 A 以下 ( 電源立ち上がり時間 : 10 ms)
電源投入後 500 ms 以下 ( 電源立ち上がり時間 : 10 ms)
0 〜 45 ℃ ( 結露なきこと )
‑20 〜 50 ℃ (90% RH 以下 )
100 g
取扱説明書、出力コネクタ (MJ632-C∗∗ のみ )
イ ンターポレータ
9
110
11 101
(42)
500
9
11
(50)
(13.5)
単位 ： mm
9
(J)
