3-3. Zusammenhang zwischen Bewegungsrichtung und
Ausgangsphase
Die Phasenbeziehung zwischen A/B-Quadratursignalen wird in der nachstehenden Tabelle
gezeigt. Die Phasenbeziehung variiert in Abhängigkeit von der Bewegungsrichtung und
Polarität.
Die Polarität kann auf der Grundlage des Modells überprüft werden. (Siehe „2-2.
Modell".)

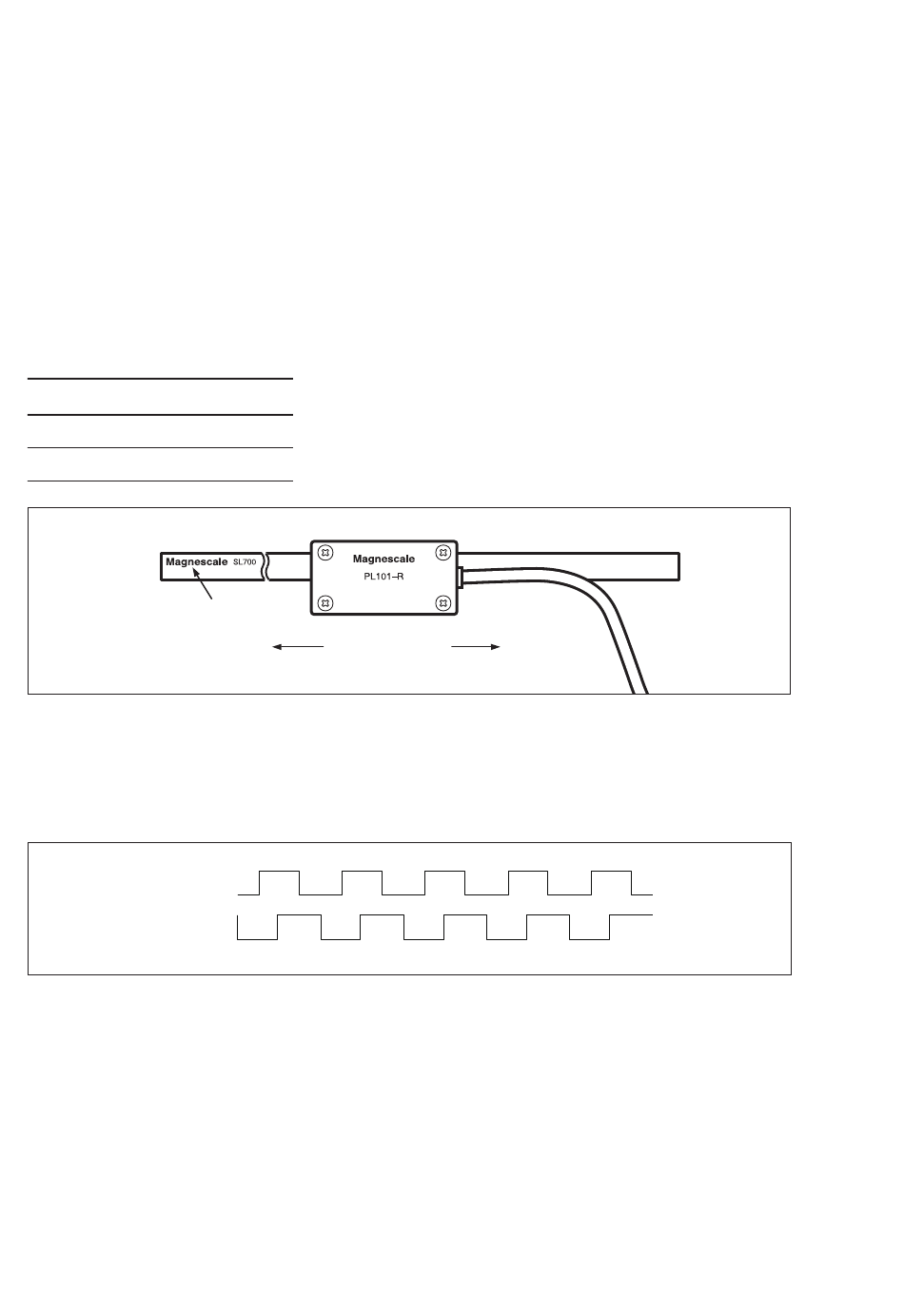

Wenn die Lesekopfeinheit nach rechts bewegt wurde (siehe die nachstehende Abbildung):
Polarität Voreilende Phase
+
Signal A eilt vor
‑
Signal B eilt vor.
Magnescale-Schriftzug
Magnescale-Schriftzug
nach links
nach links
Ausgangssignale
Bei positiver (+) Polarität und Bewegung nach rechts
Signal A
Signal A
Signal B
Signal B
3-4. Bezugspunkt
Der MJ632 wandelt die von der Lesekopfeinheit erfassten Bezugspunktsignale in
Bezugspunktsignale um, die mit den A/B-Quadratursignalen synchron sind, und gibt
diese Signale aus.
Bei der Bezugspunkt-Ausgangssignalbreite werden die synchronisierten Bezugspunktsignale
ausgegeben, während sowohl Signal A als auch Signal B auf „hoch" liegen. (Siehe Abb. 3-1.)
4
(G)
nach rechts
nach rechts
Abb. 3-2
Abb. 3-3
MJ632
