2. Ausgangssignal
2-1. Signalspezifi kationen
2-1-1. RU74

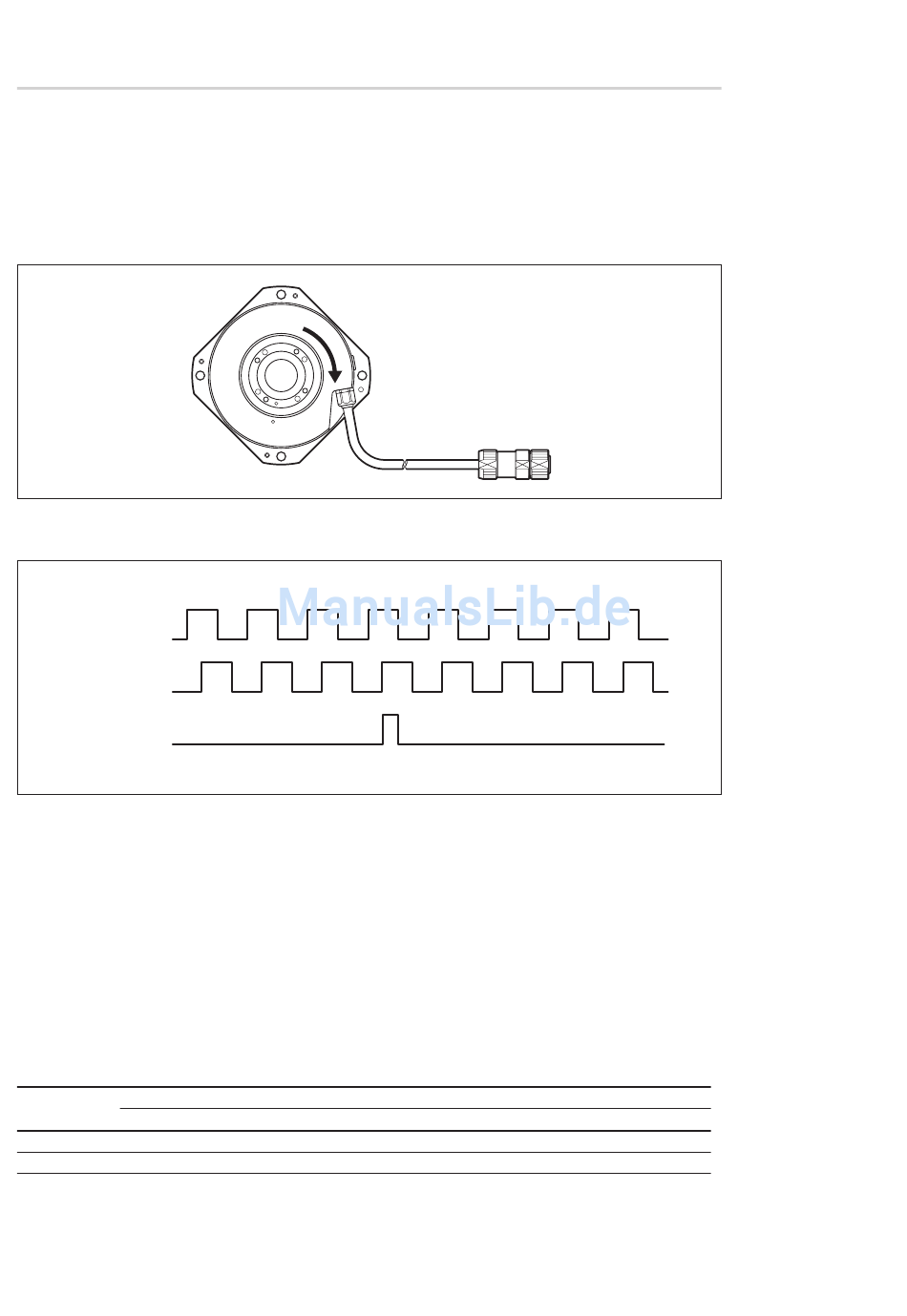

Bei Draufsicht des Maßstabs und Rechtsdrehung der Welle ergibt sich eine Voreilung des A-Signals für
„positive" Polarität und des B-Signals für „negative" Polarität.
Wenn die Polarität „positiv" ist
A-Signal
B-Signal
Bezugspunkt-
Ausgangssignal
Der Drehwinkel des Maßstabs wird alle 50 ns abgetastet, und das Signal wird mit einer Phasendiff erenzzeit
ausgegeben, die proportional zum Drehwinkel ist.
Die Phasendiff erenzzeit ändert sich in ganzzahligen Vielfachen von 50 ns.
In den folgenden Fällen nimmt das A/B-Phasenverschiebungssignal hohe Impedanz an.
Der Alarm wird durch Ausschalten und erneutes Einschalten der Stromversorgung
zurückgesetzt.
• Wenn die Phasendiff erenzzeit des A/B-Phasenverschiebungssignals kleiner als die minimale
Phasendiff erenzzeit ist
• Wenn Rauschen oder andere Funktionsstörungen auft reten
Ansprechdrehzahl (min
Aufl ösung
Einstellung der minimalen Phasendiff erenzzeit (ns)
50
Ca. 1/1.000°
2000
Ca. 1/10.000°
267
2
(G)
CW
)
-1
100
150
200
1332
888
666
133
89
67
250
300
400
533
444
333
500
650
1000
266
205
133
RU74 / RU77
