4-5. 出力ケーブル仕様
出力コネクタに接続する出力ケーブル用の仕様です。出力ケーブルはお客様でご
用意ください。
ケーブルの種類
電源電圧
ケーブル長
接続
出力 ： A/B相、
原点信号、
アラーム信号
8
(J)
・ シールドされたケーブルをご使用ください。
・ 各出力信号は、電圧差動型ラインドライバ
出力です。AWG28 以上のツイストペア線
をご使用ください。
電源入力端子部 (MJ632 の出力コネクタ部またはケーブル部 ) で次
の値を満たしてください。
【規定値】DC 4.75 〜 5.25 V
・ ノイズの混入を防止するため、極力短くしてください。
・ AWG28 以上の太さのツイストペア線の場合は、30 m 以下とし
てください。
注意
使用されるケーブル ( 種類や太さなど ) により、最大ケーブル長は
異なることがあります。
・ ケーブルのシールド線は、各コネクタのケースに接続してくだ
さい。
・ シールド線は、フレームグランドに接続してください。

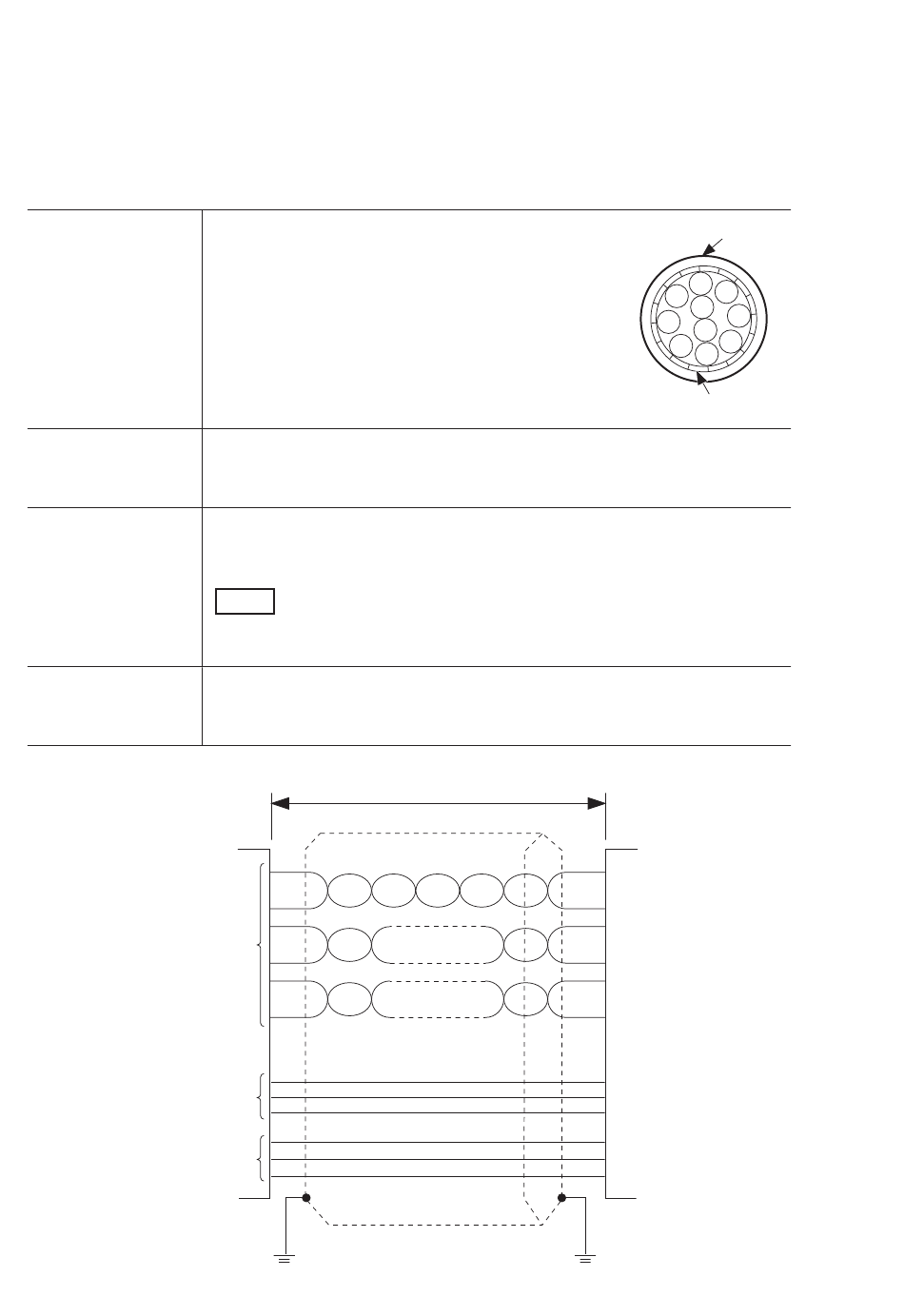

MJ632
AWG28以上の太さの
+5 V
0 V
30 m以下
ツイ ス トベア線
外被
編組シール ド
受信
装置
MJ632
