FAAC A100 COMPACT Handbuch Seite 57

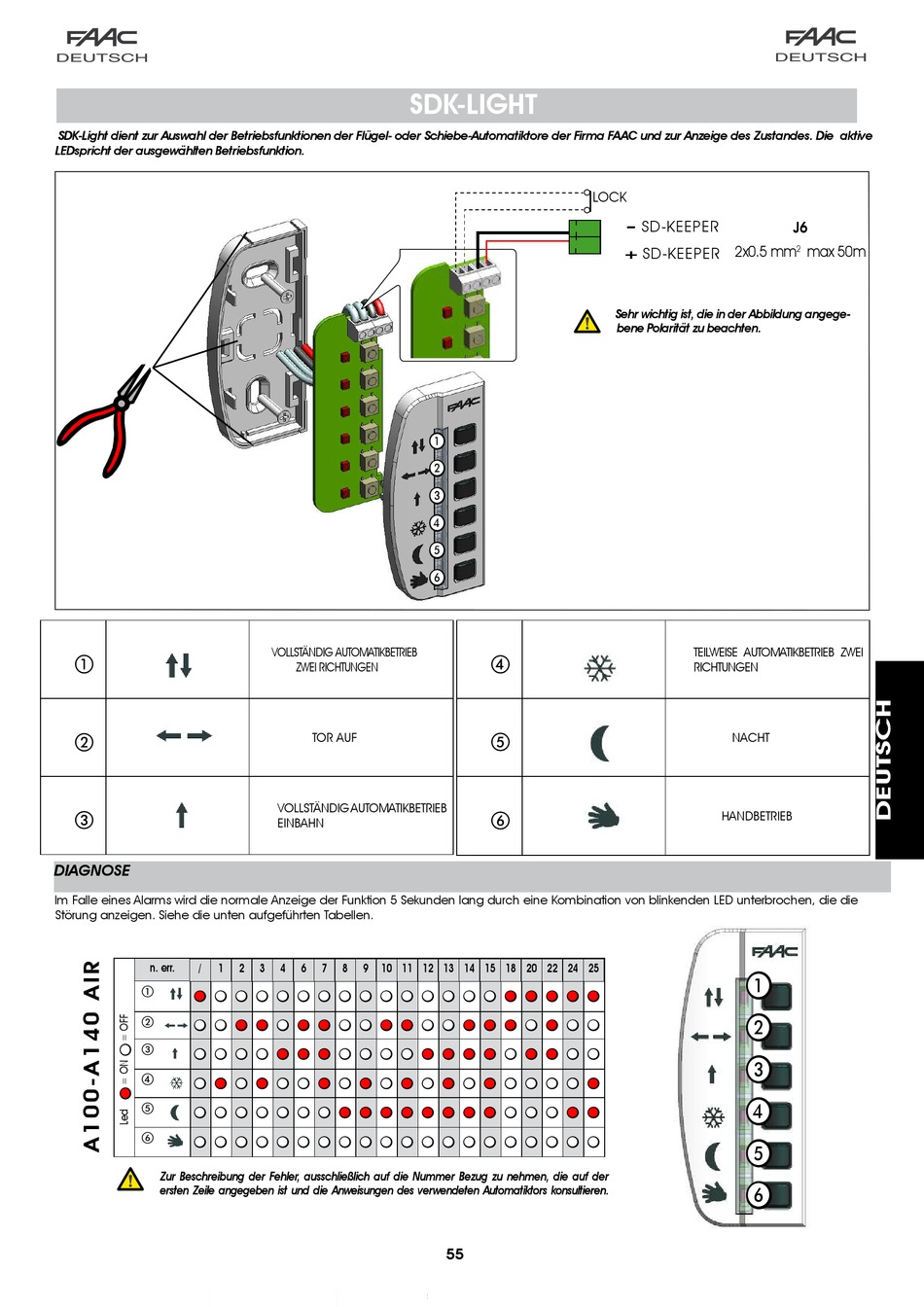

SDK-Light dient zur Auswahl der Betriebsfunktionen der Flügel- oder Schiebe-Automatiktore der Firma FAAC und zur Anzeige des Zustandes. Die aktive
LEDspricht der ausgewählten Betriebsfunktion.
a a
b b
c c
DIAGNOSE
Im Falle eines Alarms wird die normale Anzeige der Funktion 5 Sekunden lang durch eine Kombination von blinkenden LED unterbrochen, die die
Störung anzeigen. Siehe die unten aufgeführten Tabellen.
n. err. / 1
/ 1
a
b
c
d
e
f
Zur Beschreibung der Fehler, ausschließlich auf die Nummer Bezug zu nehmen, die auf der
ersten Zeile angegeben ist und die Anweisungen des verwendeten Automatiktors konsultieren.
SDK-LIGHT
VOLLSTÄNDIG AUTOMATIKBETRIEB
ZWEI RICHTUNGEN
TOR AUF
VOLLSTÄNDIG AUTOMATIKBETRIEB
EINBAHN
2 3 4 6 7 8 9 1 0 1 1
2 3 4 6 7 8 9 10 11
LOCK
A
B
C
D
E
F
d d
e e
f f
1 2 1 3 1 4 1 5 1 8 2 0 2 2 2 4 2 5
12 13 14 15 18 20 22 24 25
55
- SD-KEEPER
2x0.5 mm
+ SD-KEEPER
Sehr wichtig ist, die in der Abbildung angege-
bene Polarität zu beachten.
TEILWEISE AUTOMATIKBETRIEB ZWEI
RICHTUNGEN
NACHT
HANDBETRIEB
A
B
C
D
E
F
J6
max 50m
2
