2B VORBEREITUNG DER FLÜGEL
Verwiesen wird auf das Kapitel 2A der Montageanweisungen für
die bereits zusammengebaute Automation.
4B EINSTELLUNG DER FLÜGEL
Verwiesen wird auf das Kapitel 4A der Montageanweisungen für
die bereits zusammengebaute Automation.
6B MONTAGE DER RIEMENBEFESTIGUNG UND BÜRSTEN
Automationen mit Doppelflügel:
Zwei Riemenbefestigungen auf den weiter innen liegenden
Schlitten sowie die Bürsten montieren (siehe Abb. 34 Bez. A).
Bürste
Durchgangsbereich
Durchgangsbereich
Einzelflügel Schließung links
3B MONTAGE DER UNTEREN GLEITSCHUHE
Verwiesen wird auf das Kapitel 3A der Montageanweisungen für
die bereits zusammengebaute Automation.
5B EINSTELLUNG DER MECHANISCHEN ANSCHLÄGE
Verwiesen wird auf die Kapitel 5A und 6A der Montageanweisungen
für die bereits zusammengebaute Automation.
Automationen mit Einzelflügel:
Die Riemenbefestigung und die Bürsten montieren, wie in Abb.
34 Bez. B angegeben
A
Einzelflügel Schließung rechts
Durchgangsbereich
Bürste
21
Bürste
B

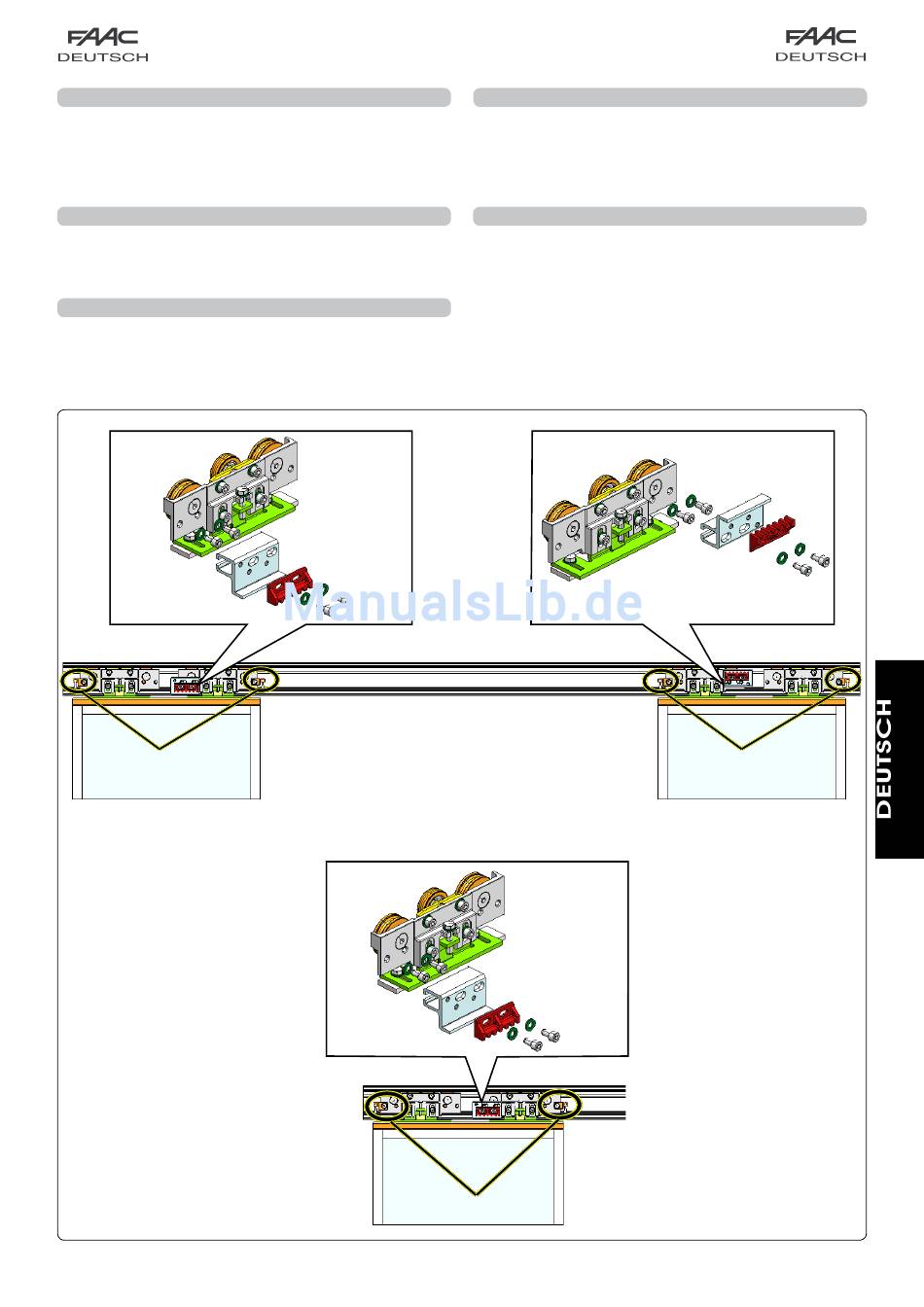

Abb. 34
