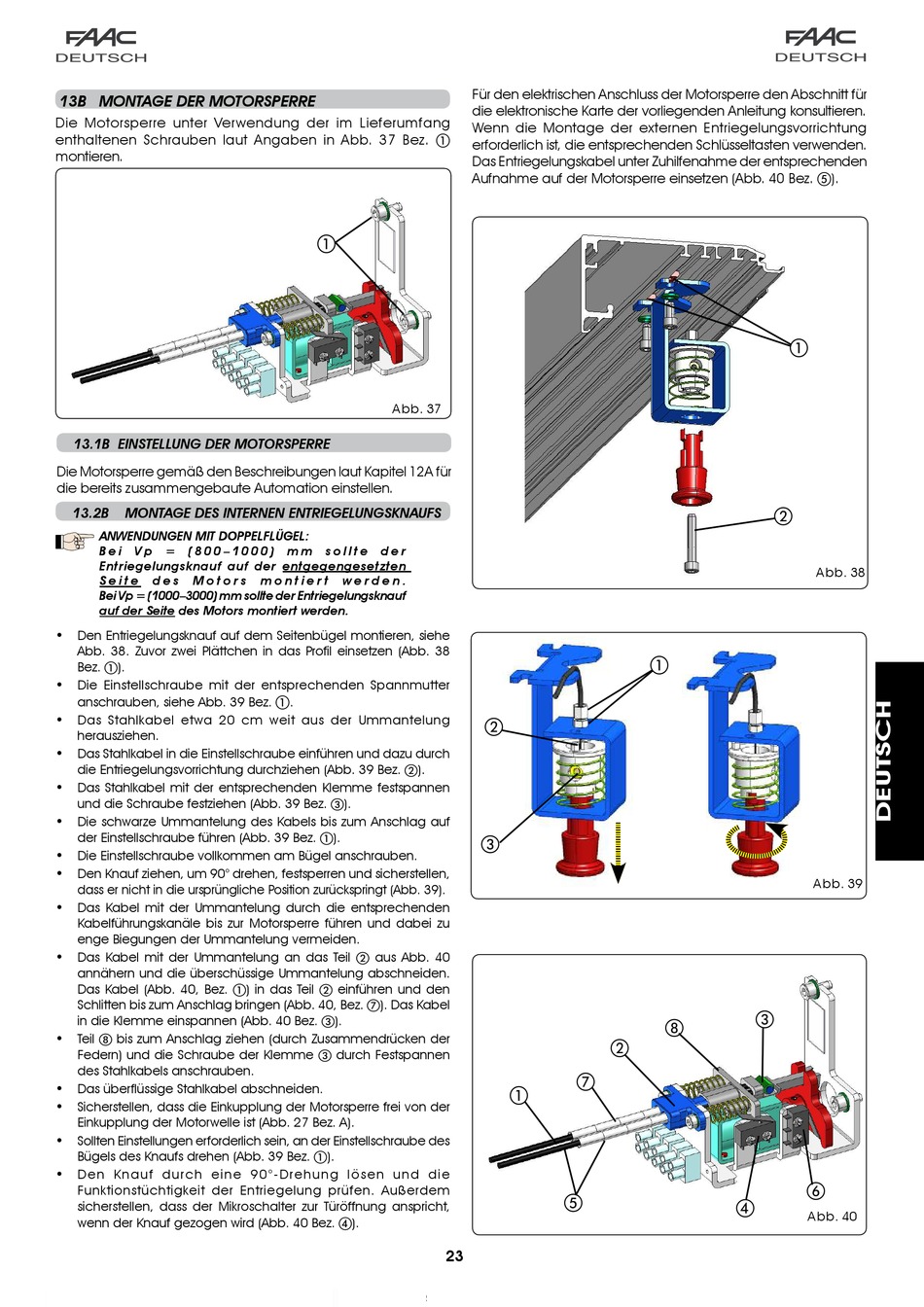

13B MONTAGE DER MOTORSPERRE
Die Motorsperre unter Verwendung der im Lieferumfang
enthaltenen Schrauben laut Angaben in Abb. 37 Bez. a
montieren.
13.1B EINSTELLUNG DER MOTORSPERRE
Die Motorsperre gemäß den Beschreibungen laut Kapitel 12A für
die bereits zusammengebaute Automation einstellen.
13.2B MONTAGE DES INTERNEN ENTRIEGELUNGSKNAUFS
ANWENDUNGEN MIT DOPPELFLÜGEL:
B e i V p = ( 8 0 0 – 1 0 0 0 ) m m s o l l t e d e r
Entriegelungsknauf auf der entgegengesetzten
S e i t e d e s M o t o r s
Bei Vp = (1000–3000) mm sollte der Entriegelungsknauf
auf der Seite des Motors montiert werden.
•
Den Entriegelungsknauf auf dem Seitenbügel montieren, siehe
Abb. 38. Zuvor zwei Plättchen in das Profil einsetzen (Abb. 38
Bez. a).
•
Die Einstellschraube mit der entsprechenden Spannmutter
anschrauben, siehe Abb. 39 Bez.
•
Das Stahlkabel etwa 20 cm weit aus der Ummantelung
herausziehen.
•
Das Stahlkabel in die Einstellschraube einführen und dazu durch
die Entriegelungsvorrichtung durchziehen (Abb. 39 Bez. b).
•
Das Stahlkabel mit der entsprechenden Klemme festspannen
und die Schraube festziehen (Abb. 39 Bez. c).
•
Die schwarze Ummantelung des Kabels bis zum Anschlag auf
der Einstellschraube führen (Abb. 39 Bez. a).
•
Die Einstellschraube vollkommen am Bügel anschrauben.
•
Den Knauf ziehen, um 90° drehen, festsperren und sicherstellen,
dass er nicht in die ursprüngliche Position zurückspringt (Abb. 39).
•
Das Kabel mit der Ummantelung durch die entsprechenden
Kabelführungskanäle bis zur Motorsperre führen und dabei zu
enge Biegungen der Ummantelung vermeiden.
•
Das Kabel mit der Ummantelung an das Teil b aus Abb. 40
annähern und die überschüssige Ummantelung abschneiden.
Das Kabel (Abb. 40, Bez. a) in das Teil b einführen und den
Schlitten bis zum Anschlag bringen (Abb. 40, Bez. g). Das Kabel
in die Klemme einspannen (Abb. 40 Bez. c).
•
Teil h bis zum Anschlag ziehen (durch Zusammendrücken der
Federn) und die Schraube der Klemme c durch Festspannen
des Stahlkabels anschrauben.
•
Das überflüssige Stahlkabel abschneiden.
•
Sicherstellen, dass die Einkupplung der Motorsperre frei von der
Einkupplung der Motorwelle ist (Abb. 27 Bez. A).
•
Sollten Einstellungen erforderlich sein, an der Einstellschraube des
Bügels des Knaufs drehen (Abb. 39 Bez. a).
•
D e n K n a u f d u r c h e i n e 9 0 ° - D r e h u n g l ö s e n u n d d i e
Funktionstüchtigkeit der Entriegelung prüfen. Außerdem
sicherstellen, dass der Mikroschalter zur Türöffnung anspricht,
wenn der Knauf gezogen wird (Abb. 40 Bez. d).
a
Abb. 37
m o n t i e r t w e r d e n .
a
.
Für den elektrischen Anschluss der Motorsperre den Abschnitt für
die elektronische Karte der vorliegenden Anleitung konsultieren.
Wenn die Montage der externen Entriegelungsvorrichtung
erforderlich ist, die entsprechenden Schlüsseltasten verwenden.
Das Entriegelungskabel unter Zuhilfenahme der entsprechenden
Aufnahme auf der Motorsperre einsetzen (Abb. 40 Bez. e).
b
c
b
g
a
e
23
a
b
Abb. 38
a
Abb. 39
c
h
f
d
Abb. 40
