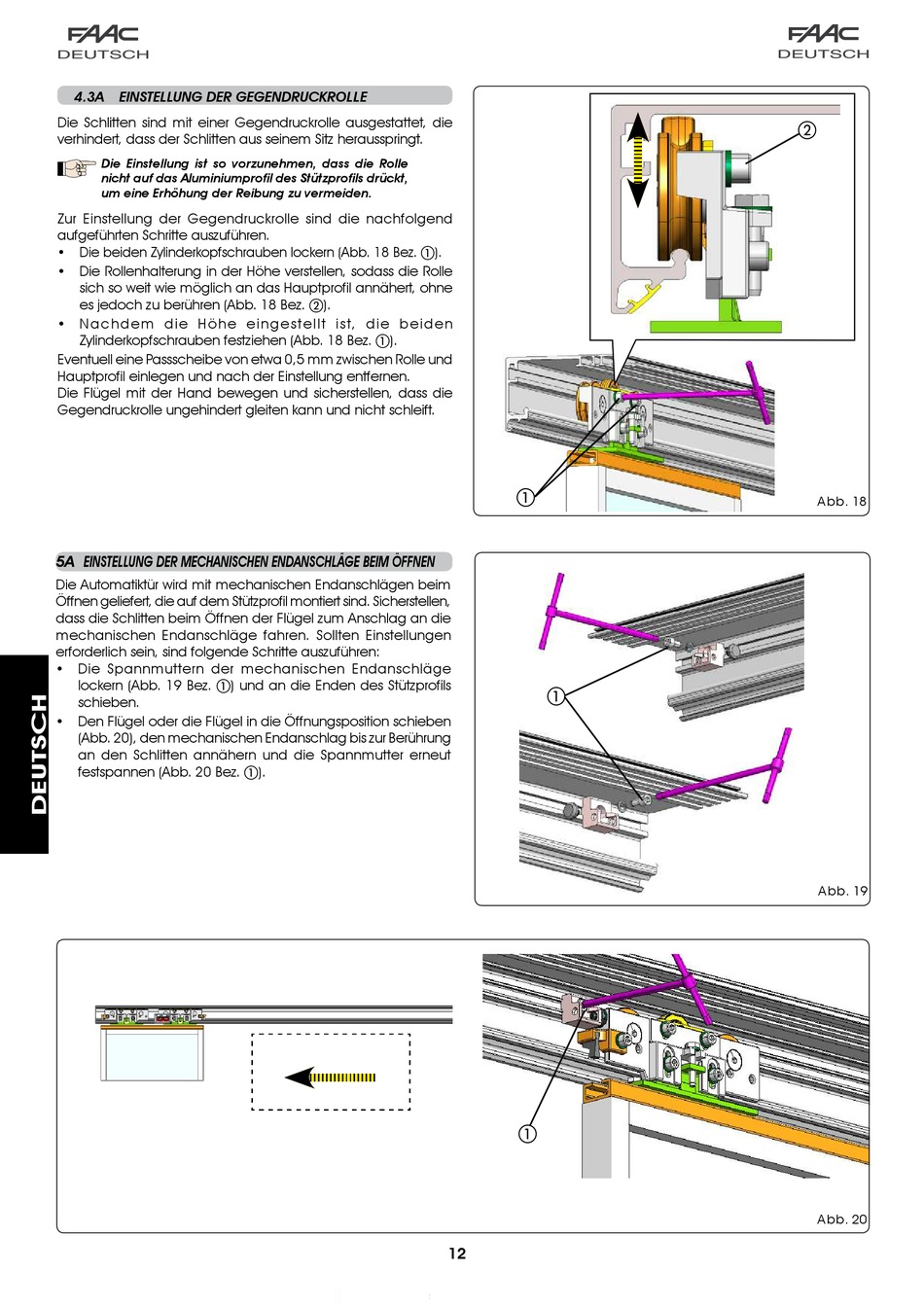

FAAC A100 COMPACT Handbuch Seite 14

4.3A EINSTELLUNG DER GEGENDRUCKROLLE
Die Schlitten sind mit einer Gegendruckrolle ausgestattet, die
verhindert, dass der Schlitten aus seinem Sitz herausspringt.
Die Einstellung ist so vorzunehmen, dass die Rolle
nicht auf das Aluminiumprofil des Stützprofils drückt,
um eine Erhöhung der Reibung zu vermeiden.
Zur Einstellung der Gegendruckrolle sind die nachfolgend
• Die beiden Zylinderkopfschrauben lockern (Abb. 18 Bez. a).
aufgeführten Schritte auszuführen.
• Die Rollenhalterung in der Höhe verstellen, sodass die Rolle
sich so weit wie möglich an das Hauptprofil annähert, ohne
es jedoch zu berühren (Abb. 18 Bez. b).
• N a c h d e m d i e H ö h e e i n g e s t e l l t i s t, d i e b e i d e n
Zylinderkopfschrauben festziehen (Abb. 18 Bez. a).
Eventuell eine Passscheibe von etwa 0,5 mm zwischen Rolle und
Hauptprofil einlegen und nach der Einstellung entfernen.
Die Flügel mit der Hand bewegen und sicherstellen, dass die
Gegendruckrolle ungehindert gleiten kann und nicht schleift.
6 REGOLAZIONE ARRESTI MECCANICI
5A EINSTELLUNG DER MECHANISCHEN ENDANSCHLÄGE BEIM ÖFFNEN
Die Automatiktür wird mit mechanischen Endanschlägen beim
Öffnen geliefert, die auf dem Stützprofil montiert sind. Sicherstellen,
dass die Schlitten beim Öffnen der Flügel zum Anschlag an die
mechanischen Endanschläge fahren. Sollten Einstellungen
• Die Spannmuttern der mechanischen Endanschläge
erforderlich sein, sind folgende Schritte auszuführen:
lockern (Abb. 19 Bez. a) und an die Enden des Stützprofils
schieben.
• Den Flügel oder die Flügel in die Öffnungsposition schieben
(Abb. 20), den mechanischen Endanschlag bis zur Berührung
an den Schlitten annähern und die Spannmutter erneut
festspannen (Abb. 20 Bez. a).
a
a
a
a
12
b
Abb. 18
Abb. 19
Abb. 20
