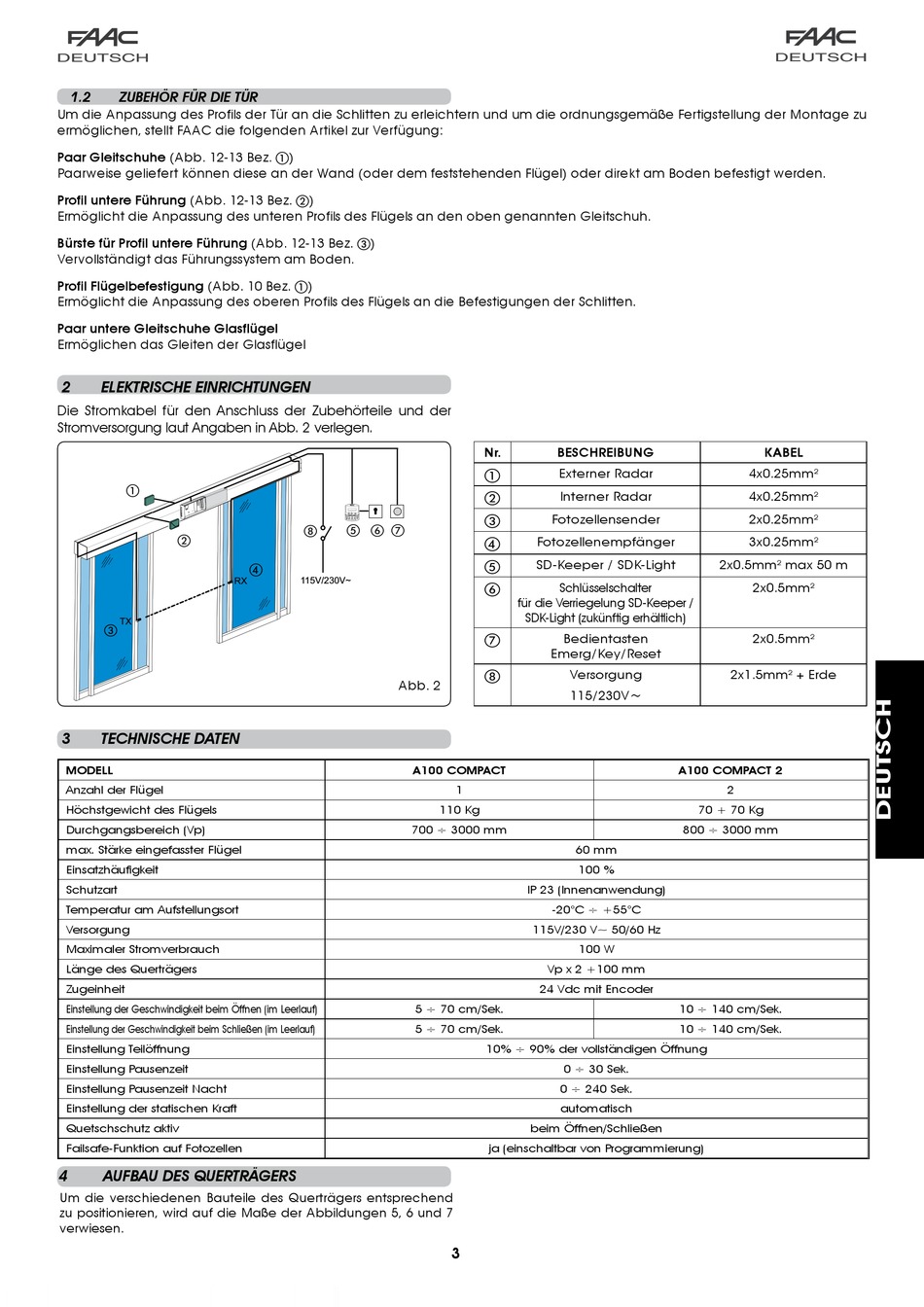

1.2 ZUBEHÖR FÜR DIE TÜR
Um die Anpassung des Profils der Tür an die Schlitten zu erleichtern und um die ordnungsgemäße Fertigstellung der Montage zu
ermöglichen, stellt FAAC die folgenden Artikel zur Verfügung:
Paar Gleitschuhe (Abb. 12-13 Bez. a)
Paarweise geliefert können diese an der Wand (oder dem feststehenden Flügel) oder direkt am Boden befestigt werden.
Profil untere Führung (Abb. 12-13 Bez. b)
Ermöglicht die Anpassung des unteren Profils des Flügels an den oben genannten Gleitschuh.
Bürste für Profil untere Führung (Abb. 12-13 Bez. c)
Vervollständigt das Führungssystem am Boden.
Profil Flügelbefestigung (Abb. 10 Bez. a)
Ermöglicht die Anpassung des oberen Profils des Flügels an die Befestigungen der Schlitten.
Paar untere Gleitschuhe Glasflügel
Ermöglichen das Gleiten der Glasflügel
2

ELEKTRISCHE EINRICHTUNGEN

Die Stromkabel für den Anschluss der Zubehörteile und der
Stromversorgung laut Angaben in Abb. 2 verlegen.
a
b
TX
c
3

TECHNISCHE DATEN

MODELL
Anzahl der Flügel
Höchstgewicht des Flügels
Durchgangsbereich (Vp)
max. Stärke eingefasster Flügel
Einsatzhäufigkeit
Schutzart
Temperatur am Aufstellungsort
Versorgung
Maximaler Stromverbrauch
Länge des Querträgers
Zugeinheit
Einstellung der Geschwindigkeit beim Öffnen (im Leerlauf)
Einstellung der Geschwindigkeit beim Schließen (im Leerlauf)
Einstellung Teilöffnung
Einstellung Pausenzeit
Einstellung Pausenzeit Nacht
Einstellung der statischen Kraft
Quetschschutz aktiv
Failsafe-Funktion auf Fotozellen
4 AUFBAU DES QUERTRÄGERS
Um die verschiedenen Bauteile des Querträgers entsprechend
zu positionieren, wird auf die Maße der Abbildungen 5, 6 und 7
verwiesen.
e f g
h
d
RX 115V/230V~
Abb. 2
Nr. BESCHREIBUNG
a Externer Radar
b
Interner Radar
c Fotozellensender
d
Fotozellenempfänger
e SD-Keeper / SDK-Light
f
Schlüsselschalter
für die Verriegelung SD-Keeper /
SDK-Light (zukünftig erhältlich)
g
Bedientasten
Emerg/Key/Reset
h
Versorgung
115/230V
A100 COMPACT
1
110 Kg
700 ÷ 3000 mm
60 mm
100 %
IP 23 (Innenanwendung)
-20°C ÷ +55°C
115V/230 V~ 50/60 Hz
100 W
Vp x 2 +100 mm
24 Vdc mit Encoder
5 ÷ 70 cm/Sek.
5 ÷ 70 cm/Sek.
10% ÷ 90% der vollständigen Öffnung
0 ÷ 30 Sek.
0 ÷ 240 Sek.
automatisch
beim Öffnen/Schließen
ja (einschaltbar von Programmierung)
3
KABEL
4x0.25mm²
4x0.25mm²
2x0.25mm²
3x0.25mm²
2x0.5mm² max 50 m
2x0.5mm²
2x0.5mm²
2x1.5mm² + Erde
~
A100 COMPACT 2
2
70 + 70 Kg
800 ÷ 3000 mm
10 ÷ 140 cm/Sek.
10 ÷ 140 cm/Sek.
