In außereuropäischen Ländern, in denen die Norm EN16005 nicht gilt, können weiterhin traditionelle
Sensoren und Fotozellen eingesetzt werden.
Achtung: Fotozellen sind in den Ländern der Europäischen Union, in denen die Norm EN16005 gilt, nicht
als Sicherheitsvorrichtungen zulässig. Im Speziellen sind die Fotozellen als zusätzliche, der Sicherheit
dienliche Vorrichtungen zu erachten.

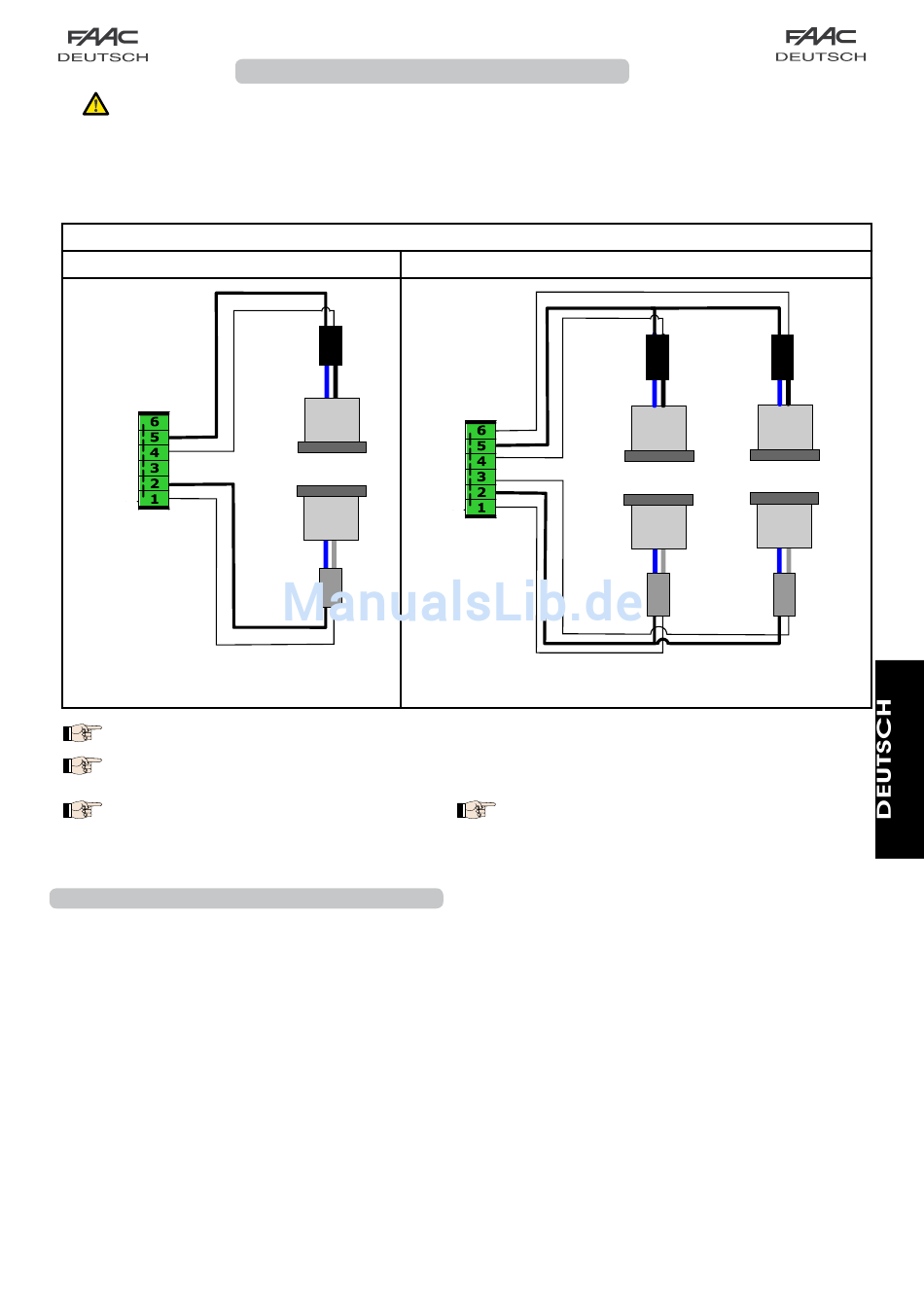

Nachfolgend die Anschlüsse auf der Platine des Automatiktors:
1 Fotozellenpaar
J4
+ RX2
GND
+ RX1
+ TX2
GND
+ TX1
PHOTOCELLS
Wenn kein Fotozellenpaar eingesetzt wird, die Eingänge des Steckverbinders J4 frei lassen.
Die Fotozellen mit Knopf werden ständig durch die elektronische Steuerkarte des Tors überwacht, die bei jeder Bewegung den
einwandfreien Betrieb überprüft.
Die Farben der Drähte der Fotozellen mit Knopf (Kopfseiten) sind:
Empfänger
Sender
Klemmenleiste J4
1
TX1
Anschluss Sender 1. Paar Fotozellen mit Knopf
2
TX GND
Anschluss Minuspol Sender Fotozellen mit Knopf
3
TX2
Anschluss Sender 2. Paar Fotozellen mit Knopf
4
RX1
Anschluss Empfänger 1. Paar Fotozellen mit Knopf
5
RX GND
Anschluss Minuspol Empfänger Fotozellen mit Knopf
6
RX2
Anschluss Empfänger 2. Paar Fotozellen mit Knopf
Anschluss Klemmenleiste J4

ANSCHLUSS DER FOTOZELLEN MIT KNOPF

Schwarz
Blau
Schwarz
RX1
TX1
Blau
Grau
Grau
Schwarz/Blau
Grau/Blau
2 Fotozellenpaare
J4
+ RX2
GND
+ RX1
+ TX2
GND
+ TX1
PHOTOCELLS
Die Farben der Ummantelungen der Fotozellen mit Knopf sind:
Empfänger
Sender
Bei der Verwendung der Fotozellen mit Knopf sind die
folgenden Konfigurationen möglich:( Ref.
DER DIP-SWITCHES )
KEINE FOTOZELLE
• Dip-Switch 1 und 2 von DS1 auf OFF stellen.
• Die entsprechenden Eingänge auf J4 frei lassen
1 FOTOZELLE
• Dip-Switch 1 oder 2 je nach verwendetem Eingang auf
ON stellen, den nicht verwendeten auf OFF positionieren.
• Die nicht verwendeten Eingänge auf J4 frei lassen
• Dip-Switch 1 und 2 von DS1 auf ON stellen
2 FOTOZELLE
• Die Fotozellen entsprechend den Angaben auf den
Plänen anschließen
27
Schwarz
Blau
Schwarz
Blau
RX2
RX1
TX2
TX1
Blau
Grau
Blau
Grau
Schwarz
Grau
PROGRAMMIERUNG
Schwarz
Schwarz
Grau
Grau
