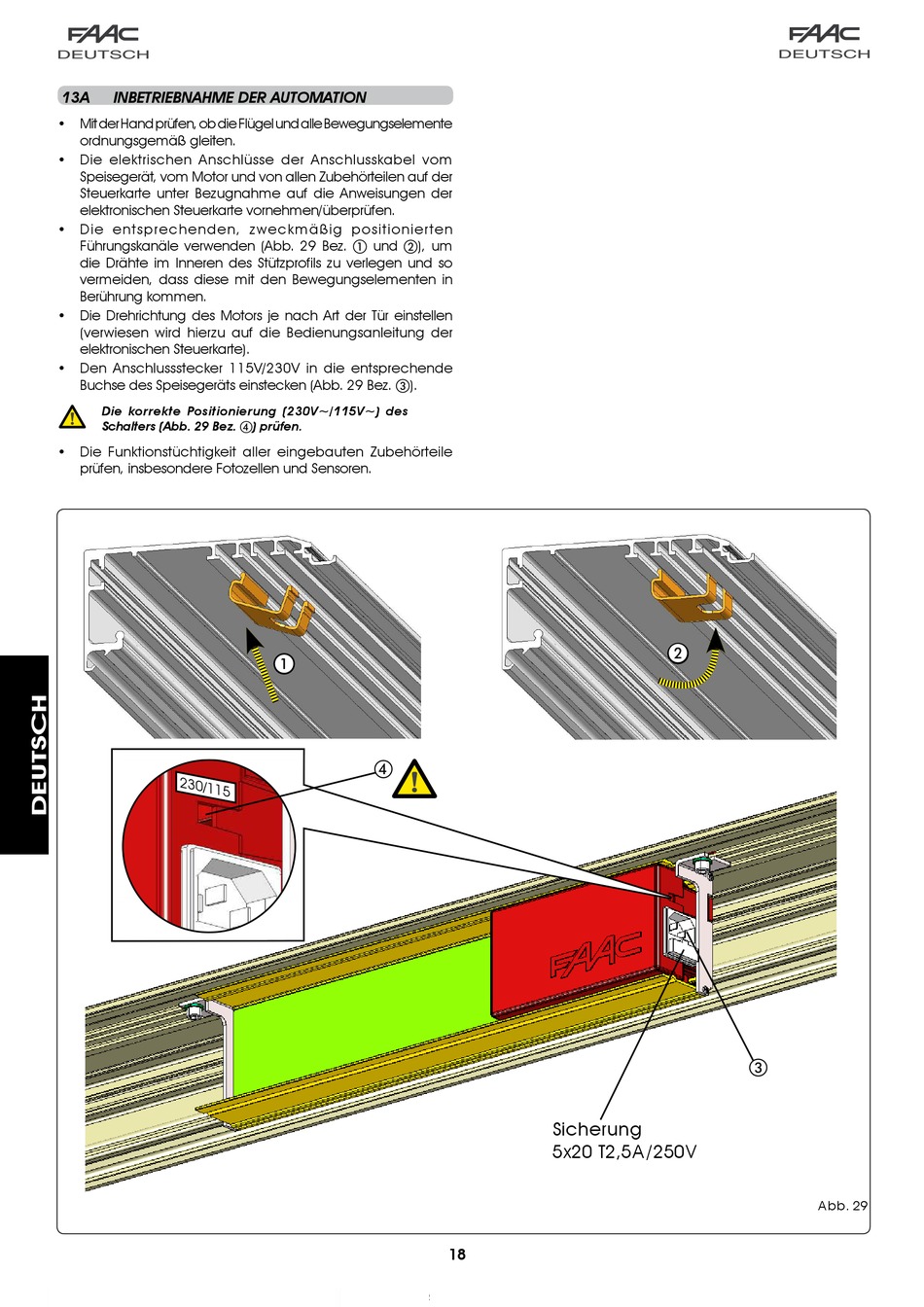

FAAC A100 COMPACT Handbuch Seite 20

13A INBETRIEBNAHME DER AUTOMATION
• Mit der Hand prüfen, ob die Flügel und alle Bewegungselemente
ordnungsgemäß gleiten.
• Die elektrischen Anschlüsse der Anschlusskabel vom
Speisegerät, vom Motor und von allen Zubehörteilen auf der
Steuerkarte unter Bezugnahme auf die Anweisungen der
elektronischen Steuerkarte vornehmen/überprüfen.
• Die entsprechenden, zwe ckmäßig positionierten
Führungskanäle verwenden (Abb. 29 Bez. a und b), um
die Drähte im Inneren des Stützprofils zu verlegen und so
vermeiden, dass diese mit den Bewegungselementen in
Berührung kommen.
• Die Drehrichtung des Motors je nach Art der Tür einstellen
(verwiesen wird hierzu auf die Bedienungsanleitung der
elektronischen Steuerkarte).
• Den Anschlussstecker 115V/230V in die entsprechende
Buchse des Speisegeräts einstecken (Abb. 29 Bez. c).
Die korrekte Positionierung (230V~/115V~) des
Schalters (Abb. 29 Bez. d) prüfen.
• Die Funktionstüchtigkeit aller eingebauten Zubehörteile
prüfen, insbesondere Fotozellen und Sensoren.
2 3 0 / 1 1
5
A
d
18
B
Sicherung
5x20 T2,5A/250V
c
Abb. 29
