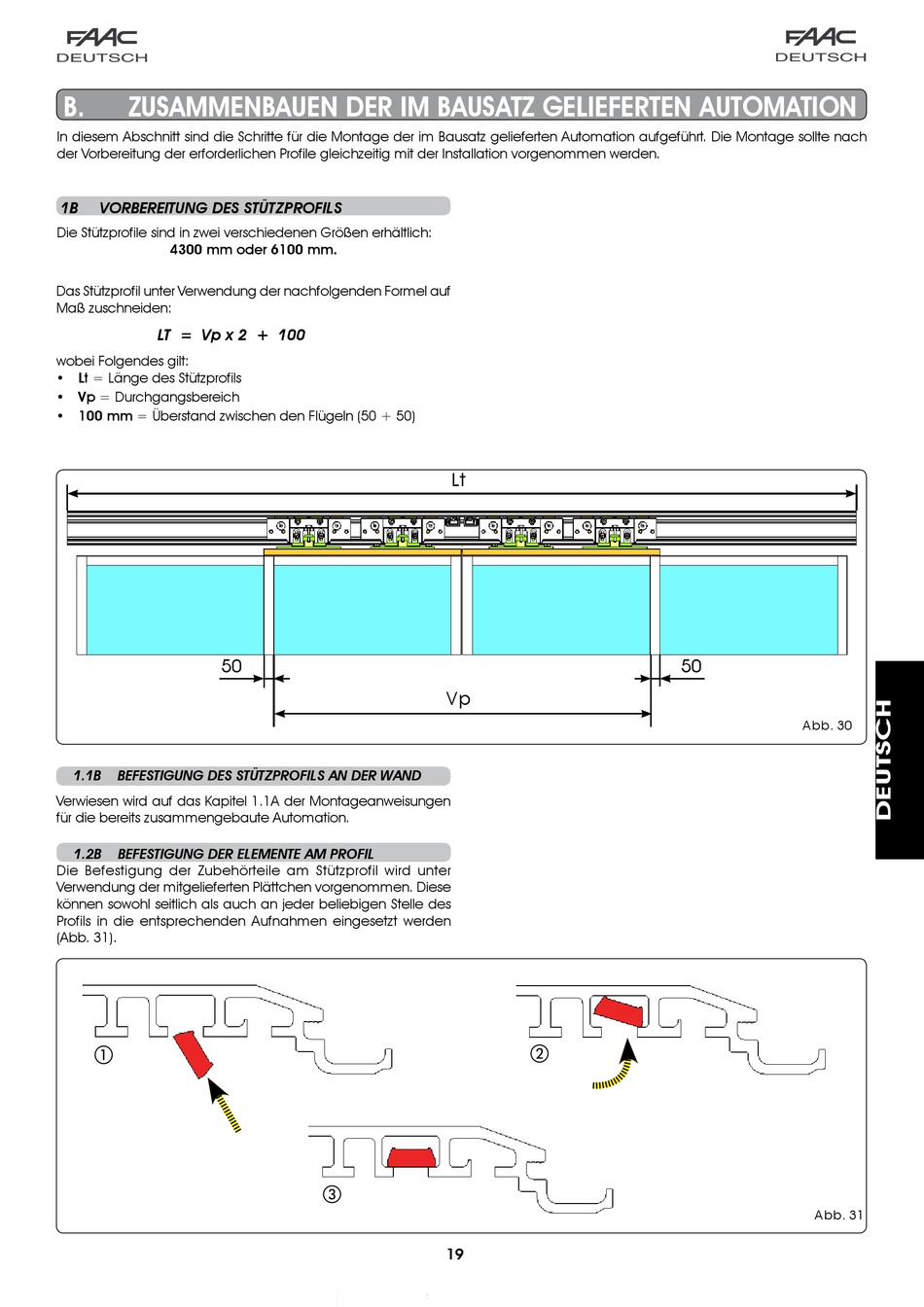

B.
ZUSAMMENBAUEN DER IM BAUSATZ GELIEFERTEN AUTOMATION
In diesem Abschnitt sind die Schritte für die Montage der im Bausatz gelieferten Automation aufgeführt. Die Montage sollte nach
der Vorbereitung der erforderlichen Profile gleichzeitig mit der Installation vorgenommen werden.
1B
VORBEREITUNG DES STÜTZPROFILS
Die Stützprofile sind in zwei verschiedenen Größen erhältlich:
4300 mm oder 6100 mm.
Das Stützprofil unter Verwendung der nachfolgenden Formel auf
Maß zuschneiden:
LT = Vp x 2 + 100
• Lt = Länge des Stützprofils
wobei Folgendes gilt:
• Vp = Durchgangsbereich
• 100 mm = Überstand zwischen den Flügeln (50 + 50)
50
1.1B
BEFESTIGUNG DES STÜTZPROFILS AN DER WAND
Verwiesen wird auf das Kapitel 1.1A der Montageanweisungen
für die bereits zusammengebaute Automation.
1.2B
BEFESTIGUNG DER ELEMENTE AM PROFIL
Die Befestigung der Zubehörteile am Stützprofil wird unter
Verwendung der mitgelieferten Plättchen vorgenommen. Diese
können sowohl seitlich als auch an jeder beliebigen Stelle des
Profils in die entsprechenden Aufnahmen eingesetzt werden
(Abb. 31).
a
Lt
Vp
c
19
50
b
Abb. 30
Abb. 31
