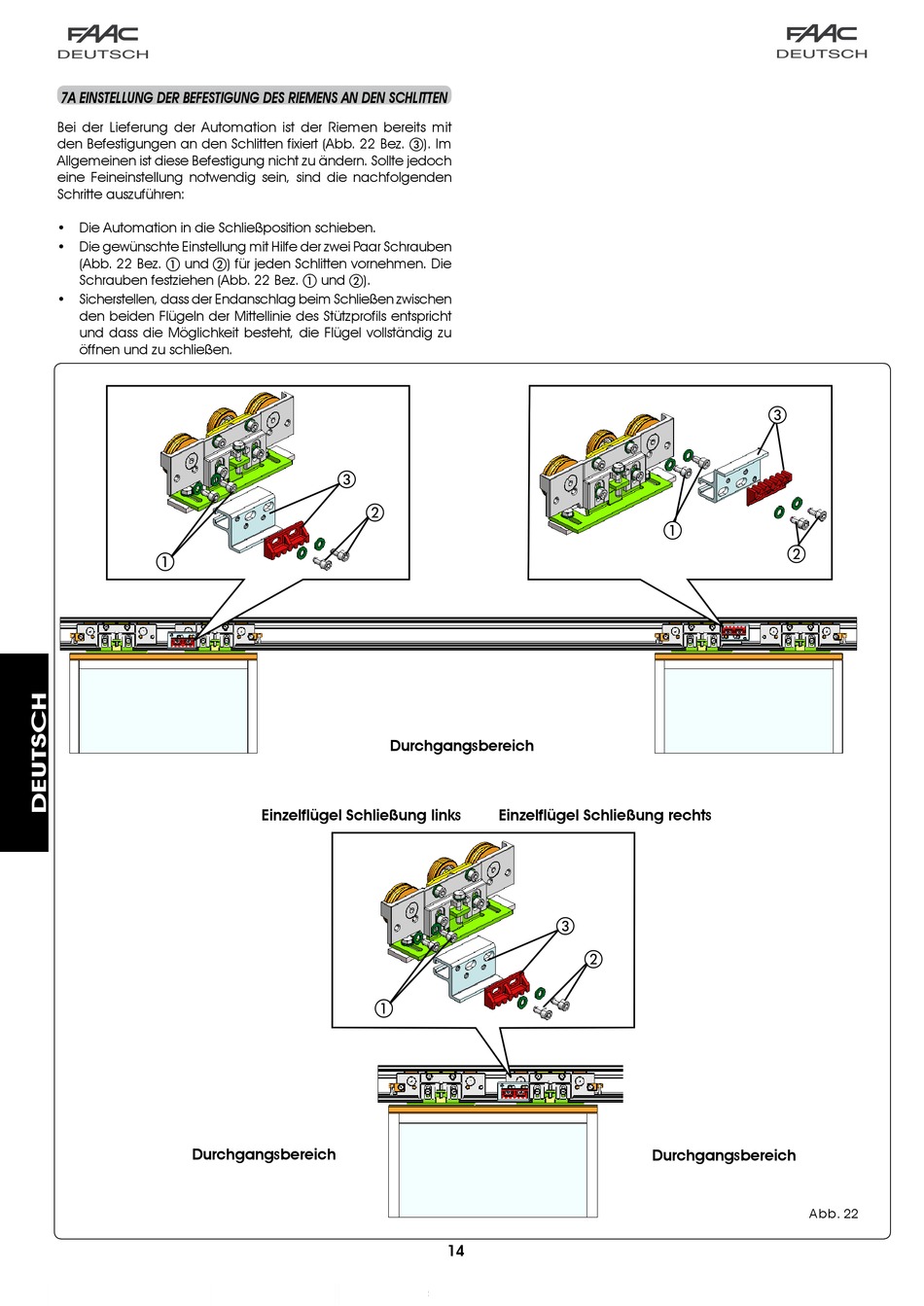

7A EINSTELLUNG DER BEFESTIGUNG DES RIEMENS AN DEN SCHLITTEN
Bei der Lieferung der Automation ist der Riemen bereits mit
den Befestigungen an den Schlitten fixiert (Abb. 22 Bez. c). Im
Allgemeinen ist diese Befestigung nicht zu ändern. Sollte jedoch
eine Feineinstellung notwendig sein, sind die nachfolgenden
Schritte auszuführen:
• Die Automation in die Schließposition schieben.
• Die gewünschte Einstellung mit Hilfe der zwei Paar Schrauben
(Abb. 22 Bez. a und b) für jeden Schlitten vornehmen. Die
Schrauben festziehen (Abb. 22 Bez. a und b).
• Sicherstellen, dass der Endanschlag beim Schließen zwischen
den beiden Flügeln der Mittellinie des Stützprofils entspricht
und dass die Möglichkeit besteht, die Flügel vollständig zu
öffnen und zu schließen.
a
Durchgangsbereich
c
b
Durchgangsbereich
Einzelflügel Schließung links
a
Einzelflügel Schließung rechts
c
b
14
c
a
b
Durchgangsbereich
Abb. 22
