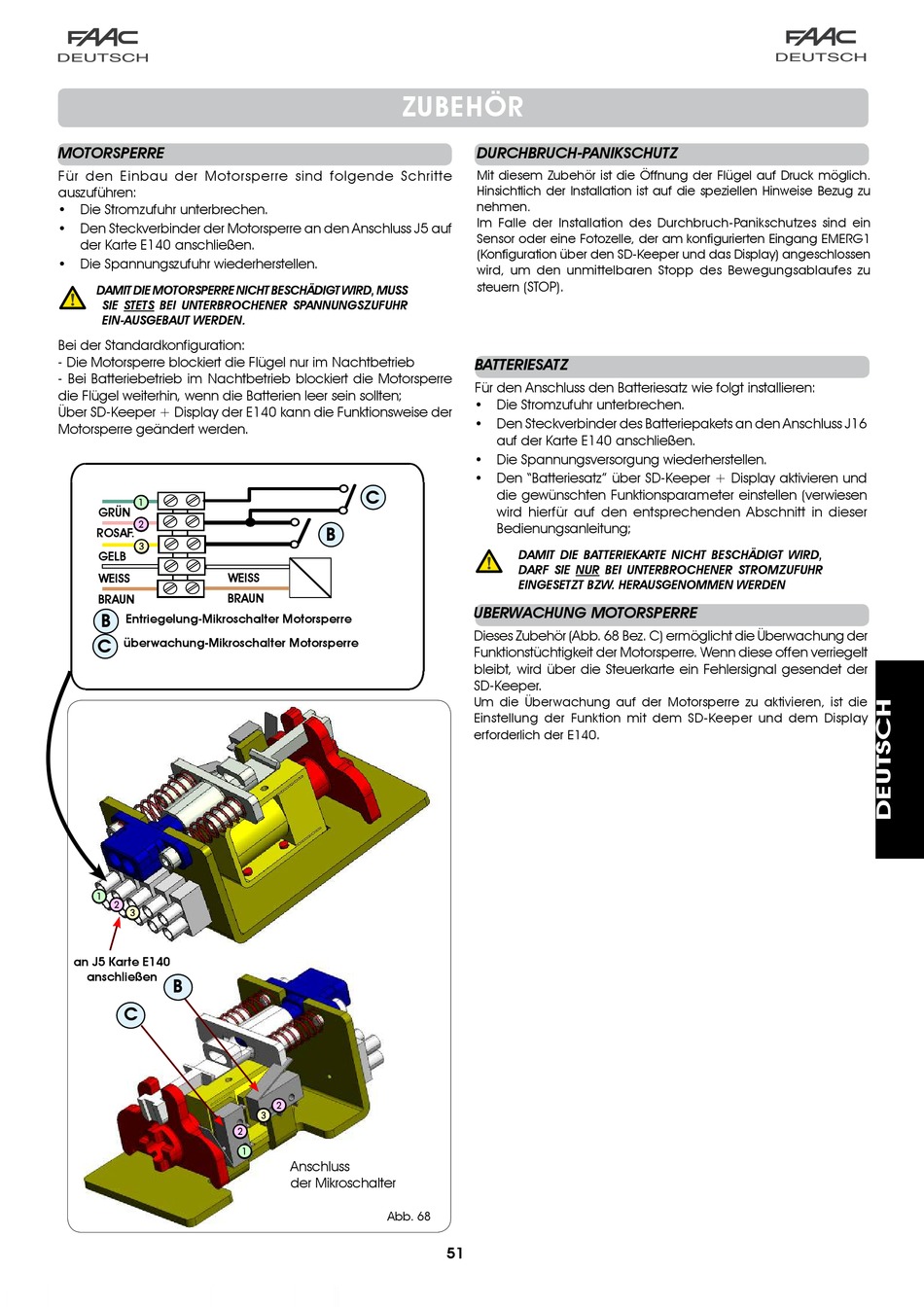

FAAC A100 COMPACT Handbuch Seite 53

MOTORSPERRE
Für den Einbau der Motorsperre sind folgende Schritte
• Die Stromzufuhr unterbrechen.
auszuführen:
• Den Steckverbinder der Motorsperre an den Anschluss J5 auf
der Karte E140 anschließen.
• Die Spannungszufuhr wiederherstellen.
DAMIT DIE MOTORSPERRE NICHT BESCHÄDIGT WIRD, MUSS
SIE STETS BEI UNTERBROCHENER SPANNUNGSZUFUHR
EIN-AUSGEBAUT WERDEN.
Bei der Standardkonfiguration:
- Die Motorsperre blockiert die Flügel nur im Nachtbetrieb
- Bei Batteriebetrieb im Nachtbetrieb blockiert die Motorsperre
Über SD-Keeper + Display der E140 kann die Funktionsweise der die Flügel weiterhin, wenn die Batterien leer sein sollten;
Motorsperre geändert werden.
A
GRÜN
B
ROSAF.
C
GELB
WEISS
WEISS
BRAUN
BRAUN
B Entriegelung-Mikroschalter Motorsperre
überwachung-Mikroschalter Motorsperre
C
A
B
C
an J5 Karte E140
anschließen
B
C
zUBEHÖR
C
B
B
C
B
A
Anschluss
der Mikroschalter
fig. 51
Abb. 68
DURCHBRUCH-PANIKSCHUTZ
Mit diesem Zubehör ist die Öffnung der Flügel auf Druck möglich.
Hinsichtlich der Installation ist auf die speziellen Hinweise Bezug zu
nehmen.
Sensor oder eine Fotozelle, der am konfigurierten Eingang EMERG1
Im Falle der Installation des Durchbruch-Panikschutzes sind ein
(Konfiguration über den SD-Keeper und das Display) angeschlossen
wird, um den unmittelbaren Stopp des Bewegungsablaufes zu
(STOP).
steuern
BATTERIESATZ
• Die Stromzufuhr unterbrechen.
Für den Anschluss den Batteriesatz wie folgt installieren:
• Den Steckverbinder des Batteriepakets an den Anschluss J16
auf der Karte E140 anschließen.
• Die Spannungsversorgung wiederherstellen.
• Den "Batteriesatz" über SD-Keeper + Display aktivieren und
die gewünschten Funktionsparameter einstellen (verwiesen
wird hierfür auf den entsprechenden Abschnitt in dieser
Bedienungsanleitung;
DAMIT DIE BATTERIEKARTE NICHT BESCHÄDIGT WIRD,
DARF SIE NUR BEI UNTERBROCHENER STROMZUFUHR
EINGESETZT BZW. HERAUSGENOMMEN WERDEN
UBERWACHUNG MOTORSPERRE
Dieses Zubehör (Abb. 68 Bez. C) ermöglicht die Überwachung der
Funktionstüchtigkeit der Motorsperre. Wenn diese offen verriegelt
SD-Keeper.
bleibt, wird über die Steuerkarte ein Fehlersignal gesendet der
Einstellung der Funktion mit dem SD-Keeper und dem Display
Um die Überwachung auf der Motorsperre zu aktivieren, ist die
erforderlich der E140
.
