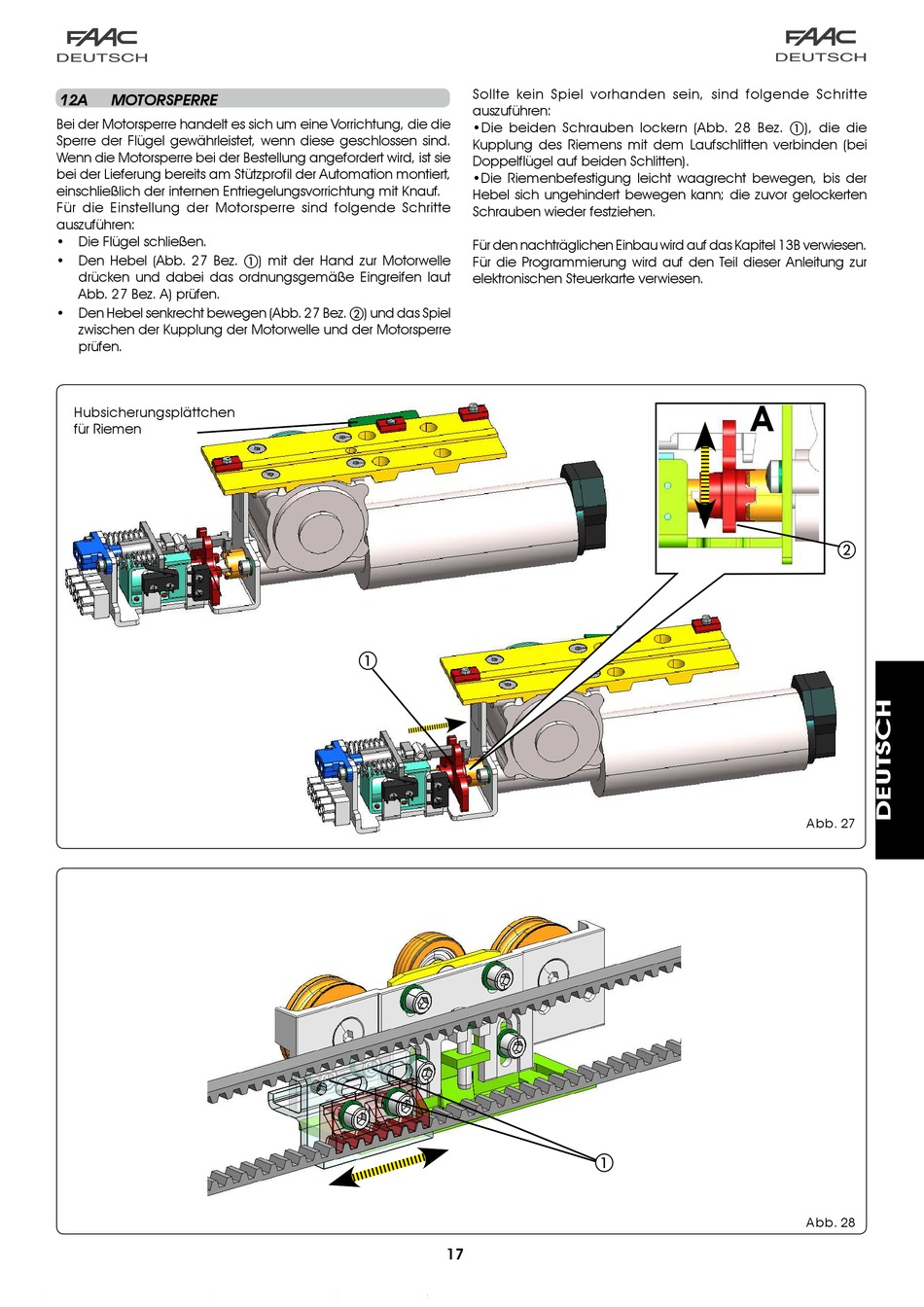

12A MOTORSPERRE
Bei der Motorsperre handelt es sich um eine Vorrichtung, die die
Sperre der Flügel gewährleistet, wenn diese geschlossen sind.
Wenn die Motorsperre bei der Bestellung angefordert wird, ist sie
bei der Lieferung bereits am Stützprofil der Automation montiert,
einschließlich der internen Entriegelungsvorrichtung mit Knauf.
Für die Einstellung der Motorsperre sind folgende Schritte
• Die Flügel schließen.
auszuführen:
• Den Hebel (Abb. 27 Bez. a) mit der Hand zur Motorwelle
drücken und dabei das ordnungsgemäße Eingreifen laut
Abb. 27 Bez. A) prüfen.
• Den Hebel senkrecht bewegen (Abb. 27 Bez. b) und das Spiel
zwischen der Kupplung der Motorwelle und der Motorsperre
prüfen.
Hubsicherungsplättchen
für Riemen
Sollte kein Spiel vorhanden sein, sind folgende Schritte
•Die beiden Schrauben lockern (Abb. 28 Bez. a), die die
auszuführen:
Kupplung des Riemens mit dem Laufschlitten verbinden (bei
•Die Riemenbefestigung leicht waagrecht bewegen, bis der Doppelflügel auf beiden Schlitten).
Hebel sich ungehindert bewegen kann; die zuvor gelockerten
Schrauben wieder festziehen.
Für den nachträglichen Einbau wird auf das Kapitel 13B verwiesen.
Für die Programmierung wird auf den Teil dieser Anleitung zur
elektronischen Steuerkarte verwiesen.
a
17
A
a
b
Abb. 27
Abb. 28
