FAAC A100 COMPACT Handbuch Seite 18

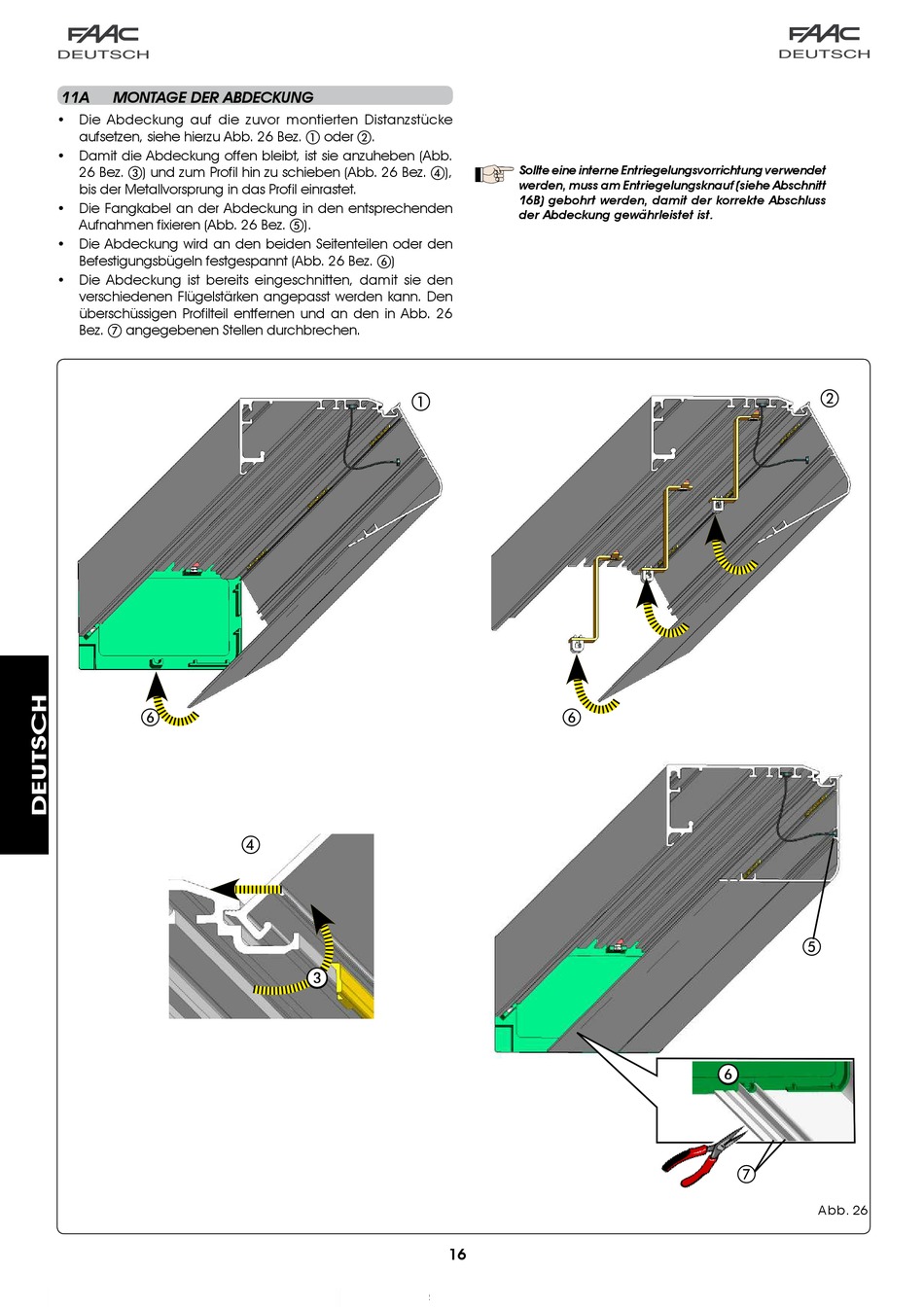

11A MONTAGE DER ABDECKUNG
• Die Abdeckung auf die zuvor montierten Distanzstücke
aufsetzen, siehe hierzu Abb. 26 Bez. a oder b.
• Damit die Abdeckung offen bleibt, ist sie anzuheben (Abb.
26 Bez. c) und zum Profil hin zu schieben (Abb. 26 Bez. d),
bis der Metallvorsprung in das Profil einrastet.
• Die Fangkabel an der Abdeckung in den entsprechenden
Aufnahmen fixieren (Abb. 26 Bez. e).
• Die Abdeckung wird an den beiden Seitenteilen oder den
Befestigungsbügeln festgespannt (Abb. 26 Bez. f)
• Die Abdeckung ist bereits eingeschnitten, damit sie den
verschiedenen Flügelstärken angepasst werden kann. Den
überschüssigen Profilteil entfernen und an den in Abb. 26
Bez. g angegebenen Stellen durchbrechen.
f
a
d
C
Sollte eine interne Entriegelungsvorrichtung verwendet
werden, muss am Entriegelungsknauf (siehe Abschnitt
16B) gebohrt werden, damit der korrekte Abschluss
der Abdeckung gewährleistet ist.
f
16
b
e
F
g
Abb. 26
