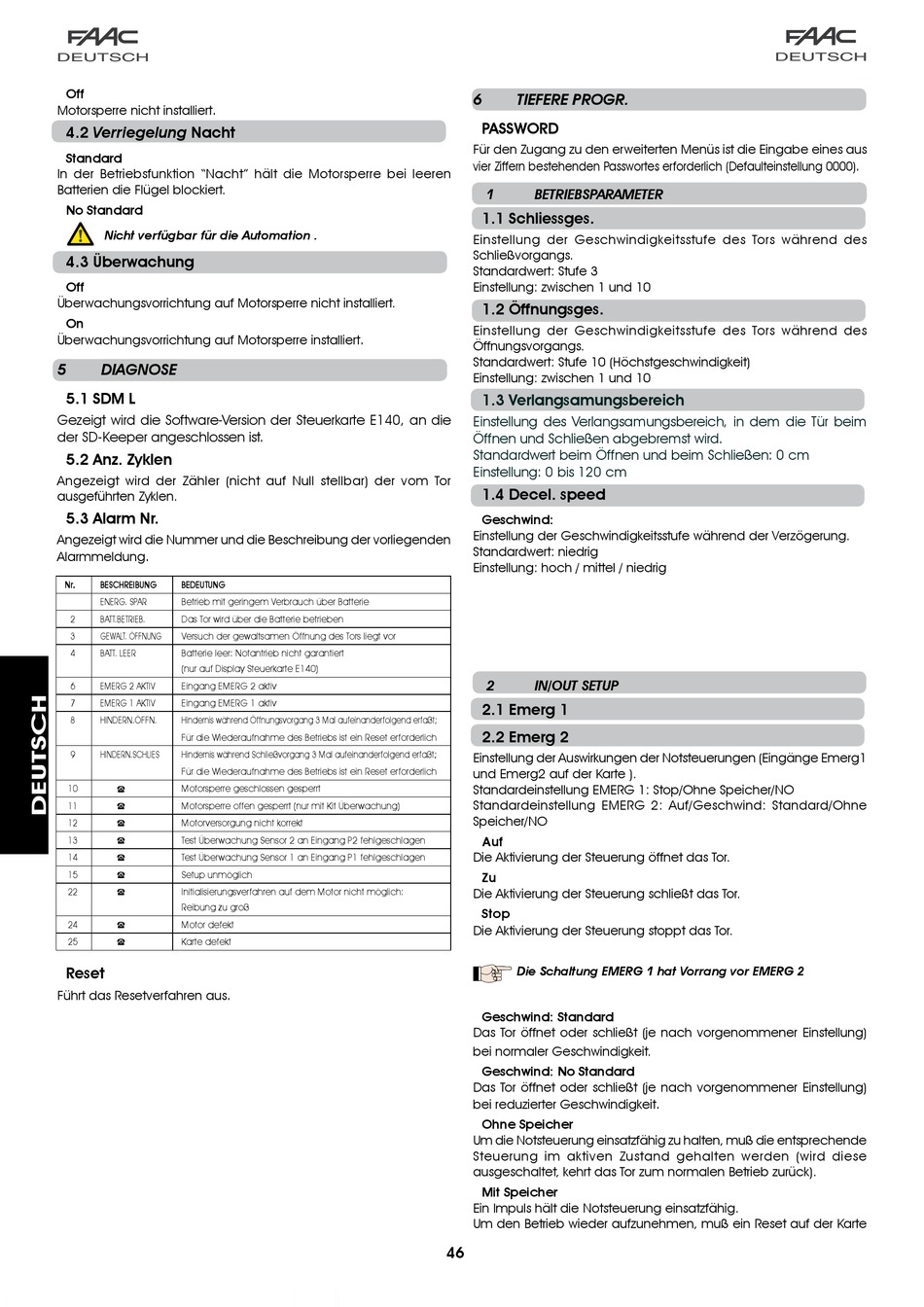

FAAC A100 COMPACT Handbuch Seite 48

Off
.
Motorsperre nicht installiert
4.2 Verriegelung Nacht
Standard
In der Betriebsfunktion "Nacht" hält die Motorsperre bei leeren
Batterien die Flügel blockiert.
No Standard
Nicht verfügbar für die Automation .
4.3 Überwachung
Off
Überwachungsvorrichtung auf Motorsperre nicht installiert.
On
Überwachungsvorrichtung auf Motorsperre installiert
5 DIAGNOSE
5.1 SDM L
Gezeigt wird die Software-Version der Steuerkarte E140, an die
der SD-Keeper angeschlossen ist.
5.2 Anz. Zyklen
Angezeigt wird der Zähler (nicht auf Null stellbar) der vom Tor ausgeführten Zyklen.
5.3 Alarm Nr.
Angezeigt wird die Nummer und die Beschreibung der vorliegenden
Alarmmeldung .
Nr. BESCHREIBUNG BEDEUTUNG
ENERG. SPAR
Betrieb mit geringem Verbrauch über Batterie
BATT.BETRIEB.
2 Das Tor wird über die Batterie betrieben
3 GEWALT. ÖFFNUNG Versuch der gewaltsamen Öffnung des Tors liegt vor
BATT. LEER
4 Batterie leer: Notantrieb nicht garantiert
(nur auf Display Steuerkarte E140)
EMERG 2 AKTIV Eingang EMERG 2 aktiv
6
7 EMERG 1 AKTIV Eingang EMERG 1 aktiv
8 HINDERN.ÖFFN. Hindernis während Öffnungsvorgang 3 Mal aufeinanderfolgend erfaßt;
Für die Wiederaufnahme des Betriebs ist ein Reset erforderlich
HINDERN.SCHLIES Hindernis während Schließvorgang 3 Mal aufeinanderfolgend erfaßt;
9
Für die Wiederaufnahme des Betriebs ist ein Reset erforderlich
10 Motorsperre geschlossen gesperrt

Motorsperre offen gesperrt (nur mit Kit Überwachung)
11

12 Motorversorgung nicht korrekt

13 Test Überwachung Sensor 2 an Eingang P2 fehlgeschlagen

Test Überwachung Sensor 1 an Eingang P1 fehlgeschlagen
14

15
Setup unmöglich

22 Initialisierungsverfahren auf dem Motor nicht möglich:

Reibung zu groß
24 Motor defekt

25 Karte defekt

Reset
Führt das Resetverfahren aus .
6 TIEFERE PROGR.
PASSWORD
Für den Zugang zu den erweiterten Menüs ist die Eingabe eines aus
vier Ziffern bestehenden Passwortes erforderlich (Defaulteinstellung 0000)
1 BETRIEBSPARAMETER
1.1 Schliessges.
Einstellung der Geschwindigkeitsstufe des Tors während des
Schließvorgangs.
Standardwert: Stufe 3
Einstellung: zwischen 1 und 10
1.2 Öffnungsges.
Einstellung der Geschwindigkeitsstufe des Tors während des
Öffnungsvorgangs.
.
Standardwert: Stufe 10 (Höchstgeschwindigkeit) Einstellung: zwischen 1 und 10
1.3 Verlangsamungsbereich
Einstellung des Verlangsamungsbereich, in dem die Tür beim
Öffnen und Schließen abgebremst wird.
Standardwert beim Öffnen und beim Schließen: 0 cm
Einstellung: 0 bis 120 cm
1.4 Decel. speed
Einstellung der Geschwindigkeitsstufe während der Verzögerung. Geschwind:
Einstellung: hoch / mittel / niedrig Standardwert: niedrig
2 IN/OUT SETUP
2.1 Emerg 1
2.2 Emerg 2
Einstellung der Auswirkungen der Notsteuerungen (Eingänge Emerg1
und Emerg2 auf der Karte ).
Standardeinstellung EMERG 1: Stop/Ohne Speicher/NO
Standardeinstellung EMERG 2: Auf/Geschwind: Standard/Ohne
Speicher/NO
Auf
Die Aktivierung der Steuerung öffnet das Tor.
Die Aktivierung der Steuerung schließt das Tor. zu
Stop
Die Aktivierung der Steuerung stoppt das Tor.
Die Schaltung EMERG 1 hat Vorrang vor EMERG 2
Das Tor öffnet oder schließt (je nach vorgenommener Einstellung) Geschwind: Standard
bei normaler Geschwindigkeit.
Das Tor öffnet oder schließt (je nach vorgenommener Einstellung) Geschwind: No Standard
bei reduzierter Geschwindigkeit
Um die Notsteuerung einsatzfähig zu halten, muß die entsprechende
Ohne Speicher
Steuerung im aktiven Zustand gehalten werden (wird diese
ausgeschaltet, kehrt das Tor zum normalen Betrieb zurück).
Ein Impuls hält die Notsteuerung einsatzfähig. Mit Speicher
Um den Betrieb wieder aufzunehmen, muß ein Reset auf der Karte
