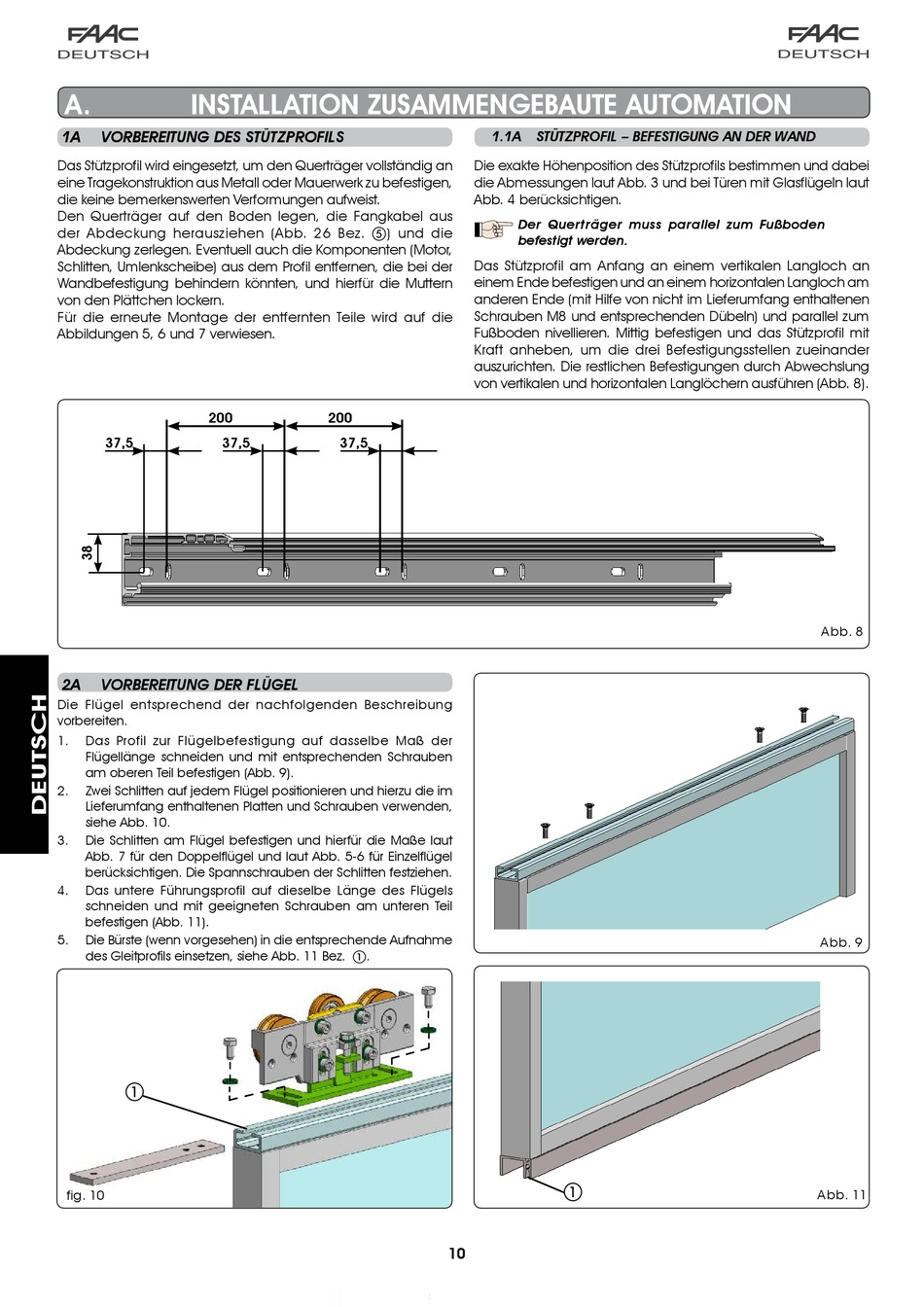

A.

INSTALLATION ZUSAMMENGEBAUTE AUTOMATION

1A
VORBEREITUNG DES STÜTZPROFILS
Das Stützprofil wird eingesetzt, um den Querträger vollständig an
eine Tragekonstruktion aus Metall oder Mauerwerk zu befestigen,
die keine bemerkenswerten Verformungen aufweist.
Den Querträger auf den Boden legen, die Fangkabel aus
der Abdeckung herausziehen (Abb. 26 Bez. e) und die
Abdeckung zerlegen. Eventuell auch die Komponenten (Motor,
Schlitten, Umlenkscheibe) aus dem Profil entfernen, die bei der
Wandbefestigung behindern könnten, und hierfür die Muttern
von den Plättchen lockern.
Für die erneute Montage der entfernten Teile wird auf die
Abbildungen 5, 6 und 7 verwiesen.
200
37,5
37,5
2A
VORBEREITUNG DER FLÜGEL
Die Flügel entsprechend der nachfolgenden Beschreibung
vorbereiten.
1.
Das Profil zur Flügelbefestigung auf dasselbe Maß der
Flügellänge schneiden und mit entsprechenden Schrauben
am oberen Teil befestigen (Abb. 9).
2.
Zwei Schlitten auf jedem Flügel positionieren und hierzu die im
Lieferumfang enthaltenen Platten und Schrauben verwenden,
siehe Abb. 10.
3.
Die Schlitten am Flügel befestigen und hierfür die Maße laut
Abb. 7 für den Doppelflügel und laut Abb. 5-6 für Einzelflügel
berücksichtigen. Die Spannschrauben der Schlitten festziehen.
4.
Das untere Führungsprofil auf dieselbe Länge des Flügels
schneiden und mit geeigneten Schrauben am unteren Teil
befestigen (Abb. 11).
5.
Die Bürste (wenn vorgesehen) in die entsprechende Aufnahme
des Gleitprofils einsetzen, siehe Abb. 11 Bez. a.
a
fig. 10
1.1A
Die exakte Höhenposition des Stützprofils bestimmen und dabei
die Abmessungen laut Abb. 3 und bei Türen mit Glasflügeln laut
Abb. 4 berücksichtigen.
Das Stützprofil am Anfang an einem vertikalen Langloch an
einem Ende befestigen und an einem horizontalen Langloch am
anderen Ende (mit Hilfe von nicht im Lieferumfang enthaltenen
Schrauben M8 und entsprechenden Dübeln) und parallel zum
Fußboden nivellieren. Mittig befestigen und das Stützprofil mit
Kraft anheben, um die drei Befestigungsstellen zueinander
auszurichten. Die restlichen Befestigungen durch Abwechslung
von vertikalen und horizontalen Langlöchern ausführen (Abb. 8).
200
37,5
10
STÜTZPROFIL – BEFESTIGUNG AN DER WAND
Der Querträger muss parallel zum Fußboden
befestigt werden.
a
Abb. 8
Abb. 9
Abb. 11
