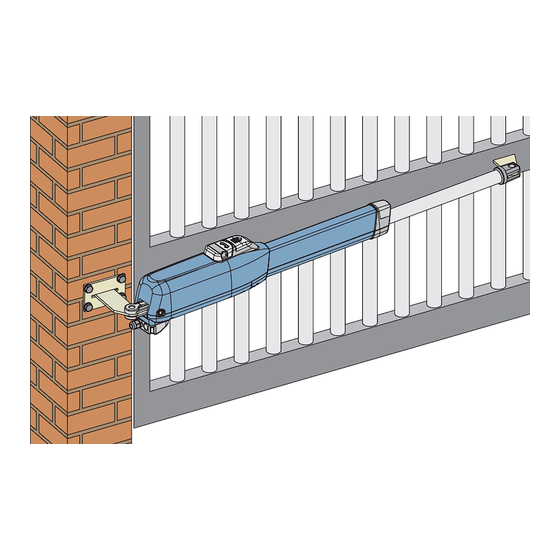

FAAC 409 Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für FAAC 409
Inhaltszusammenfassung für FAAC 409
-
Seite 2: Hinweise Für Den Installationstechniker Allgemeine Sicherheitsvorschriften
5) Dieses Produkt wurde ausschließlich für den in diesen Unterlagen angegebenen 6) FAAC declines all liability caused by improper use or use other than that Gebrauch entwickelt und hergestellt. Jeder andere Gebrauch, der nicht for which the automated system was intended. -
Seite 3: Ce-Konformitätserklärung Für Maschinen
Adresse: Via Benini, 1 - 40069 - Zola Predosa - BOLOGNA - ITALIEN erklärt hiermit, dass: der Antrieb Modell 409 • zum Einbau in eine Maschine oder mit anderen Maschinen zum Bau einer Maschine im Sinne der Richtlinie 98/37/EG vorgesehen ist. - Seite 4 AUTOMATION 409 2. BESCHREIBUNG Die Automation 409 für Flügeltore ist ein irreversibler elektromechanischer Antrieb, der über ein Schneckensystem die Bewegung auf den Flügel überträgt. Der Antrieb ist in mehreren Ausführungen für alle Einbaubedürfnisse erhältlich. Die Ausführungen „LS” verfügen über Endschalter beim Öffnen und beim Schließen.
-
Seite 5: Technische Daten
3. TECHNISCHE DATEN ä t ° ( µ ( ü l ä ° 0 ° 0 u l l ° ( ä Bei Torflügeln über 3 m muss das Elektroschloss eingebaut werden, um die Verriegelung des Flügels zu gewährleisten 3.1. Ausführungen Ü... - Seite 6 4.3. Einbaumaße Die Montageposition des Antriebs bestimmen und hierzu Bezug auf die Abbildung 4 nehmen. Aufmerksam sicherstellen, dass der Abstand zwischen dem offenen Flügel und eventuellen Hindernissen (Wände, Umzäunungen usw.) über dem Platzbedarf des Antriebs liegt. Abb. 4 α ° 0 °...
- Seite 7 2) Den hinteren Anschluss des Antriebs laut Angaben in Abb. 8 zusammenbauen. Abb. 8 3) Den Antrieb für den manuellen Betrieb einrichten (siehe Abschnitt 6 ) 4) Den Schaft bis zum Anschlag ganz entfernen, Abb.9 Bez.1. 5) Den Antrieb verriegeln (siehe Abschnitt 6.1 ) 6) Den Schaft eine halbe/ganze Runde im Uhrzeigersinn drehen, Abb.
- Seite 8 4.5. Verkabelung des Antriebs Am unteren Teil des Antriebs befindet sich eine Klemmenleiste – siehe Abb. 14 – für den Anschluss des Motors, der eventuellen Endschalter und die Erdung des Antriebs (Abb. 14 – Bez. A). ACHTUNG: Für den Anschluss des Motors muss für den beweglichen Kabelweg das mitgelieferte Kabel verwendet werden oder ein Kabel für mobile Verlegung von außen.
