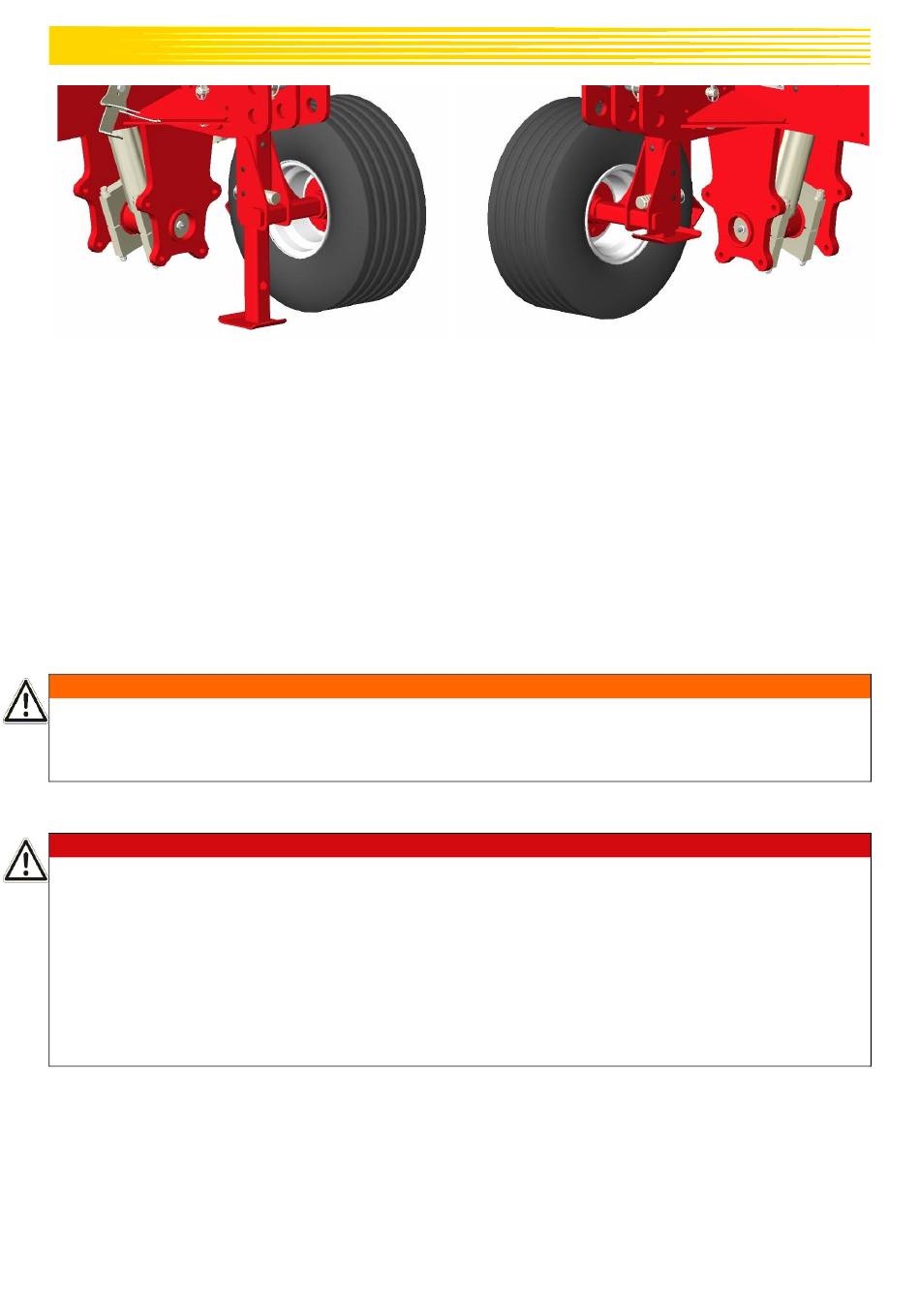

Abbildung 24
•
Bei der Maschinenvariante RC 600 M1 (siehe Abbildung 18 und Abbildung 19) werden die beiden
hinteren Abstellstützen abgesenkt.
Bei den Maschinenvarianten RC 900 M1 (siehe Abbildung 20 und Abbildung 21) und RC 1200 M1
(siehe Abbildung 22 und Abbildung 23) werden zuerst die beiden vorderen und die beiden hinteren
Abstellstützen abgesenkt.
•
Alle Stützen müssen mit dem Federvorstecker am Bolzen gesichert werden, um ein
unbeabsichtigtes Lösen zu vermeiden.
•
Jeweils der tiefste Punkt der vorderen und hintern Abstellstützen sind auf gleiche Höhe zu bringen.
•
Beim Abstellen sollte auf ausreichenden Reifendruck (max. 3,4 bar) der beiden inneren Tasträder
geachtet werden, sodass diese beim Abstellen keinen Plattreifen bilden.
•
Danach sind die Hydraulikschläuche zum Traktor drucklos zu schalten und abzukuppeln.
13

EIN- UND AUSKLAPPEN DER SEITENTEILE

WARNUNG!
Gefahr durch zu breites Gerät
Die Breite des eingeklappten Gerätes kann für das Fahren auf öffentlichen Straßen zu groß sein. Daher
besteht erhöhte Gefahr in Einfahrten und Durchfahrten.
•
Sicherstellen, dass die Transportbreite von 3 m nicht überschritten wird.

13.1 AUSKLAPPEN

GEFAHR!
Unfallgefahr durch unsachgemäßes Ausklappen der Seitenteile
Unsachgemäßes Ausklappen der Seitenteile führt zu Unfällen wenn sich Personen im Gefahrenbereich
der Seitenteile aufhalten oder wenn sich Hochspannungsleitungen im Schwenk- und Klappbereich der
Seitenteile befinden. Siehe Abschnitt „Gefahrenbereiche".
•
Vor dem Ausklappen sicherstellen, dass sich keine Personen im Gefahrenbereich der Seitenteile
aufhalten.
•
Seitenteile niemals ausklappen, wenn sich Hochspannungsleitungen im Schwenk- und
Klappbereich der Seitenteile befinden.
•
Seitenteile dürfen nur mit am Traktor angebautem Gerät ein- und ausgeklappt werden.
•
Seitenteile nur bei vollständig ausgehobenem Gerät ausklappen.

13.1.1 RC 600 M1 AUSKLAPPEN

1. Maschinenseitige Anschlüsse der Hydraulikleitung an jene des Traktors ankuppeln. Diese müssen
stets sauber sein.
2. Klappungszylinder ansteuern.
3. Die Zylinder der Klappungsverriegelung fahren automatisch aus, öffnen die Verriegelungshaken und
geben die Seitenrahmen frei.
4. Die Maschine kann nun vollständig ausgeklappt werden.
Abbildung 25
