13.1.2 RC 900 M1 AUSKLAPPEN

1. Maschinenseitige Anschlüsse der Hydraulikleitung an jene des Traktors ankuppeln. Diese müssen
stets sauber sein.
2. Elektrische Leitungen der Maschine mit dem Traktor verbinden.
3. V-Klappung betätigen (Zylinder einfahren), sodass sich die äußeren Seitenrahmen aus der
Einrastelementen lösen.

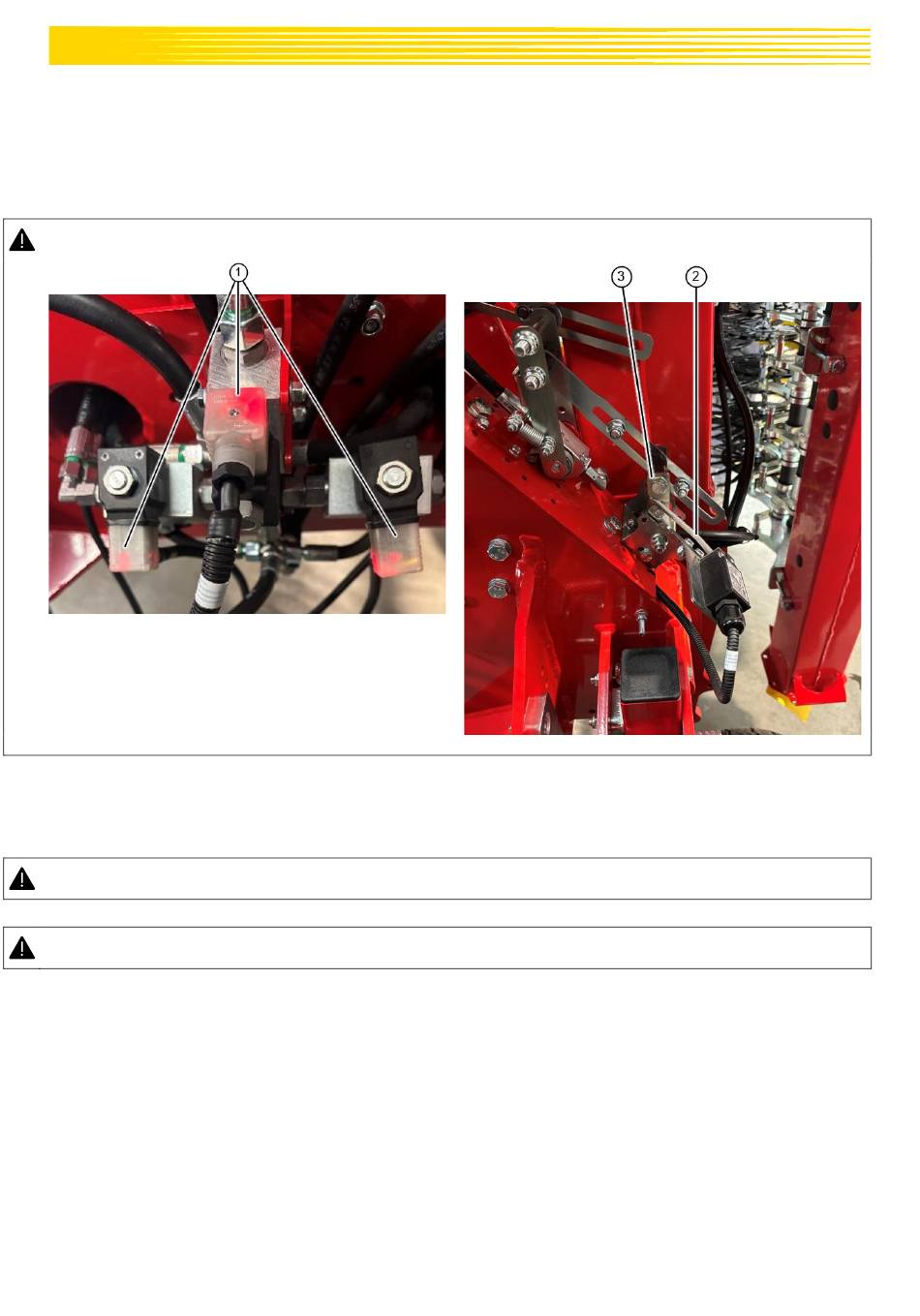

4. Prüfung! Kontrolllampen der drei Steuerventile [1] am Mittelrahmen müssen leuchten. Sensor [2]
muss betätigt sein. Wippe [3] muss nach oben geklappt sein.
5. Klappungszylinder ansteuern.
Info: Beim Auseinanderklappen muss kurz zusammengeklappt werden, damit sich die
Verriegelungshaken nicht verspannen.
6. Die Zylinder der Klappungsverriegelung fahren automatisch ein, öffnen die Verriegelungshaken und
geben die inneren Seitenrahmen frei.
7. Prüfung! Nach ca. 15 Grad Klappungswinkel müssen die inneren Werkzeugsegmente nach unten
schwenken.
8. Die Maschine kann nun vollständig ausgeklappt werden.
9. Prüfung! Nach dem Klappvorgang müssen sich die innere Werkzeugsegmente wieder in
Ausgangsstellung (Transportstellung) befinden.
