Rc 900 M1 - Apv Rc-Serie Betriebsanleitung

8.1.2

RC 900 M1

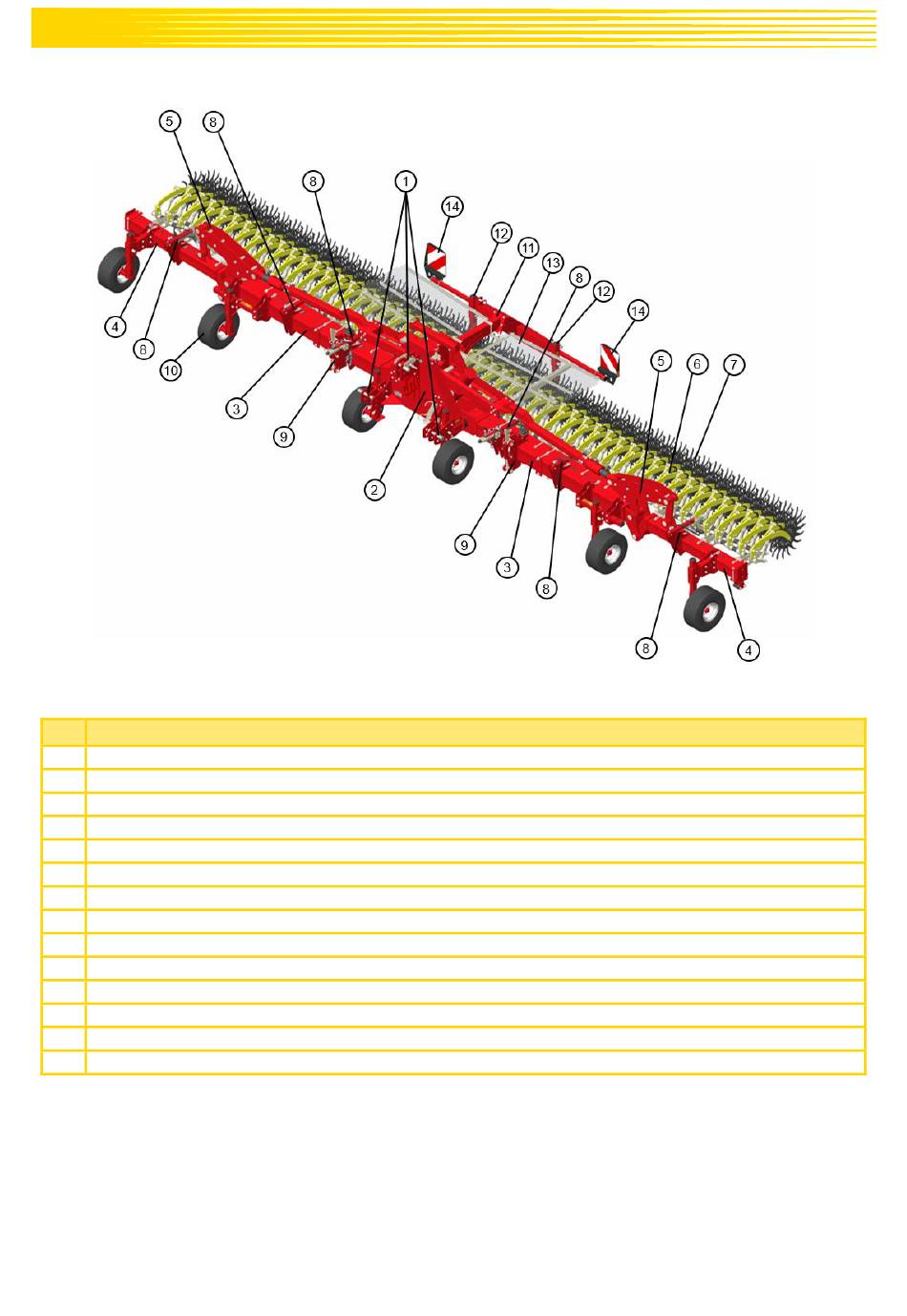

Abbildung 8
Nr. Bezeichnung/Beschreibung
1: Dreipunktaufbau
2: Mittelrahmen
3: Seitenrahmen innen
4: Seitenrahmen außen
5: Klappungsgestänge
6: Werkzeugarm
7: Werkzeugring
8: Hydraulische Verstellung der Arbeitswerkzeuge
9: Hydraulische Transportverriegelung
10: Tasträder
11: Stützenausleger
12: Abstellstützen
13: Steinschlagschutz
14: Beleuchtungsanlage
