10.3 UNTERLENKER-KUPPELPUNKT

GEFAHR!
Lebensgefahr durch ungesicherte Verbindung zwischen Unterlenker und Unterlenker-
Kuppelpunkt
Wird die Verbindung zwischen Unterlenker und Unterlenker-Kuppelpunkt nicht gesichert, kann der
Bolzen des Gabelkopfes herausrutschen.
•
Das Gerät kann seitlich herunterfallen und so Personen in unmittelbarer Nähe verletzen oder töten.
•
Während der Transportfahrt können andere Verkehrsteilnehmer verletzt oder getötet werden.
•
Die Verbindung zwischen Unterlenker und Unterlenker-Kuppelpunkt muss immer gesichert sein.
•
Bei ausgehobenem Gerät dürfen sich keine Personen in unmittelbarer Nähe des Gerätes aufhalten.
Der Unterlenker kann in zwei Höhenlagen =
Zugpunktstellungen
werden.

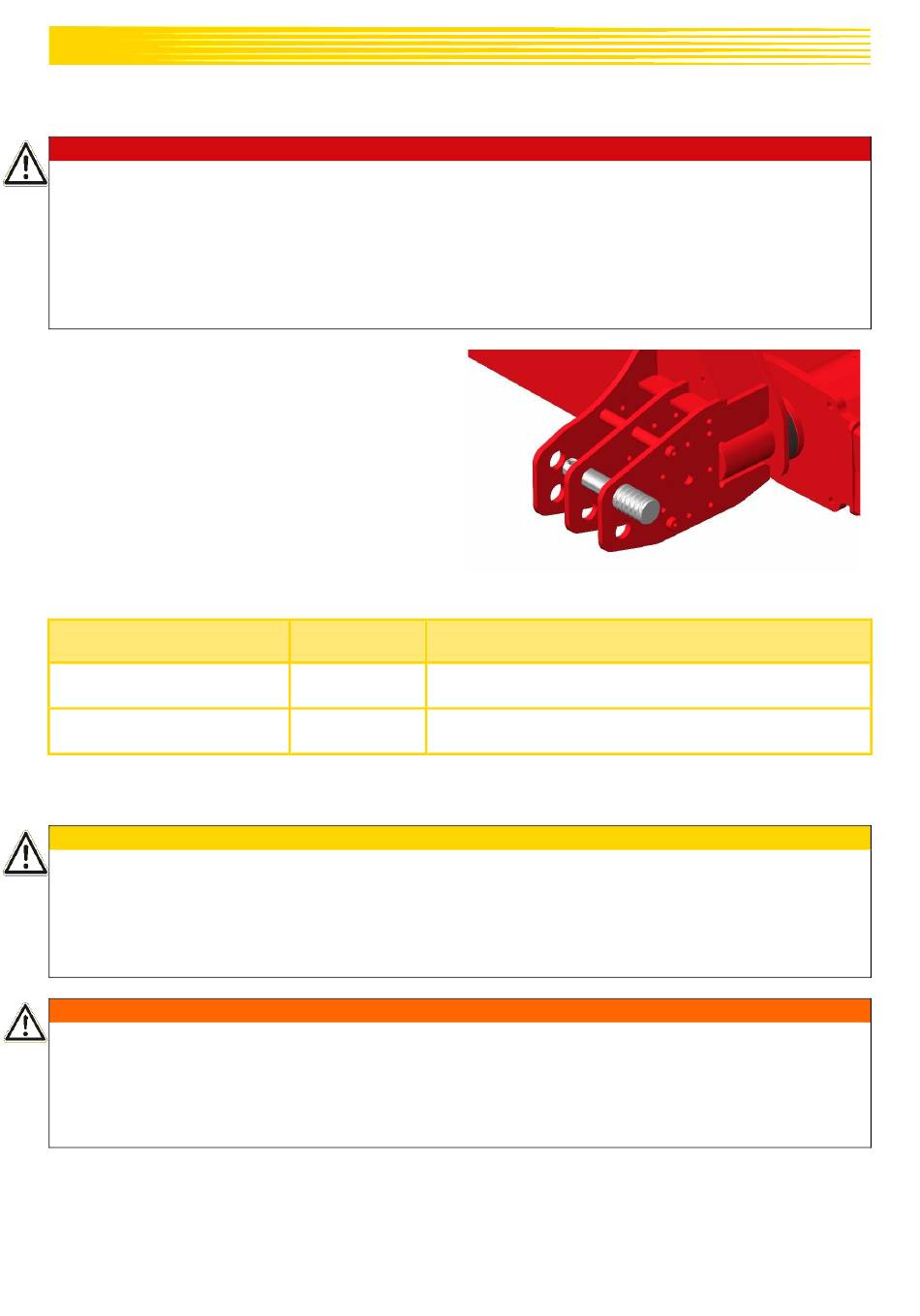

Die Abbildung 12 zeigt den Unterlenker in der
oberen Anbauposition = tiefer Zugpunkt.
Die Bohrungen im Gabelkopf dienen für die
Aufnahme der Unterlenkerbolzen in der unteren
Anbauposition = hoher Zugpunkt.
Anbauposition des
Unterlenkerkuppelpunktes
oben
unten

10.4 OBERLENKER-KUPPELPUNKT

VORSICHT!
Verletzungsgefahr durch ungesicherten Oberlenkerbolzen
Wird der Oberlenkerbolzen nicht gesichert, kann er herausrutschen oder verloren gehen.
•
Das Gerät kann herunterfallen oder beschädigt werden.
•
Personen in unmittelbarer Nähe können verletzt werden.
•
Der Oberlenkerbolzen muss immer gesichert werden.
•
Bei ausgehobenem Gerät dürfen sich keine Personen in unmittelbarer Nähe des Gerätes aufhalten.
WARNUNG!
Unfallgefahr durch falsche Montage des Oberlenkerbolzens
Der Oberlenker-Kuppelpunkt beinhaltet ein Langloch und ein Rundloch.
•
Die Rollhacke RC darf nicht transportiert werden, wenn sich der Oberlenkerbolzen im Langloch
befindet.
•
Für den Straßentransport muss der Bolzen im Rundloch (unter dem Langloch) montiert und mittels
Splints gegen Verlust gesichert sein.
36
an das Gerät angebaut
Zugpunkt
tief
hoch
Abbildung 12
Funktion
•
Einzug des Gerätes verbessern
•
Hubkraftbedarf reduzieren
•
Aushubhöhe vergrößern
•
Schlupf reduzieren
