20

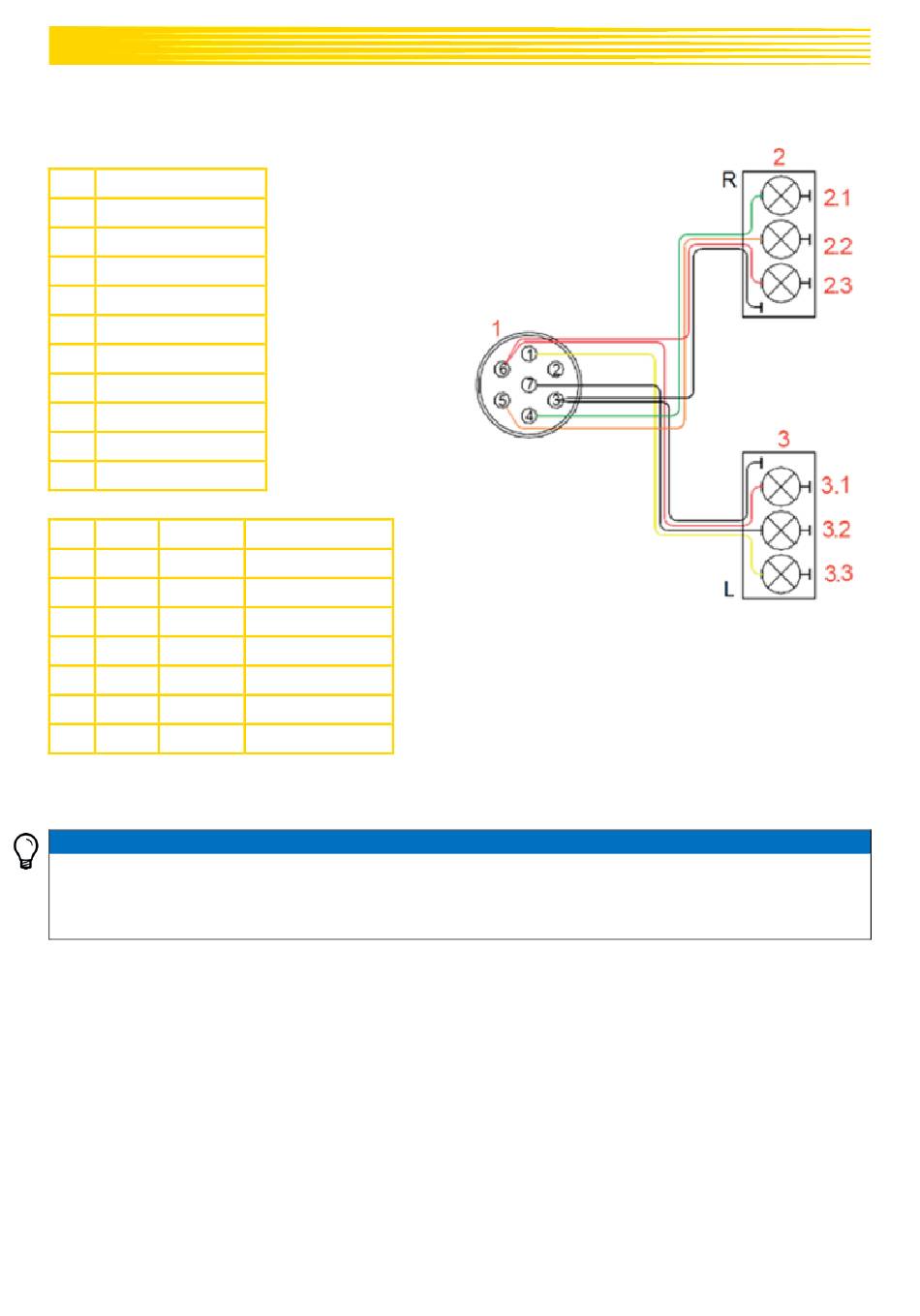

BELEUCHTUNG SCHALTBILD

Legende:
R Rechts
1 Stecker 12V 7-polig
2 Rücklicht rechts
2.1 Blinker
2.2 Rücklicht
2.3 Bremslicht
L Links
3 Rücklicht links
3.1 Bremslicht
3.2 Rücklicht
3.3 Blinker
Stecker- und Kabelbelegung
Nr. Bez. Farbe
1 L Gelb
2 54g ---
3 31 Weiß
4 R Grün
5 58R Braun
6 54 Rot
7 58L Schwarz Rücklicht links
21

HINWEISE ZUM NATUR- UND UMWELTSCHUTZ

HINWEIS!
•
Für eine umweltgerechte Entsorgung aller bei der Wartung und Pflege des Gerätes anfallenden
Hilfs- und Betriebsstoffe sorgen.
•
Alle recycelbaren Bauteile wieder in den Wertstoffkreislauf zurückführen.
•
Die für das jeweilige Land gültigen nationalen Bestimmungen beachten.
21.1 VERMINDERUNG VON LÄRMBELÄSTIGUNG BEI GEBRAUCH
Etwaige lose Teile (wie z.B. Ketten) befestigen, um unnötigen Lärm zu vermeiden.
66
Funktion
Blinker links
---
Masse
Blinker rechts
Rücklicht rechts
Bremslicht
Abbildung 43
