13.2.3 RC 1200 M1 EINKLAPPEN

1. Arbeitswerkzeuge
(Schwimmstellung).

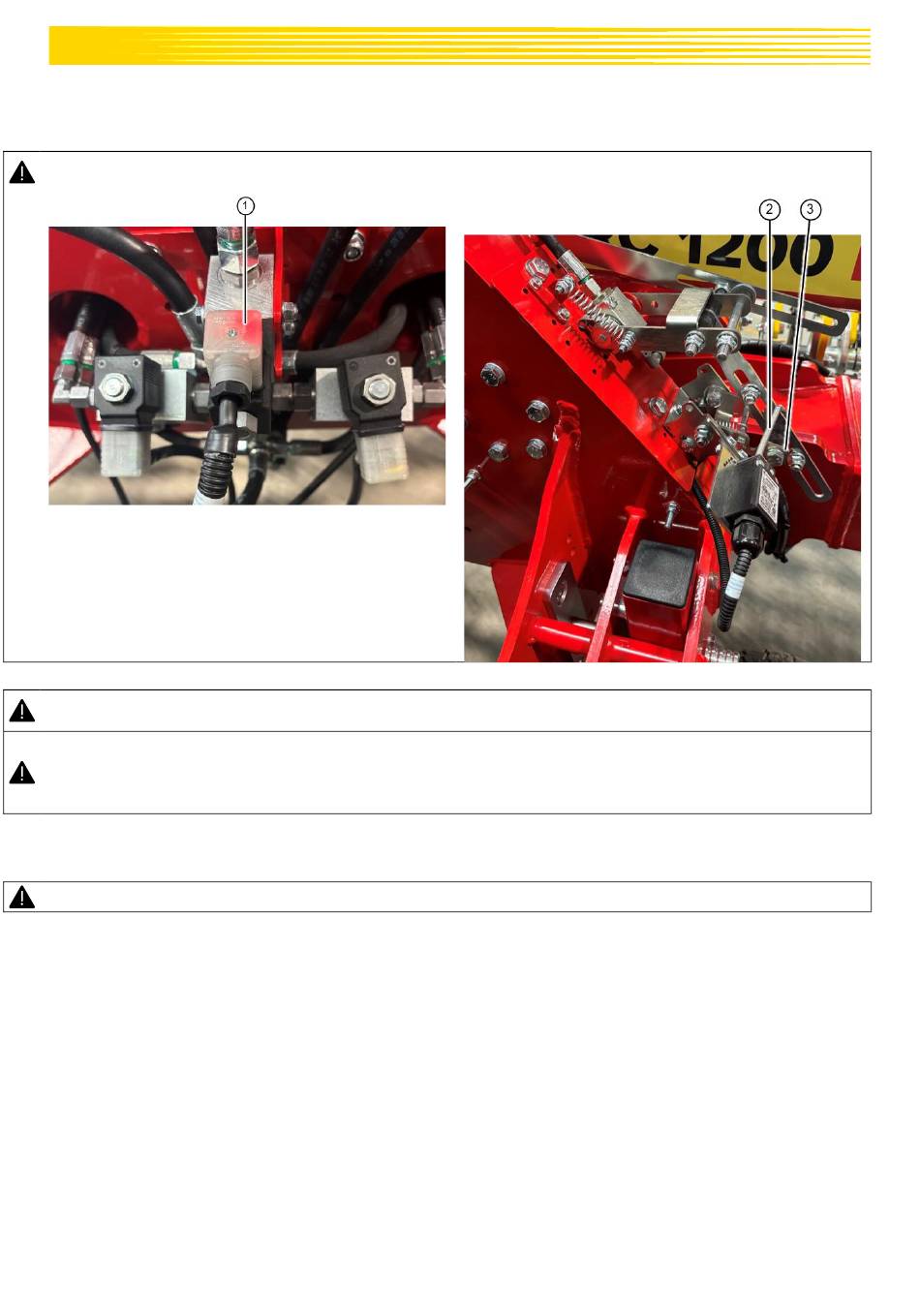

2. Prüfung! Kontrolllampe des mittigen Steuerventiles [1] am Mittelrahmen muss leuchten. Sensor [2]
darf nicht betätigt sein. Wippe [3] muss nach unten geklappt sein.
3. Klappungszylinder ansteuern. Maschine beginnt sich einzuklappen.
4. Prüfung! Bevor sich die Seitenrahmen anheben müssen die inneren Werkzeugsegmente nach unten
schwenken.
5. Prüfung! Nach ca. 75 Grad Klappungswinkel müssen sich die inneren Werkzeugsegmente wieder in
Ausgangsstellung (Transportstellung) befinden. Kontrolllampen der drei Steuerventile [1] am
Mittelrahmen müssen leuchten. Sensor [2] muss betätigt sein. Wippe [3] muss nach oben geklappt
sein.
6. Der Klappungsvorgang kann fortgesetzt werden, bis die Seitenrahmen die Anschlagpunkte erreicht
haben.
7. Die federbelasteten Verriegelungshaken greifen automatisch in die Seitenrahmen ein.
8. Achtung! „Hydraulische Klappung inklusive Verriegelung" (rot) drucklos schalten (Schwimmstellung).
9. Maschine befindet sich in Transportstellung.
in Transportstellung bringen und Strebenzylinder drucklos schalten
45
