13.2.1 RC 600 M1 EINKLAPPEN

1. Klappungszylinder ansteuern. Maschine beginnt sich einzuklappen, bis die Seitenrahmen die
Anschlagpunkte erreicht haben.
2. Die federbelasteten Verriegelungshaken greifen automatisch in die Seitenrahmen ein.
3. Werkzeugsegmente in Transportstellung bringen, damit die Transportbreite eingehalten wird.
4. Maschine befindet sich in Transportstellung.

13.2.2 RC 900 M1 EINKLAPPEN

1. Arbeitswerkzeuge
(Schwimmstellung).

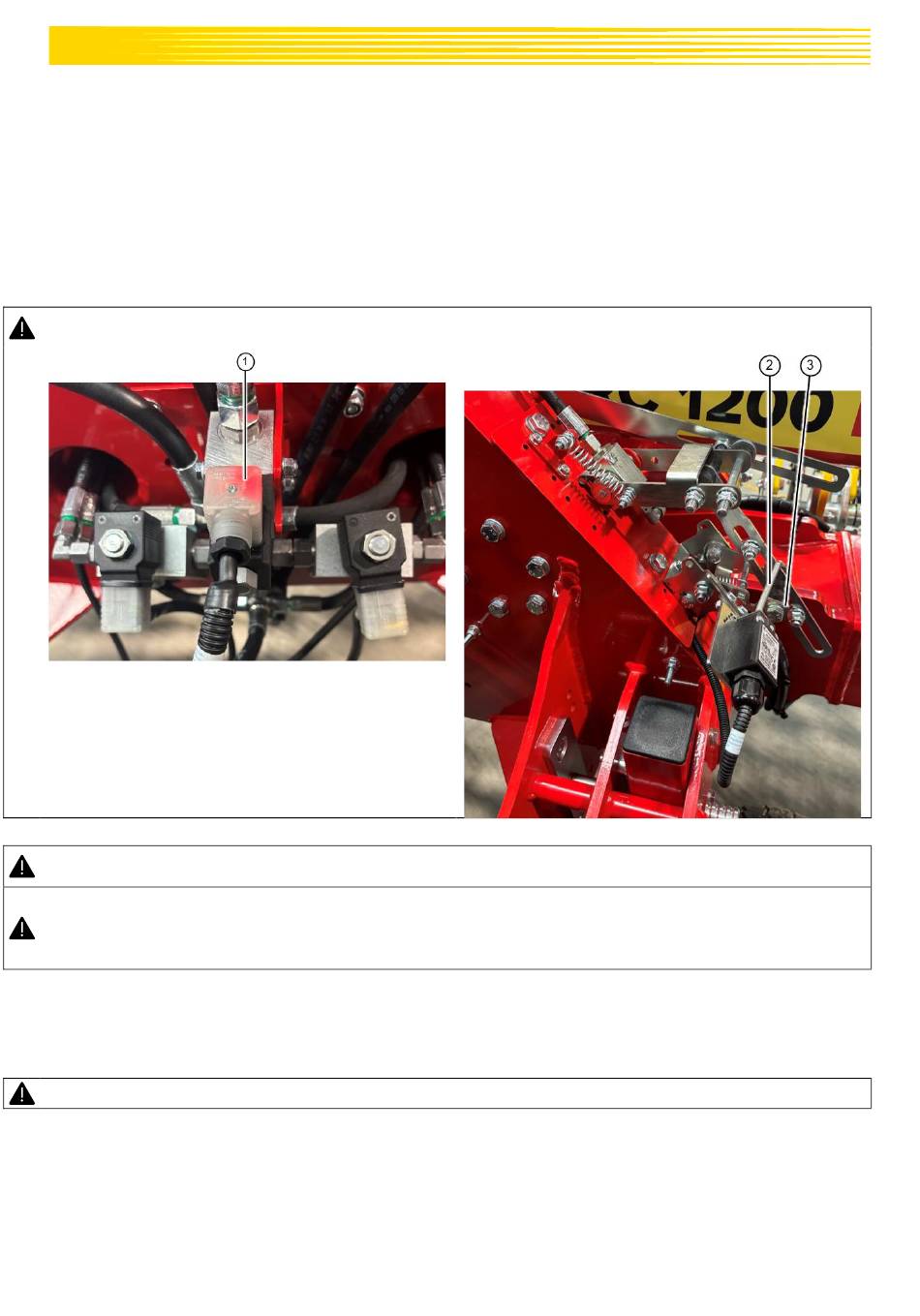

2. Prüfung! Kontrolllampe des oberen Steuerventiles [1] am Mittelrahmen muss leuchten. Sensor [2]
darf nicht betätigt sein. Wippe [3] muss nach unten geklappt sein.
3. Klappungszylinder ansteuern. Maschine beginnt sich einzuklappen.
4. Prüfung! Bevor sich die Seitenrahmen anheben müssen die inneren Werkzeugsegmente nach unten
schwenken.
5. Prüfung! Nach ca. 75 Grad Klappungswinkel müssen sich die inneren Werkzeugsegmente wieder in
Ausgangsstellung (Transportstellung) befinden. Kontrolllampen der drei Steuerventile [1] am
Mittelrahmen müssen leuchten. Sensor [2] muss betätigt sein. Wippe [3] muss nach oben geklappt
sein.
6. Der Klappungsvorgang kann fortgesetzt werden, bis die Seitenrahmen die Anschlagpunkte erreicht
haben.
7. Die federbelasteten Verriegelungshaken greifen automatisch in die Seitenrahmen ein.
8. Durch die Druckbeaufschlagung rastet der zweite Seitenrahmen automatisch in den ersten
Seitenrahmen ein.
9. Achtung! „Hydraulische Klappung inklusive Verriegelung" (rot) drucklos schalten (Schwimmstellung).
10. Maschine befindet sich in Transportstellung.
44
in Transportstellung bringen und Strebenzylinder drucklos schalten
