BDS-3

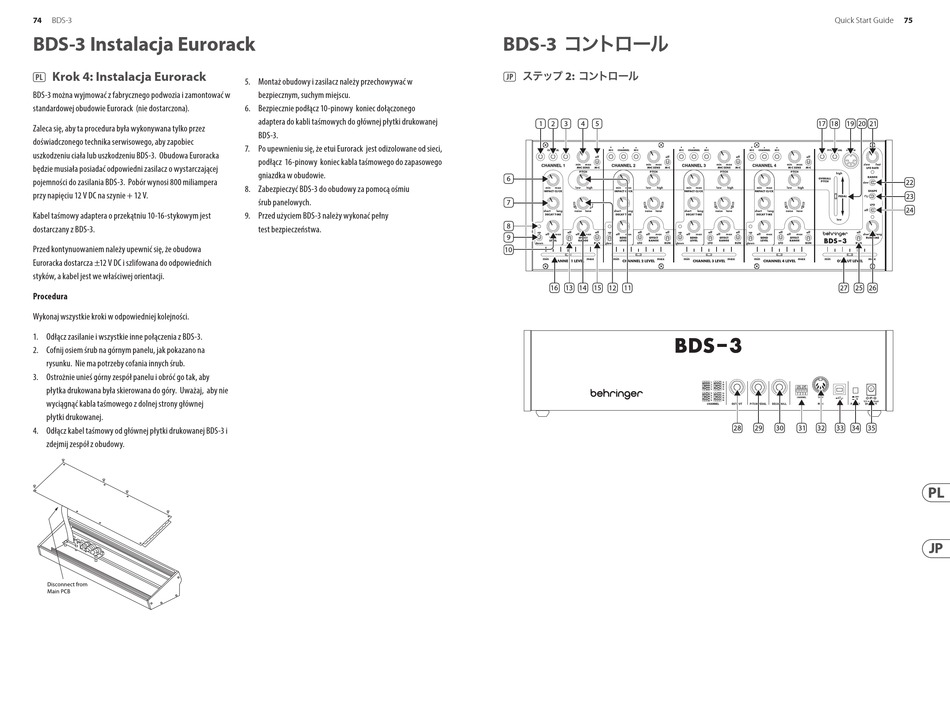

BDS-3 Instalacja Eurorack
(PL) Krok 4: Instalacja Eurorack
BDS-3 można wyjmować z fabrycznego podwozia i zamontować w
standardowej obudowie Eurorack (nie dostarczona).
Zaleca się, aby ta procedura była wykonywana tylko przez
doświadczonego technika serwisowego, aby zapobiec
uszkodzeniu ciała lub uszkodzeniu BDS-3. Obudowa Euroracka
będzie musiała posiadać odpowiedni zasilacz o wystarczającej
pojemności do zasilania BDS-3. Pobór wynosi 800 miliampera
przy napięciu 12 V DC na szynie + 12 V.
Kabel taśmowy adaptera o przekątniu 10-16-stykowym jest
dostarczany z BDS-3.
Przed kontynuowaniem należy upewnić się, że obudowa
Euroracka dostarcza ±12 V DC i szlifowana do odpowiednich
styków, a kabel jest we właściwej orientacji.
Procedura
Wykonaj wszystkie kroki w odpowiedniej kolejności.
1. Odłącz zasilanie i wszystkie inne połączenia z BDS-3.
2. Cofnij osiem śrub na górnym panelu, jak pokazano na
rysunku. Nie ma potrzeby cofania innych śrub.
3. Ostrożnie unieś górny zespół panelu i obróć go tak, aby
płytka drukowana była skierowana do góry. Uważaj, aby nie
wyciągnąć kabla taśmowego z dolnej strony głównej
płytki drukowanej.
4. Odłącz kabel taśmowy od głównej płytki drukowanej BDS-3 i
zdejmij zespół z obudowy.
5. Montaż obudowy i zasilacz należy przechowywać w
bezpiecznym, suchym miejscu.
6. Bezpiecznie podłącz 10-pinowy koniec dołączonego
adaptera do kabli taśmowych do głównej płytki drukowanej
BDS-3.
7. Po upewnieniu się, że etui Eurorack jest odizolowane od sieci,
podłącz 16-pinowy koniec kabla taśmowego do zapasowego
gniazdka w obudowie.
8. Zabezpieczyć BDS-3 do obudowy za pomocą ośmiu
śrub panelowych.
9. Przed użyciem BDS-3 należy wykonać pełny
test bezpieczeństwa.
コントロール
BDS 3
-
ステップ コントロール
2:
