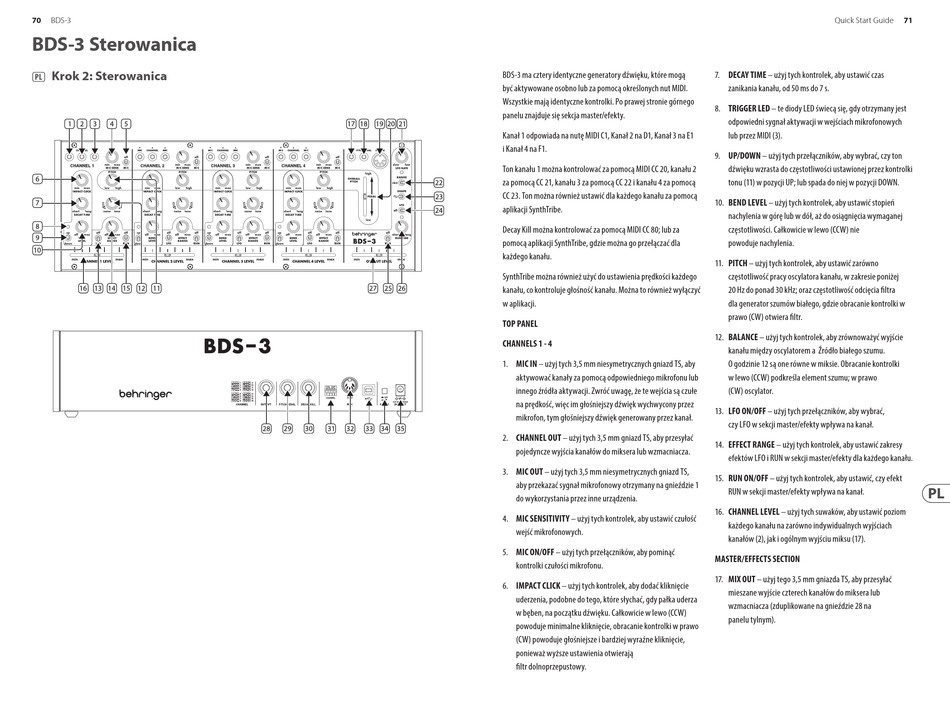

BDS-3 Sterowanica
(PL) Krok 2: Sterowanica
BDS-3 ma cztery identyczne generatory dźwięku, które mogą
być aktywowane osobno lub za pomocą określonych nut MIDI.
Wszystkie mają identyczne kontrolki. Po prawej stronie górnego
panelu znajduje się sekcja master/efekty.
Kanał 1 odpowiada na nutę MIDI C1, Kanał 2 na D1, Kanał 3 na E1
i Kanał 4 na F1.
Ton kanału 1 można kontrolować za pomocą MIDI CC 20, kanału 2
za pomocą CC 21, kanału 3 za pomocą CC 22 i kanału 4 za pomocą
CC 23. Ton można również ustawić dla każdego kanału za pomocą
aplikacji SynthTribe.
Decay Kill można kontrolować za pomocą MIDI CC 80; lub za
pomocą aplikacji SynthTribe, gdzie można go przełączać dla
każdego kanału.
SynthTribe można również użyć do ustawienia prędkości każdego
kanału, co kontroluje głośność kanału. Można to również wyłączyć
w aplikacji.
TOP PANEL
CHANNELS 1 - 4
1. MIC IN – użyj tych 3,5 mm niesymetrycznych gniazd TS, aby
aktywować kanały za pomocą odpowiedniego mikrofonu lub
innego źródła aktywacji. Zwróć uwagę, że te wejścia są czułe
na prędkość, więc im głośniejszy dźwięk wychwycony przez
mikrofon, tym głośniejszy dźwięk generowany przez kanał.
2. CHANNEL OUT – użyj tych 3,5 mm gniazd TS, aby przesyłać
pojedyncze wyjścia kanałów do miksera lub wzmacniacza.
3. MIC OUT – użyj tych 3,5 mm niesymetrycznych gniazd TS,
aby przekazać sygnał mikrofonowy otrzymany na gnieździe 1
do wykorzystania przez inne urządzenia.
4. MIC SENSITIVITY – użyj tych kontrolek, aby ustawić czułość
wejść mikrofonowych.
5. MIC ON/OFF – użyj tych przełączników, aby pominąć
kontrolki czułości mikrofonu.
6. IMPACT CLICK – użyj tych kontrolek, aby dodać kliknięcie
uderzenia, podobne do tego, które słychać, gdy pałka uderza
w bęben, na początku dźwięku. Całkowicie w lewo (CCW)
powoduje minimalne kliknięcie, obracanie kontrolki w prawo
(CW) powoduje głośniejsze i bardziej wyraźne kliknięcie,
ponieważ wyższe ustawienia otwierają
filtr dolnoprzepustowy.
Quick Start Guide
7. DECAY TIME – użyj tych kontrolek, aby ustawić czas
zanikania kanału, od 50 ms do 7 s.
8. TRIGGER LED – te diody LED świecą się, gdy otrzymany jest
odpowiedni sygnał aktywacji w wejściach mikrofonowych
lub przez MIDI (3).
9. UP/DOWN – użyj tych przełączników, aby wybrać, czy ton
dźwięku wzrasta do częstotliwości ustawionej przez kontrolki
tonu (11) w pozycji UP; lub spada do niej w pozycji DOWN.
10. BEND LEVEL – użyj tych kontrolek, aby ustawić stopień
nachylenia w górę lub w dół, aż do osiągnięcia wymaganej
częstotliwości. Całkowicie w lewo (CCW) nie
powoduje nachylenia.
11. PITCH – użyj tych kontrolek, aby ustawić zarówno
częstotliwość pracy oscylatora kanału, w zakresie poniżej
20 Hz do ponad 30 kHz; oraz częstotliwość odcięcia filtra
dla generator szumów białego, gdzie obracanie kontrolki w
prawo (CW) otwiera filtr.
12. BALANCE – użyj tych kontrolek, aby zrównoważyć wyjście
kanału między oscylatorem a Źródło białego szumu.
O godzinie 12 są one równe w miksie. Obracanie kontrolki
w lewo (CCW) podkreśla element szumu; w prawo
(CW) oscylator.
13. LFO ON/OFF – użyj tych przełączników, aby wybrać,
czy LFO w sekcji master/efekty wpływa na kanał.
14. EFFECT RANGE – użyj tych kontrolek, aby ustawić zakresy
efektów LFO i RUN w sekcji master/efekty dla każdego kanału.
15. RUN ON/OFF – użyj tych kontrolek, aby ustawić, czy efekt
RUN w sekcji master/efekty wpływa na kanał.
16. CHANNEL LEVEL – użyj tych suwaków, aby ustawić poziom
każdego kanału na zarówno indywidualnych wyjściach
kanałów (2), jak i ogólnym wyjściu miksu (17).
MASTER/EFFECTS SECTION
17. MIX OUT – użyj tego 3,5 mm gniazda TS, aby przesyłać
mieszane wyjście czterech kanałów do miksera lub
wzmacniacza (zduplikowane na gnieździe 28 na
panelu tylnym).
