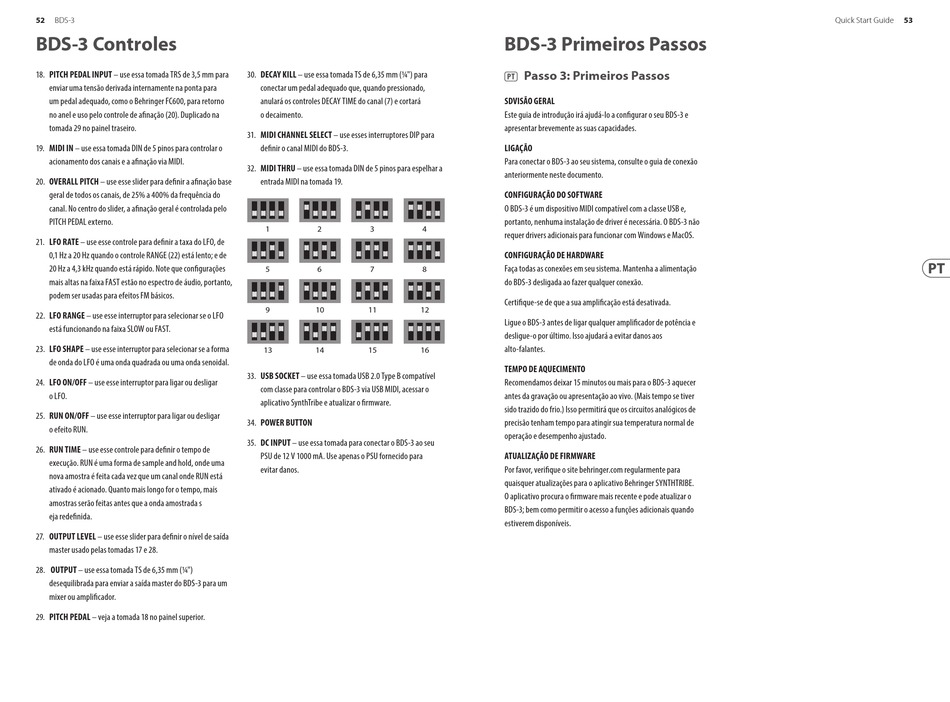

BDS-3
BDS-3 Controles
18. PITCH PEDAL INPUT – use essa tomada TRS de 3,5 mm para
enviar uma tensão derivada internamente na ponta para
um pedal adequado, como o Behringer FC600, para retorno
no anel e uso pelo controle de afinação (20). Duplicado na
tomada 29 no painel traseiro.
19. MIDI IN – use essa tomada DIN de 5 pinos para controlar o
acionamento dos canais e a afinação via MIDI.
20. OVERALL PITCH – use esse slider para definir a afinação base
geral de todos os canais, de 25% a 400% da frequência do
canal. No centro do slider, a afinação geral é controlada pelo
PITCH PEDAL externo.
21. LFO RATE – use esse controle para definir a taxa do LFO, de
0,1 Hz a 20 Hz quando o controle RANGE (22) está lento; e de
20 Hz a 4,3 kHz quando está rápido. Note que configurações
mais altas na faixa FAST estão no espectro de áudio, portanto,
podem ser usadas para efeitos FM básicos.
22. LFO RANGE – use esse interruptor para selecionar se o LFO
está funcionando na faixa SLOW ou FAST.
23. LFO SHAPE – use esse interruptor para selecionar se a forma
de onda do LFO é uma onda quadrada ou uma onda senoidal.
24. LFO ON/OFF – use esse interruptor para ligar ou desligar
o LFO.
25. RUN ON/OFF – use esse interruptor para ligar ou desligar
o efeito RUN.
26. RUN TIME – use esse controle para definir o tempo de
execução. RUN é uma forma de sample and hold, onde uma
nova amostra é feita cada vez que um canal onde RUN está
ativado é acionado. Quanto mais longo for o tempo, mais
amostras serão feitas antes que a onda amostrada s
eja redefinida.
27. OUTPUT LEVEL – use esse slider para definir o nível de saída
master usado pelas tomadas 17 e 28.
28. OUTPUT – use essa tomada TS de 6,35 mm (¼")
desequilibrada para enviar a saída master do BDS-3 para um
mixer ou amplificador.
29. PITCH PEDAL – veja a tomada 18 no painel superior.
30. DECAY KILL – use essa tomada TS de 6,35 mm (¼") para
conectar um pedal adequado que, quando pressionado,
anulará os controles DECAY TIME do canal (7) e cortará
o decaimento.
31. MIDI CHANNEL SELECT – use esses interruptores DIP para
definir o canal MIDI do BDS-3.
32. MIDI THRU – use essa tomada DIN de 5 pinos para espelhar a
entrada MIDI na tomada 19.
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
33. USB SOCKET – use essa tomada USB 2.0 Type B compatível
com classe para controlar o BDS-3 via USB MIDI, acessar o
aplicativo SynthTribe e atualizar o firmware.
34. POWER BUTTON
35. DC INPUT – use essa tomada para conectar o BDS-3 ao seu
PSU de 12 V 1000 mA. Use apenas o PSU fornecido para
evitar danos.
BDS-3 Primeiros Passos
(PT) Passo 3: Primeiros Passos
SDVISÃO GERAL
Este guia de introdução irá ajudá-lo a configurar o seu BDS-3 e
apresentar brevemente as suas capacidades.
LIGAÇÃO
Para conectar o BDS-3 ao seu sistema, consulte o guia de conexão
anteriormente neste documento.
CONFIGURAÇÃO DO SOFTWARE
O BDS-3 é um dispositivo MIDI compatível com a classe USB e,
portanto, nenhuma instalação de driver é necessária. O BDS-3 não
requer drivers adicionais para funcionar com Windows e MacOS.
CONFIGURAÇÃO DE HARDWARE
Faça todas as conexões em seu sistema. Mantenha a alimentação
do BDS-3 desligada ao fazer qualquer conexão.
Certifique-se de que a sua amplificação está desativada.
Ligue o BDS-3 antes de ligar qualquer amplificador de potência e
desligue-o por último. Isso ajudará a evitar danos aos
alto-falantes.
TEMPO DE AQUECIMENTO
Recomendamos deixar 15 minutos ou mais para o BDS-3 aquecer
antes da gravação ou apresentação ao vivo. (Mais tempo se tiver
sido trazido do frio.) Isso permitirá que os circuitos analógicos de
precisão tenham tempo para atingir sua temperatura normal de
operação e desempenho ajustado.
ATUALIZAÇÃO DE FIRMWARE
Por favor, verifique o site behringer.com regularmente para
quaisquer atualizações para o aplicativo Behringer SYNTHTRIBE.
O aplicativo procura o firmware mais recente e pode atualizar o
BDS-3; bem como permitir o acesso a funções adicionais quando
estiverem disponíveis.
