BDS-3

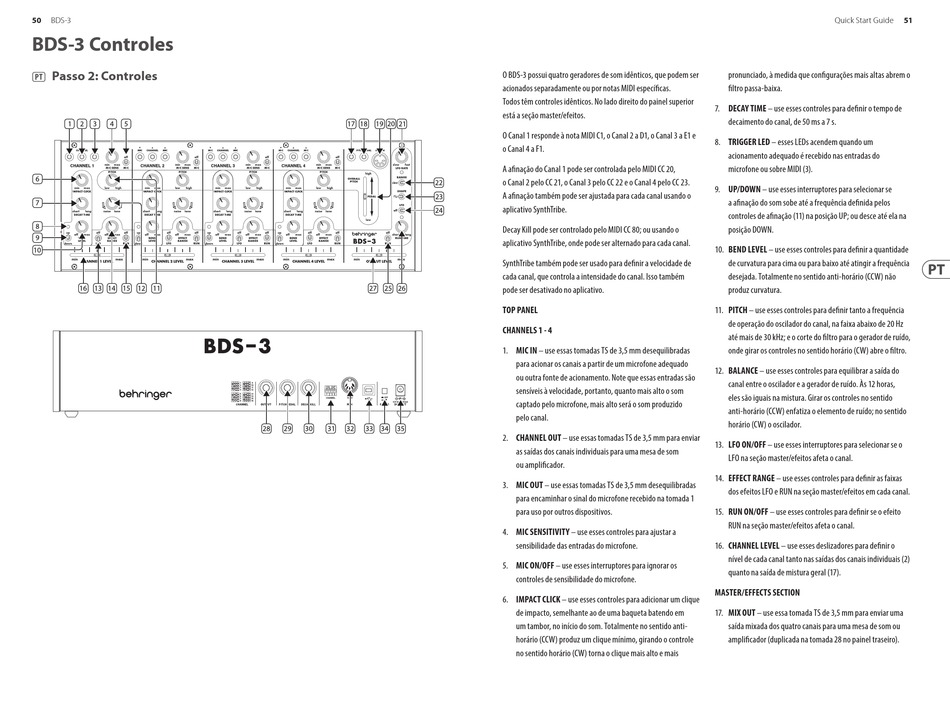

BDS-3 Controles
(PT) Passo 2: Controles
O BDS-3 possui quatro geradores de som idênticos, que podem ser
acionados separadamente ou por notas MIDI específicas.
Todos têm controles idênticos. No lado direito do painel superior
está a seção master/efeitos.
O Canal 1 responde à nota MIDI C1, o Canal 2 a D1, o Canal 3 a E1 e
o Canal 4 a F1.
A afinação do Canal 1 pode ser controlada pelo MIDI CC 20,
o Canal 2 pelo CC 21, o Canal 3 pelo CC 22 e o Canal 4 pelo CC 23.
A afinação também pode ser ajustada para cada canal usando o
aplicativo SynthTribe.
Decay Kill pode ser controlado pelo MIDI CC 80; ou usando o
aplicativo SynthTribe, onde pode ser alternado para cada canal.
SynthTribe também pode ser usado para definir a velocidade de
cada canal, que controla a intensidade do canal. Isso também
pode ser desativado no aplicativo.
TOP PANEL
CHANNELS 1 - 4
1. MIC IN – use essas tomadas TS de 3,5 mm desequilibradas
para acionar os canais a partir de um microfone adequado
ou outra fonte de acionamento. Note que essas entradas são
sensíveis à velocidade, portanto, quanto mais alto o som
captado pelo microfone, mais alto será o som produzido
pelo canal.
2. CHANNEL OUT – use essas tomadas TS de 3,5 mm para enviar
as saídas dos canais individuais para uma mesa de som
ou amplificador.
3. MIC OUT – use essas tomadas TS de 3,5 mm desequilibradas
para encaminhar o sinal do microfone recebido na tomada 1
para uso por outros dispositivos.
4. MIC SENSITIVITY – use esses controles para ajustar a
sensibilidade das entradas do microfone.
5. MIC ON/OFF – use esses interruptores para ignorar os
controles de sensibilidade do microfone.
6. IMPACT CLICK – use esses controles para adicionar um clique
de impacto, semelhante ao de uma baqueta batendo em
um tambor, no início do som. Totalmente no sentido anti-
horário (CCW) produz um clique mínimo, girando o controle
no sentido horário (CW) torna o clique mais alto e mais
Quick Start Guide
pronunciado, à medida que configurações mais altas abrem o
filtro passa-baixa.
7. DECAY TIME – use esses controles para definir o tempo de
decaimento do canal, de 50 ms a 7 s.
8. TRIGGER LED – esses LEDs acendem quando um
acionamento adequado é recebido nas entradas do
microfone ou sobre MIDI (3).
9. UP/DOWN – use esses interruptores para selecionar se
a afinação do som sobe até a frequência definida pelos
controles de afinação (11) na posição UP; ou desce até ela na
posição DOWN.
10. BEND LEVEL – use esses controles para definir a quantidade
de curvatura para cima ou para baixo até atingir a frequência
desejada. Totalmente no sentido anti-horário (CCW) não
produz curvatura.
11. PITCH – use esses controles para definir tanto a frequência
de operação do oscilador do canal, na faixa abaixo de 20 Hz
até mais de 30 kHz; e o corte do filtro para o gerador de ruído,
onde girar os controles no sentido horário (CW) abre o filtro.
12. BALANCE – use esses controles para equilibrar a saída do
canal entre o oscilador e a gerador de ruído. Às 12 horas,
eles são iguais na mistura. Girar os controles no sentido
anti-horário (CCW) enfatiza o elemento de ruído; no sentido
horário (CW) o oscilador.
13. LFO ON/OFF – use esses interruptores para selecionar se o
LFO na seção master/efeitos afeta o canal.
14. EFFECT RANGE – use esses controles para definir as faixas
dos efeitos LFO e RUN na seção master/efeitos em cada canal.
15. RUN ON/OFF – use esses controles para definir se o efeito
RUN na seção master/efeitos afeta o canal.
16. CHANNEL LEVEL – use esses deslizadores para definir o
nível de cada canal tanto nas saídas dos canais individuais (2)
quanto na saída de mistura geral (17).
MASTER/EFFECTS SECTION
17. MIX OUT – use essa tomada TS de 3,5 mm para enviar uma
saída mixada dos quatro canais para uma mesa de som ou
amplificador (duplicada na tomada 28 no painel traseiro).
