BDS-3

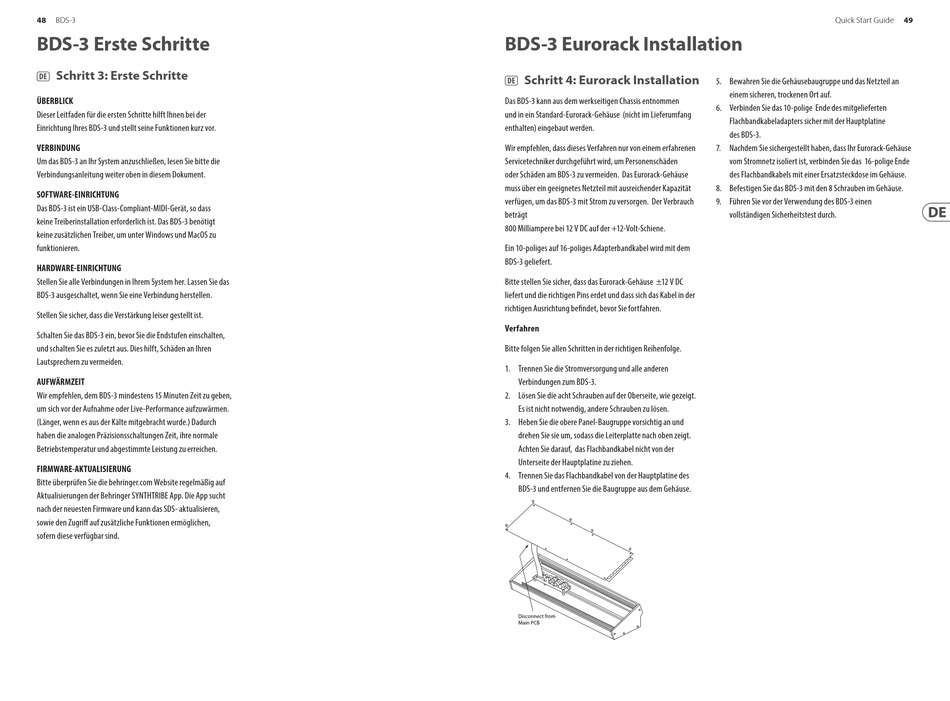

BDS-3 Erste Schritte
(DE) Schritt 3: Erste Schritte
ÜBERBLICK
Dieser Leitfaden für die ersten Schritte hilft Ihnen bei der
Einrichtung Ihres BDS-3 und stellt seine Funktionen kurz vor.
VERBINDUNG
Um das BDS-3 an Ihr System anzuschließen, lesen Sie bitte die
Verbindungsanleitung weiter oben in diesem Dokument.
SOFTWARE-EINRICHTUNG
Das BDS-3 ist ein USB-Class-Compliant-MIDI-Gerät, so dass
keine Treiberinstallation erforderlich ist. Das BDS-3 benötigt
keine zusätzlichen Treiber, um unter Windows und MacOS zu
funktionieren.
HARDWARE-EINRICHTUNG
Stellen Sie alle Verbindungen in Ihrem System her. Lassen Sie das
BDS-3 ausgeschaltet, wenn Sie eine Verbindung herstellen.
Stellen Sie sicher, dass die Verstärkung leiser gestellt ist.
Schalten Sie das BDS-3 ein, bevor Sie die Endstufen einschalten,
und schalten Sie es zuletzt aus. Dies hilft, Schäden an Ihren
Lautsprechern zu vermeiden.
AUFWÄRMZEIT
Wir empfehlen, dem BDS-3 mindestens 15 Minuten Zeit zu geben,
um sich vor der Aufnahme oder Live-Performance aufzuwärmen.
(Länger, wenn es aus der Kälte mitgebracht wurde.) Dadurch
haben die analogen Präzisionsschaltungen Zeit, ihre normale
Betriebstemperatur und abgestimmte Leistung zu erreichen.
FIRMWARE-AKTUALISIERUNG
Bitte überprüfen Sie die behringer.com Website regelmäßig auf
Aktualisierungen der Behringer SYNTHTRIBE App. Die App sucht
nach der neuesten Firmware und kann das SDS- aktualisieren,
sowie den Zugriff auf zusätzliche Funktionen ermöglichen,
sofern diese verfügbar sind.
BDS-3 Eurorack Installation
(DE) Schritt 4: Eurorack Installation
Das BDS-3 kann aus dem werkseitigen Chassis entnommen
und in ein Standard-Eurorack-Gehäuse (nicht im Lieferumfang
enthalten) eingebaut werden.
Wir empfehlen, dass dieses Verfahren nur von einem erfahrenen
Servicetechniker durchgeführt wird, um Personenschäden
oder Schäden am BDS-3 zu vermeiden. Das Eurorack-Gehäuse
muss über ein geeignetes Netzteil mit ausreichender Kapazität
verfügen, um das BDS-3 mit Strom zu versorgen. Der Verbrauch
beträgt
800 Milliampere bei 12 V DC auf der +12-Volt-Schiene.
Ein 10-poliges auf 16-poliges Adapterbandkabel wird mit dem
BDS-3 geliefert.
Bitte stellen Sie sicher, dass das Eurorack-Gehäuse ±12 V DC
liefert und die richtigen Pins erdet und dass sich das Kabel in der
richtigen Ausrichtung befindet, bevor Sie fortfahren.
Verfahren
Bitte folgen Sie allen Schritten in der richtigen Reihenfolge.
1. Trennen Sie die Stromversorgung und alle anderen
Verbindungen zum BDS-3.
2. Lösen Sie die acht Schrauben auf der Oberseite, wie gezeigt.
Es ist nicht notwendig, andere Schrauben zu lösen.
3. Heben Sie die obere Panel-Baugruppe vorsichtig an und
drehen Sie sie um, sodass die Leiterplatte nach oben zeigt.
Achten Sie darauf, das Flachbandkabel nicht von der
Unterseite der Hauptplatine zu ziehen.
4. Trennen Sie das Flachbandkabel von der Hauptplatine des
BDS-3 und entfernen Sie die Baugruppe aus dem Gehäuse.
Quick Start Guide
5. Bewahren Sie die Gehäusebaugruppe und das Netzteil an
einem sicheren, trockenen Ort auf.
6. Verbinden Sie das 10-polige Ende des mitgelieferten
Flachbandkabeladapters sicher mit der Hauptplatine
des BDS-3.
7. Nachdem Sie sichergestellt haben, dass Ihr Eurorack-Gehäuse
vom Stromnetz isoliert ist, verbinden Sie das 16-polige Ende
des Flachbandkabels mit einer Ersatzsteckdose im Gehäuse.
8. Befestigen Sie das BDS-3 mit den 8 Schrauben im Gehäuse.
9. Führen Sie vor der Verwendung des BDS-3 einen
vollständigen Sicherheitstest durch.
