BDS-3

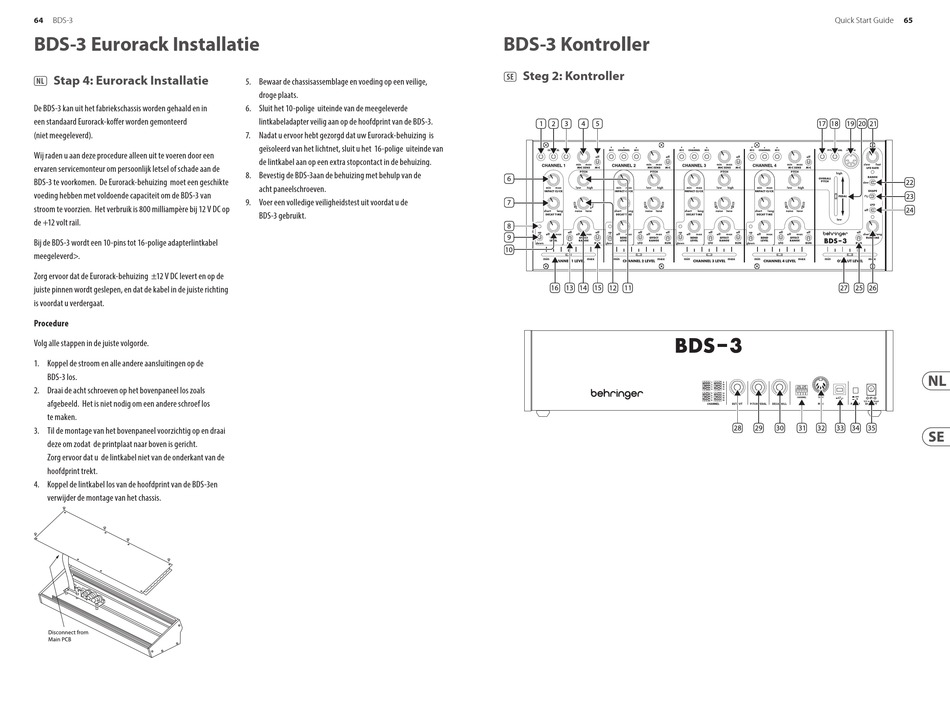

BDS-3 Eurorack Installatie
(NL) Stap 4: Eurorack Installatie
De BDS-3 kan uit het fabriekschassis worden gehaald en in
een standaard Eurorack-koffer worden gemonteerd
(niet meegeleverd).
Wij raden u aan deze procedure alleen uit te voeren door een
ervaren servicemonteur om persoonlijk letsel of schade aan de
BDS-3 te voorkomen. De Eurorack-behuizing moet een geschikte
voeding hebben met voldoende capaciteit om de BDS-3 van
stroom te voorzien. Het verbruik is 800 milliampère bij 12 V DC op
de +12 volt rail.
Bij de BDS-3 wordt een 10-pins tot 16-polige adapterlintkabel
meegeleverd>.
Zorg ervoor dat de Eurorack-behuizing ±12 V DC levert en op de
juiste pinnen wordt geslepen, en dat de kabel in de juiste richting
is voordat u verdergaat.
Procedure
Volg alle stappen in de juiste volgorde.
1. Koppel de stroom en alle andere aansluitingen op de
BDS-3 los.
2. Draai de acht schroeven op het bovenpaneel los zoals
afgebeeld. Het is niet nodig om een andere schroef los
te maken.
3. Til de montage van het bovenpaneel voorzichtig op en draai
deze om zodat de printplaat naar boven is gericht.
Zorg ervoor dat u de lintkabel niet van de onderkant van de
hoofdprint trekt.
4. Koppel de lintkabel los van de hoofdprint van de BDS-3en
verwijder de montage van het chassis.
5. Bewaar de chassisassemblage en voeding op een veilige,
droge plaats.
6. Sluit het 10-polige uiteinde van de meegeleverde
lintkabeladapter veilig aan op de hoofdprint van de BDS-3.
7. Nadat u ervoor hebt gezorgd dat uw Eurorack-behuizing is
geïsoleerd van het lichtnet, sluit u het 16-polige uiteinde van
de lintkabel aan op een extra stopcontact in de behuizing.
8. Bevestig de BDS-3aan de behuizing met behulp van de
acht paneelschroeven.
9. Voer een volledige veiligheidstest uit voordat u de
BDS-3 gebruikt.
BDS-3 Kontroller
(SE) Steg 2: Kontroller
