Behringer BDS-3 Schnellstartanleitung Seite 31

60
BDS-3

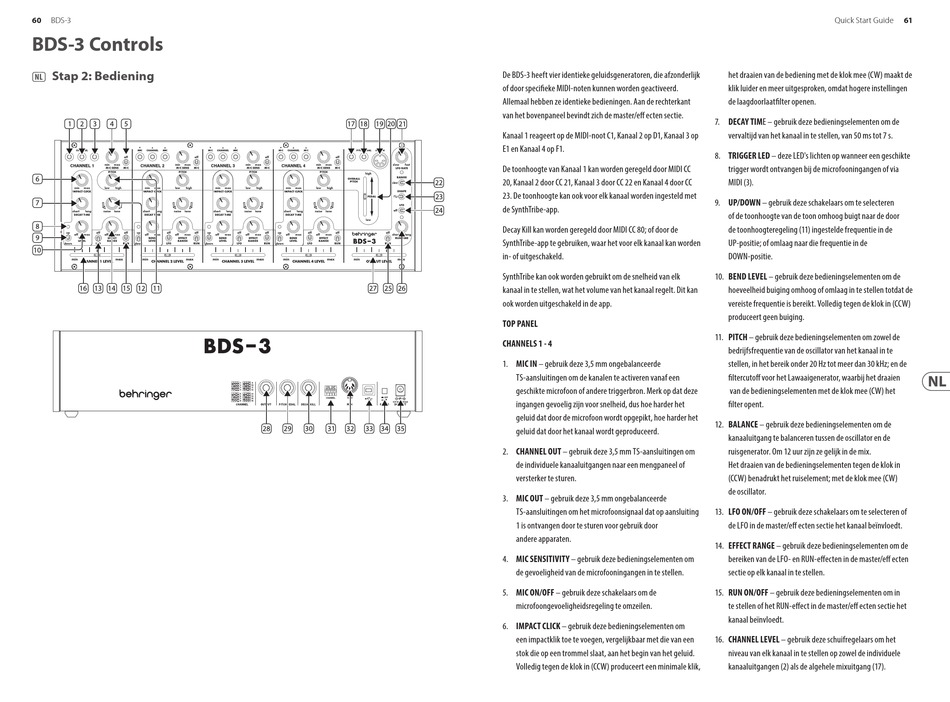

BDS-3 Controls
(NL) Stap 2: Bediening
De BDS-3 heeft vier identieke geluidsgeneratoren, die afzonderlijk
of door specifieke MIDI-noten kunnen worden geactiveerd.
Allemaal hebben ze identieke bedieningen. Aan de rechterkant
van het bovenpaneel bevindt zich de master/eff ecten sectie.
Kanaal 1 reageert op de MIDI-noot C1, Kanaal 2 op D1, Kanaal 3 op
E1 en Kanaal 4 op F1.
De toonhoogte van Kanaal 1 kan worden geregeld door MIDI CC
20, Kanaal 2 door CC 21, Kanaal 3 door CC 22 en Kanaal 4 door CC
23. De toonhoogte kan ook voor elk kanaal worden ingesteld met
de SynthTribe-app.
Decay Kill kan worden geregeld door MIDI CC 80; of door de
SynthTribe-app te gebruiken, waar het voor elk kanaal kan worden
in- of uitgeschakeld.
SynthTribe kan ook worden gebruikt om de snelheid van elk
kanaal in te stellen, wat het volume van het kanaal regelt. Dit kan
ook worden uitgeschakeld in de app.
TOP PANEL
CHANNELS 1 - 4
1. MIC IN – gebruik deze 3,5 mm ongebalanceerde
TS-aansluitingen om de kanalen te activeren vanaf een
geschikte microfoon of andere triggerbron. Merk op dat deze
ingangen gevoelig zijn voor snelheid, dus hoe harder het
geluid dat door de microfoon wordt opgepikt, hoe harder het
geluid dat door het kanaal wordt geproduceerd.
2. CHANNEL OUT – gebruik deze 3,5 mm TS-aansluitingen om
de individuele kanaaluitgangen naar een mengpaneel of
versterker te sturen.
3. MIC OUT – gebruik deze 3,5 mm ongebalanceerde
TS-aansluitingen om het microfoonsignaal dat op aansluiting
1 is ontvangen door te sturen voor gebruik door
andere apparaten.
4. MIC SENSITIVITY – gebruik deze bedieningselementen om
de gevoeligheid van de microfooningangen in te stellen.
5. MIC ON/OFF – gebruik deze schakelaars om de
microfoongevoeligheidsregeling te omzeilen.
6. IMPACT CLICK – gebruik deze bedieningselementen om
een impactklik toe te voegen, vergelijkbaar met die van een
stok die op een trommel slaat, aan het begin van het geluid.
Volledig tegen de klok in (CCW) produceert een minimale klik,
Quick Start Guide
het draaien van de bediening met de klok mee (CW) maakt de
klik luider en meer uitgesproken, omdat hogere instellingen
de laagdoorlaatfilter openen.
7. DECAY TIME – gebruik deze bedieningselementen om de
vervaltijd van het kanaal in te stellen, van 50 ms tot 7 s.
8. TRIGGER LED – deze LED's lichten op wanneer een geschikte
trigger wordt ontvangen bij de microfooningangen of via
MIDI (3).
9. UP/DOWN – gebruik deze schakelaars om te selecteren
of de toonhoogte van de toon omhoog buigt naar de door
de toonhoogteregeling (11) ingestelde frequentie in de
UP-positie; of omlaag naar die frequentie in de
DOWN-positie.
10. BEND LEVEL – gebruik deze bedieningselementen om de
hoeveelheid buiging omhoog of omlaag in te stellen totdat de
vereiste frequentie is bereikt. Volledig tegen de klok in (CCW)
produceert geen buiging.
11. PITCH – gebruik deze bedieningselementen om zowel de
bedrijfsfrequentie van de oscillator van het kanaal in te
stellen, in het bereik onder 20 Hz tot meer dan 30 kHz; en de
filtercutoff voor het Lawaaigenerator, waarbij het draaien
van de bedieningselementen met de klok mee (CW) het
filter opent.
12. BALANCE – gebruik deze bedieningselementen om de
kanaaluitgang te balanceren tussen de oscillator en de
ruisgenerator. Om 12 uur zijn ze gelijk in de mix.
Het draaien van de bedieningselementen tegen de klok in
(CCW) benadrukt het ruiselement; met de klok mee (CW)
de oscillator.
13. LFO ON/OFF – gebruik deze schakelaars om te selecteren of
de LFO in de master/eff ecten sectie het kanaal beïnvloedt.
14. EFFECT RANGE – gebruik deze bedieningselementen om de
bereiken van de LFO- en RUN-effecten in de master/eff ecten
sectie op elk kanaal in te stellen.
15. RUN ON/OFF – gebruik deze bedieningselementen om in
te stellen of het RUN-effect in de master/eff ecten sectie het
kanaal beïnvloedt.
16. CHANNEL LEVEL – gebruik deze schuifregelaars om het
niveau van elk kanaal in te stellen op zowel de individuele
kanaaluitgangen (2) als de algehele mixuitgang (17).
61
