BDS-3

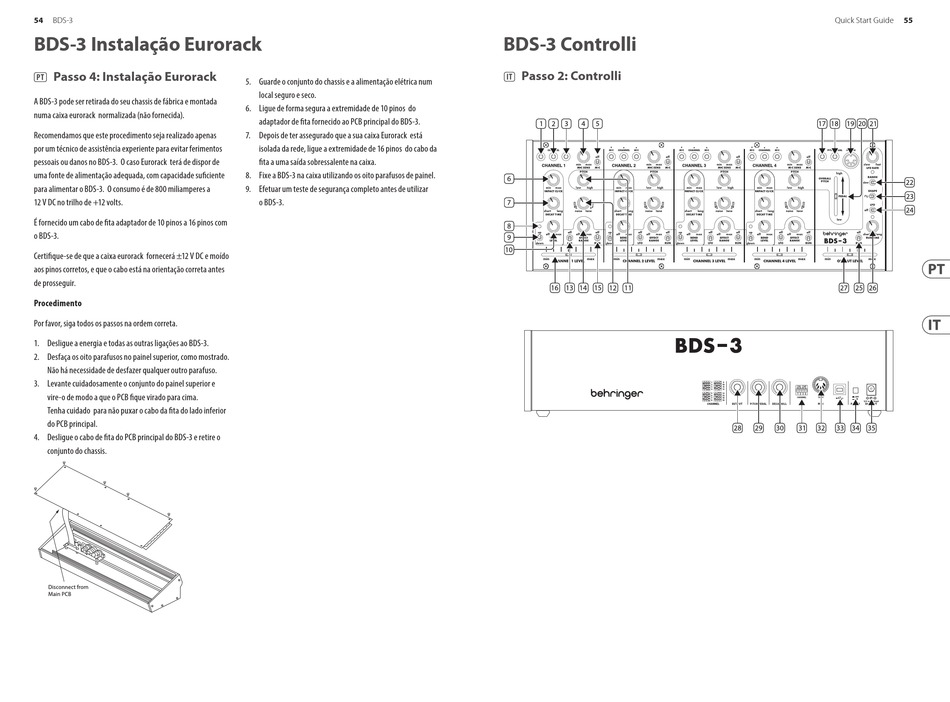

BDS-3 Instalação Eurorack
(PT) Passo 4: Instalação Eurorack
A BDS-3 pode ser retirada do seu chassis de fábrica e montada
numa caixa eurorack normalizada (não fornecida).
Recomendamos que este procedimento seja realizado apenas
por um técnico de assistência experiente para evitar ferimentos
pessoais ou danos no BDS-3. O caso Eurorack terá de dispor de
uma fonte de alimentação adequada, com capacidade suficiente
para alimentar o BDS-3. O consumo é de 800 miliamperes a
12 V DC no trilho de +12 volts.
É fornecido um cabo de fita adaptador de 10 pinos a 16 pinos com
o BDS-3.
Certifique-se de que a caixa eurorack fornecerá ±12 V DC e moído
aos pinos corretos, e que o cabo está na orientação correta antes
de prosseguir.
Procedimento
Por favor, siga todos os passos na ordem correta.
1. Desligue a energia e todas as outras ligações ao BDS-3.
2. Desfaça os oito parafusos no painel superior, como mostrado.
Não há necessidade de desfazer qualquer outro parafuso.
3. Levante cuidadosamente o conjunto do painel superior e
vire-o de modo a que o PCB fique virado para cima.
Tenha cuidado para não puxar o cabo da fita do lado inferior
do PCB principal.
4. Desligue o cabo de fita do PCB principal do BDS-3 e retire o
conjunto do chassis.
5. Guarde o conjunto do chassis e a alimentação elétrica num
local seguro e seco.
6. Ligue de forma segura a extremidade de 10 pinos do
adaptador de fita fornecido ao PCB principal do BDS-3.
7. Depois de ter assegurado que a sua caixa Eurorack está
isolada da rede, ligue a extremidade de 16 pinos do cabo da
fita a uma saída sobressalente na caixa.
8. Fixe a BDS-3 na caixa utilizando os oito parafusos de painel.
9. Efetuar um teste de segurança completo antes de utilizar
o BDS-3.
BDS-3 Controlli
(IT) Passo 2: Controlli
