BDS-3

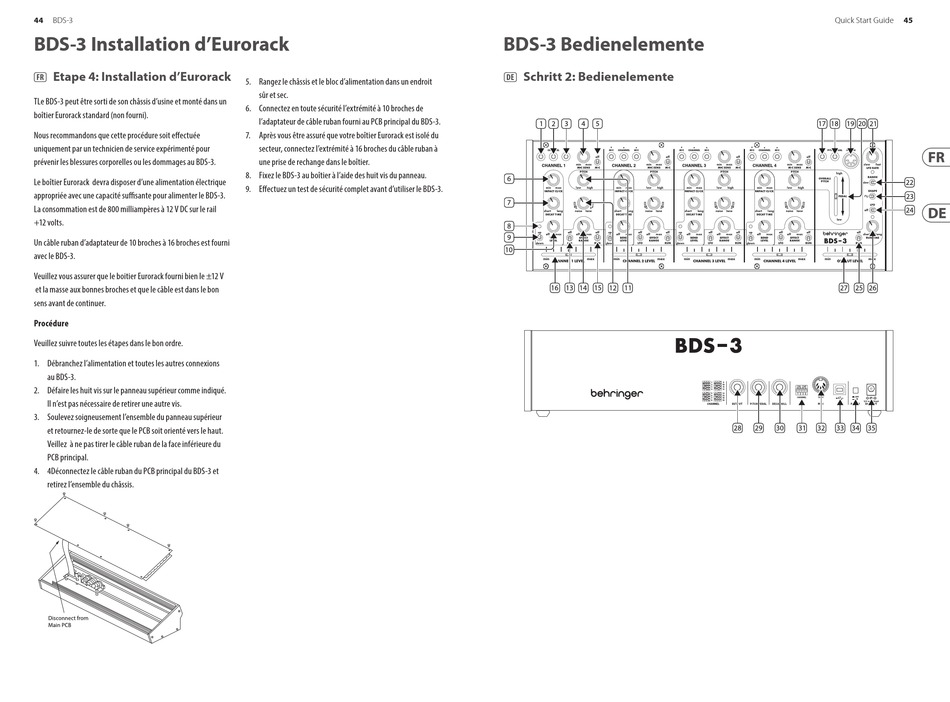

BDS-3 Installation d'Eurorack
(FR) Etape 4: Installation d'Eurorack
TLe BDS-3 peut être sorti de son châssis d'usine et monté dans un
boîtier Eurorack standard (non fourni).
Nous recommandons que cette procédure soit effectuée
uniquement par un technicien de service expérimenté pour
prévenir les blessures corporelles ou les dommages au BDS-3.
Le boîtier Eurorack devra disposer d'une alimentation électrique
appropriée avec une capacité suffisante pour alimenter le BDS-3.
La consommation est de 800 milliampères à 12 V DC sur le rail
+12 volts.
Un câble ruban d'adaptateur de 10 broches à 16 broches est fourni
avec le BDS-3.
Veuillez vous assurer que le boitier Eurorack fourni bien le ±12 V
et la masse aux bonnes broches et que le câble est dans le bon
sens avant de continuer.
Procédure
Veuillez suivre toutes les étapes dans le bon ordre.
1. Débranchez l'alimentation et toutes les autres connexions
au BDS-3.
2. Défaire les huit vis sur le panneau supérieur comme indiqué.
Il n'est pas nécessaire de retirer une autre vis.
3. Soulevez soigneusement l'ensemble du panneau supérieur
et retournez-le de sorte que le PCB soit orienté vers le haut.
Veillez à ne pas tirer le câble ruban de la face inférieure du
PCB principal.
4. 4Déconnectez le câble ruban du PCB principal du BDS-3 et
retirez l'ensemble du châssis.
5. Rangez le châssis et le bloc d'alimentation dans un endroit
sûr et sec.
6. Connectez en toute sécurité l'extrémité à 10 broches de
l'adaptateur de câble ruban fourni au PCB principal du BDS-3.
7. Après vous être assuré que votre boîtier Eurorack est isolé du
secteur, connectez l'extrémité à 16 broches du câble ruban à
une prise de rechange dans le boîtier.
8. Fixez le BDS-3 au boîtier à l'aide des huit vis du panneau.
9. Effectuez un test de sécurité complet avant d'utiliser le BDS-3.
BDS-3 Bedienelemente
(DE) Schritt 2: Bedienelemente
