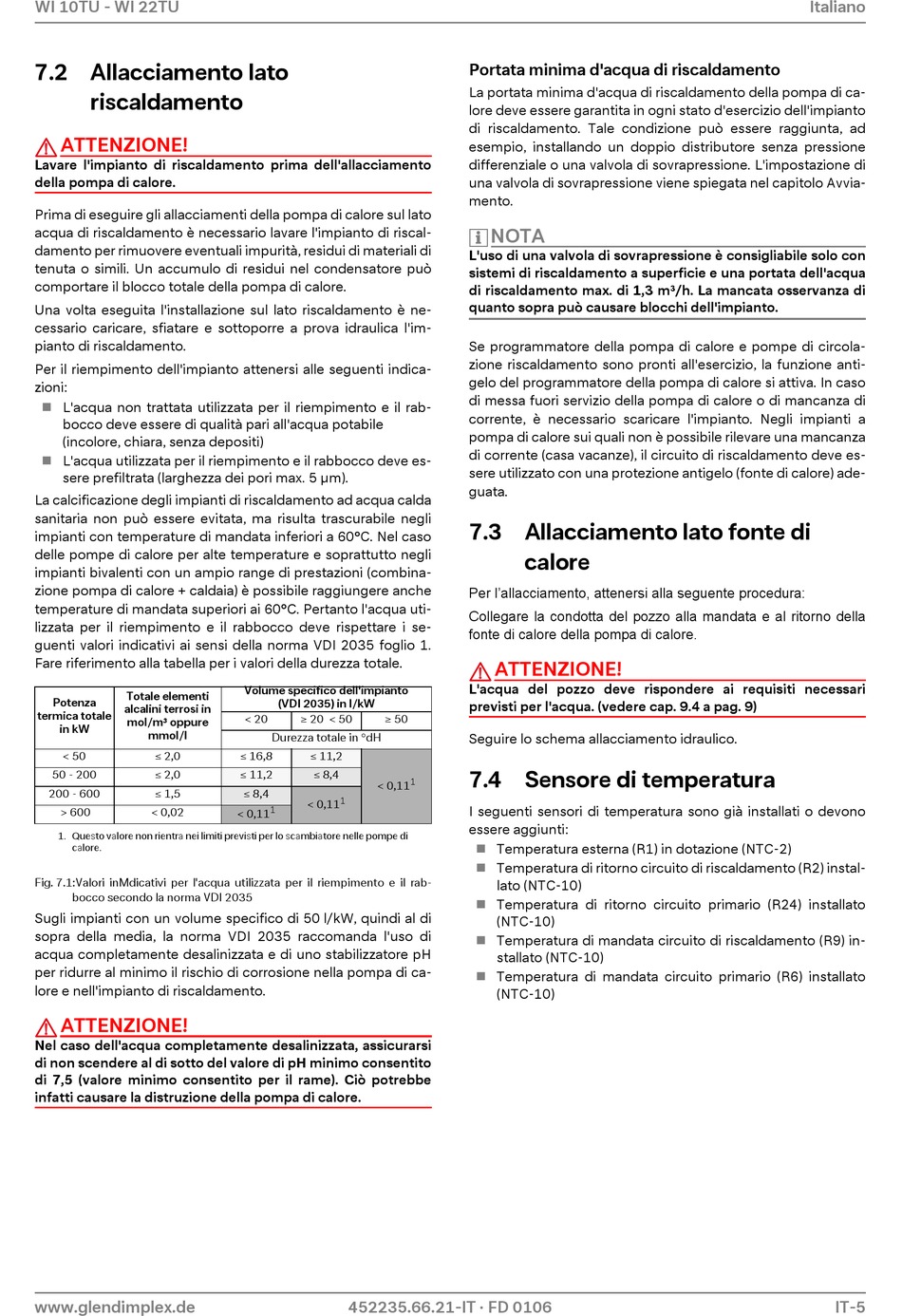

7.2 Allacciamento lato
riscaldamento
ATTENZIONE!
Lavare l'impianto di riscaldamento prima dell'allacciamento
della pompa di calore.
Prima di eseguire gli allacciamenti della pompa di calore sul lato
acqua di riscaldamento è necessario lavare l'impianto di riscal-
damento per rimuovere eventuali impurità, residui di materiali di
tenuta o simili. Un accumulo di residui nel condensatore può
comportare il blocco totale della pompa di calore.
Una volta eseguita l'installazione sul lato riscaldamento è ne-
cessario caricare, sfiatare e sottoporre a prova idraulica l'im-
pianto di riscaldamento.
Per il riempimento dell'impianto attenersi alle seguenti indica-
zioni:
L'acqua non trattata utilizzata per il riempimento e il rab-

bocco deve essere di qualità pari all'acqua potabile
(incolore, chiara, senza depositi)
L'acqua utilizzata per il riempimento e il rabbocco deve es-

sere prefiltrata (larghezza dei pori max. 5 µm).
La calcificazione degli impianti di riscaldamento ad acqua calda
sanitaria non può essere evitata, ma risulta trascurabile negli
impianti con temperature di mandata inferiori a 60°C. Nel caso
delle pompe di calore per alte temperature e soprattutto negli
impianti bivalenti con un ampio range di prestazioni (combina-
zione pompa di calore + caldaia) è possibile raggiungere anche
temperature di mandata superiori ai 60°C. Pertanto l'acqua uti-
lizzata per il riempimento e il rabbocco deve rispettare i se-
guenti valori indicativi ai sensi della norma VDI 2035 foglio 1.
Fare riferimento alla tabella per i valori della durezza totale.
Totale elementi
Potenza
alcalini terrosi in
termica totale
mol/m³ oppure
in kW
mmol/l
< 50 ≤ 2,0
50 - 200 ≤ 2,0
200 - 600 ≤ 1,5
> 600 < 0,02
1. Questo valore non rientra nei limiti previsti per lo scambiatore nelle pompe di
calore.
Fig. 7.1:Valori inMdicativi per l'acqua utilizzata per il riempimento e il rab-
bocco secondo la norma VDI 2035
Sugli impianti con un volume specifico di 50 l/kW, quindi al di
sopra della media, la norma VDI 2035 raccomanda l'uso di
acqua completamente desalinizzata e di uno stabilizzatore pH
per ridurre al minimo il rischio di corrosione nella pompa di ca-
lore e nell'impianto di riscaldamento.
ATTENZIONE!
Nel caso dell'acqua completamente desalinizzata, assicurarsi
di non scendere al di sotto del valore di pH minimo consentito
di 7,5 (valore minimo consentito per il rame). Ciò potrebbe
infatti causare la distruzione della pompa di calore.
www.glendimplex.de
Volume specifico dell'impianto
(VDI 2035) in l/kW
< 20 ≥ 20 < 50 ≥ 50
Durezza totale in °dH
≤ 16,8 ≤ 11,2
≤ 11,2 ≤ 8,4
< 0,11
≤ 8,4
1
< 0,11
1
< 0,11
452235.66.21-IT · FD 0106
Portata minima d'acqua di riscaldamento
La portata minima d'acqua di riscaldamento della pompa di ca-
lore deve essere garantita in ogni stato d'esercizio dell'impianto
di riscaldamento. Tale condizione può essere raggiunta, ad
esempio, installando un doppio distributore senza pressione
differenziale o una valvola di sovrapressione. L'impostazione di
una valvola di sovrapressione viene spiegata nel capitolo Avvia-
mento.
NOTA
L'uso di una valvola di sovrapressione è consigliabile solo con
sistemi di riscaldamento a superficie e una portata dell'acqua
di riscaldamento max. di 1,3 m³/h. La mancata osservanza di
quanto sopra può causare blocchi dell'impianto.
Se programmatore della pompa di calore e pompe di circola-
zione riscaldamento sono pronti all'esercizio, la funzione anti-
gelo del programmatore della pompa di calore si attiva. In caso
di messa fuori servizio della pompa di calore o di mancanza di
corrente, è necessario scaricare l'impianto. Negli impianti a
pompa di calore sui quali non è possibile rilevare una mancanza
di corrente (casa vacanze), il circuito di riscaldamento deve es-
sere utilizzato con una protezione antigelo (fonte di calore) ade-
guata.
7.3 Allacciamento lato fonte di
calore
Per l'allacciamento, attenersi alla seguente procedura:
Collegare la condotta del pozzo alla mandata e al ritorno della
fonte di calore della pompa di calore.
ATTENZIONE!
L'acqua del pozzo deve rispondere ai requisiti necessari
previsti per l'acqua. (vedere cap. 9.4 a pag. 9)
Seguire lo schema allacciamento idraulico.

7.4 Sensore di temperatura

1
I seguenti sensori di temperatura sono già installati o devono
essere aggiunti:
Temperatura esterna (R1) in dotazione (NTC-2)

Temperatura di ritorno circuito di riscaldamento (R2) instal-

lato (NTC-10)
 Temperatura di ritorno circuito primario (R24) installato
(NTC-10)
 Temperatura di mandata circuito di riscaldamento (R9) in-
stallato (NTC-10)
Temperatura di mandata circuito primario (R6) installato

(NTC-10)
Italiano
IT-5
